| Номер в госреестре | 83960-21 |
| Наименование СИ | Камеры тепловизионные |
| Обозначение типа СИ | GTC 600 C |
| Изготовитель | "Robert Bosch Power Tools GmbH", Германия; место деятельности "Robert Bosch Power Tools Sdn Bhd", Малайзия |
| Год регистрации | 2021 |
| Срок свидетельства | 07.12.2026 |
| Описание типа | скачать |
| Методика поверки | скачать |
Камеры тепловизионные GTC 600 C предназначены для неконтактных измерений пространственного распределения температуры поверхностей объектов по их собственному тепловому излучению и отображения этого распределения на сенсорном ЖК-дисплее.
Камеры тепловизионные GTC 600 C (далее тепловизоры) являются оптикоэлектронными измерительными приборами, принцип действия которых основан на фиксировании инфракрасного (теплового) электромагнитного излучения, исходящего от каждого нагретого объекта. Через оптическую систему на приёмник, представляющий собой неохлаждаемую микроболометрическую матрицу, фокусируется инфракрасное (тепловое) электромагнитное излучение. Далее инфракрасное (тепловое) электромагнитное излучение посредством электронного блока преобразуется в цифровой сигнал. Цифровой сигнал после математической обработки отображается в виде термограммы на сенсорном ЖК-дисплее.
Термограмма представляет собой спектрозональную картину, отображающую распределение температуры на поверхности объекта или на границе разделения различных сред. Измерение температуры осуществляется в любой точке термограммы, значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта на термограмме определяются угловым полем зрения тепловизоров.
В тепловизорах предусмотрена возможность установки значения излучательной способности объекта измерения температуры в зависимости от измеряемой температуры объекта.
Конструктивно тепловизор состоит из корпуса, выполненного из пластика, встроенного объектива. В корпус тепловизора встроен ЖК-дисплей, на котором отображается термограмма и значение измеряемой температуры.
Под ЖК-дисплеем расположены кнопки управления тепловизором, на ручке тепловизора установлена кнопка, при нажатии на которую происходит фиксирование текущей термограммы. Сохранения термограммы осуществляется во встроенную память, в ручке тепловизора установлена съемная аккумуляторная батарея.
Нанесение знака поверки на тепловизор не предусмотрено.
Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое или буквенноцифровое обозначение.

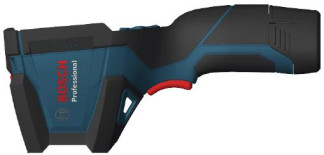

Общий вид средства измерений приведен на рисунке 1.
Пломбирование тепловизоров не предусмотрено.
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении тепловизоров и не имеет возможности к считыванию и модификации. Информация о метрологически значимой части ПО пользователю не доступна.
Конструкция тепловизоров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Недоступно пользователю |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.00.00 |
|
Цифровой идентификатор ПО |
Недоступно пользователю |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -20 до +600 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С - от -20 °С до +10 °С включ. - св. +10 °С до +100 °С включ. |
±41) ±21) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений температуры, % - св. +100 °С до 600 °С |
±21) |
|
Температурная чувствительность (при плюс 30 °С), °С, не более |
0,05 |
|
Угол поля зрения, градус, не менее |
45x35 |
|
1) При температуре окружающей среды от +20 °C до +23 °C, излучательной способности более 0,999, расстояние измерения 0,3 м, времени работы более 5 мин, размер объекта не менее 60 мм. |
|
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Разрешение ИК-детектора, пиксели |
256x192 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
232,7x101,2x109,2 |
|
Рабочие условия применения: - температура окружающей среды, °С |
от -10 до +45 |
наносится на титульный лист руководства по эксплуатации и на индивидуальную этикетку или на корпус тепловизора.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизионная камера |
GTC 600 C |
1 шт. |
|
Кейс для транспортировки |
- |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Аккумулятор |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
приведены в п. «Подготовка к измерению» руководства по эксплуатации.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация «Robert Bosch Tools GmbH»
| Зарегистрировано поверок | 13 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
