| Номер в госреестре | 83961-21 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | PV 1251 |
| Изготовитель | ЗАО "Спектроскопия, оптика и лазеры - авангардные разработки", Республика Беларусь |
| Год регистрации | 2021 |
| Срок свидетельства | 01.09.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Описание: спектрофотометры PV 1251 изготавливают следующих исполнений -PV 1251 A, PV 1251 В, PV 1251 С.
Спектрофотометр PV 1251 А аналогичен спектрофотометру PV 1251 В, но в отличии от спектрофотометра PV 1251 В имеет меньший предел допускаемой абсолютной погрешности при измерении оптической плотности.
Спектрофотометр PV 1251 В имеет нетермостатируемое юоветное отделение, позволяющее устанавливать пластиковые или стеклянные кюветы с длиной оптического пути от 10 до 50 мм (с наружными размерами до 12,5 * 52,5 х 45 мм). Спектрофотометр PV1251 С имеет термостатйруемое кюветное отделение, позволяющее устанавливать стандартные пластиковые или стеклянные кюветы с длиной оптического пути 10 мм (с наружными размерами 12,5 * 12,5 х 45 мм).
В основу работы спектрофотометров положен принцип измерения на определенной длине волны отношения светового потока I, прошедшего через исследуемый образец, к световому потоку 10 в отсутствии исследуемого образца.
Величина Т = (I / 10)х 100% называется коэффициентом пропускания образца (выражается в процентах (%).
Величина А = lg (1 / Т) называется оптической плотностью образца (выражается в белах (Б).
Конструктивно спектрофотометр выполнен в виде моноблока. На его передней панели расположен двухстрочный жидкокристаллический индикатор со светодиодной подсветкой, клавиатура, с помощью которой осуществляется управление режимами работы спектрофотометра, ввод численных значений и команд, кюветное отделение. На задней панели прибора расположены: вилка для подключения сетевого шнура, держатели с плавкими вставками номиналом 2 А, разъем «RS 232», сетевой выключатель.
| Наименование параметра | Значение параметра |
| Рабочий спектральный диапазон измерений, нм | От 325 до 999 |
| Пределы допускаемой абсолютной погрешности установки длины волны, нм | Описание |
| Предел допускаемой вариации установки длины волны, нм | 2 |
| Диапазон показаний коэффициента пропускания, % | От 0,1 до 100 |
| Диапазон показаний оптической плотности, Б | От минус 0,301 до 3,000 |
| Диапазон измерений оптической плотности, Б | От 0,000 до 2,000 |
| Пределы допускаемой абсолютной погрешности при измерении оптической плотности, Б - в диапазоне от 0,000 до 0,300 Б - в диапазоне от 0,301 до 1,000 Б - в диапазоне от 1,001 до 2,000 Б | ±0,010 (для исполнения PV 1251 А) ±0,015 (для исполнений PV 1251 В, PV 1251 С) ± 0,020 ± 0,060 |
| Предел допускаемого СКО случайной составляющей погрешности при измерении оптической плотности, Б - в диапазоне от 0,000 до 0,300 Б - в диапазоне от 0,301 до 1,000 Б - в диапазоне от 1,001 до 2,000 Б | 0,004 0,010 0,030 |
| Относительный уровень мешающего излучения, %, не более | 0,06 |
| Дрейф нуля за 1 час непрерывной работы, Б, не более | ± 0,002 |
Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям:_
| Наименование параметра | Значение параметра |
| Диапазон температур термостатируемого юоветного отделения, °С | от 36,5 до 37,5 |
| Время установки длины волны, с, не более | 10 |
| Время одного измерения, с, не более | 5 |
| Время установления рабочего режима, мин, не более | 30 |
| Время непрерывной работы, ч, не менее | 8 |
| Напряжение питания, В | 230 ± 23 |
| Потребляемая мощность, Вт, не более | 120 |
| Габаритные размеры, мм, не более | 325x295x115 |
| Масса, кг, не более | 8,5 |
| Степень защиты оболочки по ГОСТ 14254 | IP 20 |
ЕР,
/ «\л>-/м
//с / СПЕКТРАСКЛП1Я ПОш ОПТИКА 1 1* '• РЬ *С- 1 &■*
V С- .
\ >
| Обозначение | Наименование | Количество для исполнения | ||
| PV 1251 А | PV 1251 В | PV 1251 С | ||
| НТЦ 2.850.001 | Спектрофотометр PV1251А | 1 шт. | - | — |
| -01 | Спектрофотометр PV1251B | — | 1 шт. | — |
| -02 | Спектрофотометр PV1251C (с термостатируемым юоветным отделением) | 1 шт. | ||
| ГОСТ 28244 | Шнур сетевой ПВС-АП-3 х 0,75-2004-2,0 | 1 шт. | 1 шт. | 1 шт. |
| АГ 0.481.303 ТУ | Вставка плавкая ВП 1-1 1А | 2 шт. | 2 шт. | 2 шт. |
| — | Кювета одноразовая полистирольная квадратная с наружными размерами 12,5 х 12,5 х 45 мм (с длиной оптического пути 10 мм)* | 1000 шт. | 1000 шт. | 1000 шт. |
| НТЦ 4.170.001 | Упаковка | 1 комплект | 1 комплект | 1 комплект |
| НТЦ 2.850.001 ПС | Паспорт | 1 экз. | 1 экз. | 1 экз. |
| МП.МН 06-2004 | Методика поверки спектрофотометров PV1251 | 1 экз. | 1 экз. | 1 экз. ' |
| - | Специализированное программное обеспечение. | 1 экз. | 1 экз. | 1 экз. |
| - | Свидетельство о поверке | 1 экз. | 1 экз. | 1 экз. |
| Примечания: *1. По согласованию с заказчиком возможно: - изменение количества поставляемых кювет - изменение типа поставляемых кювет (акриловые, полиэтиленовые, полипропиленовые, поликарбонатные, стеклянные, кварцевые, осушаемые, проточные и др.) 2. При дополнительном заказе возможна поставка в комплекте со спектрофотометром следующих изделий: - компьютер класса IBM PC, имеющий последовательный интерфейс «RS 232»; - аппаратно русифицированный принтер (принтер с установленной кодовой страницей PC 866) с системой команд EPSON или HP DeskJet Plus (PCL-III); - специализированное программное обеспечение (флеш-накопитель или Руководство пользователя); - кабель для подключения к компьютеру («RS-232»); - комплект светофильтров для поверки спектрофотометров серии PV 1251 | ||||
КОПИЯ ВЕРНА
flOMOLUHytfdupexmopj
A>v-'' N //с ^'СПЕ.ТГА. К„Ш У
0 Ui(ОПТИКА i * ' ' ^
1 ' *с • ■' -г
V %\ •-г, (оукт' /е
С.й. Борисова
Место нанесения знака утверждения типа средств измерений на титульный лист эксплуатационной документации.
Поверка осуществляется по МП.МН 06-2004 «Спектрофотометры PV 1251. Методика поверки» с учетом извещения об изменении № I. Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении Б.
Технические нормативные правовые акты и технические документы, устанавливающие:
требования к типу средств измерений: ТУ РБ 14515311.002-94 «Спектрофотометры PV 1251», ГОСТ 20790-93
методику поверки: МП.МН 06-2004 «Спектрофотометры PV 1251. Методика поверки» с учетом извещения об изменении № 1.
Перечень средств поверки: комплект светофильтров КСС, диапазон измерений от 0 до 2 Б, основная абсолютная погрешность АА = 0,43 Дт/т; Ат = ± 0,25 %; АХ = ±0,2 нм. Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик спектрофотометров с требуемой точностью.
Идентификация программного обеспечения
Версия встроенного программного обеспечения - не ниже 11, разработчик ЗАО «Спектроскопия, оптика и лазеры- авангардные разработки», контрольная сумма
FFA97891.
Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: спектрофотометры PV 1251 соответствует требованиям ГОСТ 20790-93, ТУ РБ 14515311.002-94, технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011), технического регламента Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011).
Производитель средств измерений
ЗАО «Спектроскопия, оптика и лазеры - авангардные разработки» ул. Платонова Б.В., д. 1Б, помещение 36, к. 22,
220034, Республика Беларусь, г. Минск,
Тел ./факс: + 375 (17) 335-23-85, 388-19-88.
E-mail: marketing@solar.bv. http://www.solar.by.
Уполномоченное юридическое лицо, проводившее испытания средств измерений/метрологическую экспертизу единичного экземпляра средств измерений (нужное подчеркнуть)
БелГИМ
Республика Беларусь, г. Минск, Старовиленский тракт, 93 телефон +375 17 374-55-01, факс +375 17 244-99-38 e-mailinfo@belgim.by
Приложения: А. Фотографии общего вида средства измерений на 1 листе.
Б. Схема (рисунок) с указанием места для нанесения знака поверки средств измерений на 1 листе.
Первый заместитель директора-руко Центра эталонов, поверки и калибро
КОПИЯ ВЕРК'А
'Прмощни^иректорз
С.й. Бспмсо^а
НО
ПРИЛОЖЕНИЕ А (обязательное)

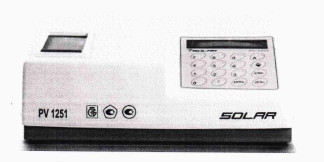

Фотографии общего вида средства измерений
ПРИЛОЖЕНИЕ Б (обязательное)
Схема с указанием места нанесения знака поверки (клеймо-наклейка)
Рисунок Б.1 - Место нанесения знака поверки в виде клейма-наклейки
КОПИЯ БЕРМА
^кшощникмрекггюра
