| Номер в госреестре | 83963-21 |
| Наименование СИ | Сканеры лазерные |
| Обозначение типа СИ | MAPTEK I-Site |
| Изготовитель | "Maptek Pty Ltd", Австралия |
| Год регистрации | 2021 |
| Срок свидетельства | 07.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Сканеры лазерные MAPTEK I-Site (далее - сканеры) предназначены для измерений расстояний по полученному в процессе сканирования массиву точек окружающих объектов.
Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Измерение расстояний производится лазерным дальномером, использующим импульсный метод с технологией оцифровки сигнала. Принцип действия лазерного дальномера основан на измерении времени прохождения импульса лазерного излучения до объекта и обратно. Излучатель дальномера вырабатывает зондирующий световой импульс и через оптико -зеркальную поворотно-отклоняющую систему посылает его в направлении объекта, до которого измеряется расстояние. Попадая на объект, импульс лазерного излучения отражается в сторону дальномера, и с помощью той же оптики фокусируется на фоточувствительной площадке приемного фотодиода.
Конструктивно сканеры представляют собой алюминиевый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрические приводы, датчики углов поворота, цифровые камеры и электронный управляющий блок. На боковой панели сканеры имеют отсек для съемных аккумуляторных батарей и кнопку питания.
Нижняя часть корпуса предназначена для установки на штатив. Также на ней имеется разъем типа Lemo 5-pin для подключения источника внешнего питания, а также разъем для подключения сервисного кабеля.
Управление сканерами осуществляется дистанционно через планшет-контроллер.
Сканеры выпускаются в четырех модификациях: LR3, SR3, XR3, XR3 M20, которые отличаются внешним видом, метрологическими и техническими характеристиками. Модификация прибора указывается на корпусе прибора спереди.
Заводской номер указывается на боковой панели сканера под защитной крышкой.
Нанесение знака поверки на сканер не предусмотрено.
Общий вид сканеров представлен на рисунках 1 -3.
Рисунок 3 - Общий вид сканеров лазерных MAPTEK I-Site модификаций XR3, XR3 M20
Рисунок 1 - Общий вид сканеров лазерных Рисунок 2 - Общий вид сканеров лазерных

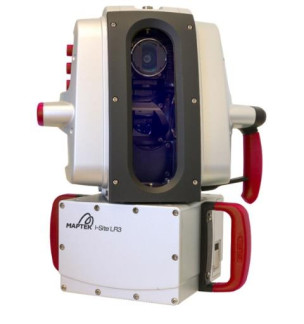

MAPTEK I-Site модификации LR3 MAPTEK I-Site модификации SR3
Пломбирование крепежных винтов корпуса сканеров не производится, ограничение доступа к узлам обеспечено конструкцией самих крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Для работы со сканерами используется метрологически значимое программное обеспечение «Controller G3», устанавливаемое на планшет-контроллер, предназначенное для управления сканером, хранения и передачи измеренных данных, а также программное обеспечение «Point Studio», устанавливаемое на персональный компьютер, предназначенное для обработки измеренных данных в соответствии с алгоритмами, выбираемыми пользователем.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные ПО (признаки) | Значение | |
| Идентификационное наименование ПО | Controller G3 | Point Studio |
| Номер версии (идентификационный номер) ПО, не ниже | 5.1 | 9.1.0.15742 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификации | LR3 | SR3 | XR3 XR3 M20 |
| Диапазон измерений расстояний, м | от 2,5 до 375,01) от 2,5 до 540,02) | от 1,0 до 187,51) от 1,0 до 540,02) | от 2,5 до 540,0 |
| Пределы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм: - от нижнего предела измерений до 100 м включ. - св. 100 м до верхнего предела измерений | ±8 ±2-(0,6+3,4-10"5-D) | ±8 ±2-(1,6+3,4-10"5-D) | ±10 ±2-(1,6+3,4-10"5-D) |
| Допускаемое среднее квадратическое отклонение измерений расстояний, мм: - от нижнего предела измерений до 1 00 м включ. - св. 100 м до верхнего предела измерений | 3 2+10"5-D | 3 2+10"5-D | 4 3+10"5-D |
| D - измеряемое расстояние в мм ^ - измерения на поверхность соответствующей серой поверхности пластины Кодак с коэффициентом отражения не менее 10 % по ГОСТ 8.557-2007 и частотой сканирования 50 кГц 2) - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 80 % по ГОСТ 8.557-2007 и частотой сканирования 50 кГц | |||
Таблица 3 - Основные технические характеристики
| Наименование | Значение | |||
| характеристики | ||||
| Модификации | LR3 | SR3 | XR3 | XR3 M20 |
| Диапазон рабочих температур, °С | от 0 до +50 | от -20 до +50 | ||
| Угловое поле сканирования, °: | ||||
| - в горизонтальной плоскости | от 0 до 360 | от 0 до 360 | от 0 до 360 | |
| - в вертикальной плоскости | от -40 до +60 | от -40 до +90 | от | ■40 до +60 |
| Лазерное излучение: - мощность, мВт | 200 | 100 | 400 | |
| - длина волны, нм | 1545 | 1545 | 1545 | |
| - класс по ГОСТ IEC 60825-1-2013 | 1 | 1 | 1 | |
| Масса без аккумуляторной батареи, кг, не более | 10,1 | 9,6 | 10,1 | |
| Габаритные размеры (ДхШхВ), мм, не более | 390x192x318 | |||
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество, ед. |
| Сканер лазерный MAPTEK I-Site | - | 1 шт. |
| Планшет-контроллер | - | 1 шт. |
| Аккумуляторная батарея | - | 2 шт. |
| Устройство зарядное для аккумуляторной батареи | - | 1 шт. |
| Блок питания от бортовой сети автомобиля | - | 1 шт. |
| Кабель Ethernet | - | 1 шт. |
| Трегер оптический | - | 1 шт. |
| Адаптер для трегера | - | 1 шт. |
| Ключ шестигранный | - | 1 шт. |
| Накопитель USB (с лицензионным файлом) | - | 1 шт. |
| Накопитель USB | - | 2 шт. |
| Чемодан защищенный | - | 1 шт. |
| Рюкзак для планшета | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Работа со сканером»:
- «Сканеры лазерные MAPTEK I-Site модификаций XR3, XR3 M20. Руководство по эксплуатации»;
- «Сканеры лазерные MAPTEK I-Site модификации SR3. Руководство по эксплуатации»;
- «Сканеры лазерные MAPTEK I-Site модификации LR3. Руководство по эксплуатации».
Техническая документация «Maptek Pty Ltd», Австралия.
