| Номер в госреестре | 83964-21 |
| Наименование СИ | Автотопливозаправщик |
| Обозначение типа СИ | 2790D-0000010-05 |
| Изготовитель | Общество с ограниченной ответственностью "Спектр-АВТО" (ООО "Спектр-АВТО"), г. Нижний Новгород |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщик 2790D-0000010-05 (далее - АТЗ) предназначен для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия АТЗ основан на заполнении её нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.
АТЗ состоит из стальной сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на автошасси. АТЗ является транспортной мерой полной вместимости. Цистерна состоит из герметичной секции, оборудованной заливной горловиной прямоугольной формы с установленным указателем уровня налива. Для гашения гидравлических ударов во время движения АТЗ оснащен волнорезами с отверстиями-лазами.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
АТЗ окрашен в оранжевый цвет, на боковых и задней сторонах имеется надпись «ОГНЕОПАСНО» и знак с информационной табличкой для обозначения транспортного средства, перевозящего опасный груз.

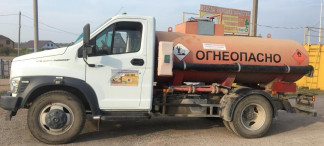

Общий вид автотопливозаправщика 2790D-0000010-05 зав.№ X5J2790DFK0000131 представлен на рисунках 1-4.
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 5.
Место нанесения знака поверки
Указатель уровня налива
Рисунок 5 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на корпус АТЗ ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации АТЗ.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Заводской номер | X5J2790DFK0000131 |
| Номинальная вместимость, дм3 | 5400 |
| Количество секций, шт. | 1 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 8700 |
| Габаритные размеры, мм, не более - длина | 6350 |
| - ширина | 2350 |
| - высота | 2800 |
| Температура окружающей среды при эксплуатации, °С | от - 45 до + 40 |
Наносится на титульный лист паспорта типографским способом.
| Таблица 2 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Автотопливозаправщик | 2790D-0000010-05 | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 8 паспорта.
Нормативные документы, устанавливающие требования к автотопливозаправщику 2790D-0000010-05
Приказ Росстандарта от 7 февраля 2018 г. №256 об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости
