| Номер в госреестре | 83965-21 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические теплоизолированные |
| Обозначение типа СИ | РВСт-30000 |
| Изготовитель | Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова"), Кемеровская обл., г. Новокузнецк |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические теплоизолированные РВСт-30000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему согласно градуировочным таблицам резервуаров.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы со стационарной крышей без понтона с теплоизоляцией.
Резервуары оборудованы боковой лестницей, замерным люком, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации. Резервуары также оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Тип размещения - наземный. Фундаменты резервуаров РВСт-30000 соответствуют требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Заводские номера наносятся на стенки резервуаров аэрографическим способом и типографским способом в паспорт.
Пломбирование резервуаров вертикальных стальных цилиндрических РВСт-30000 не предусмотрено.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы. Резервуары вертикальные стальные цилиндрические теплоизолированные РВСт-30000 зав.№№ 7, 8 расположены на территории ПК «Шесхарис» 1111 «Грушовая» АО «Черномортранснефть» по адресу: Краснодарский край, г. Новороссийск, Шесхарис.

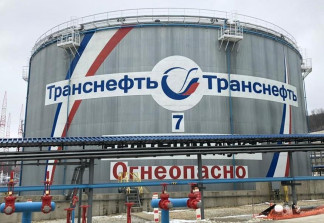

Общий вид резервуаров вертикальных стальных цилиндрических теплоизолированных РВСт-30000 представлен на рисунках 1-4.
отсутствует.
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип резервуаров | РВСт-30000 |
| Номинальная вместимость, м3 | 30000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % | ±0,10 |
| Средний срок службы, лет, не менее | 50 |
| Условия эксплуатации: - температура окружающего воздуха, оС - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульные листы паспортов типографским способом.
| Таблица 2 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Резервуары вертикальные стальные цилиндрические теплоизолированные | РВСт-30000 | 1 шт. |
| Паспорта на резервуары | - | 1 экз. |
| Градуировочные таблицы | - | 1 экз. |
ФР.1.29.2021.40082 ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах;
ФР.1.29.2021.40085 ГСИ. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим теплоизолированным РВСт-30000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
