| Номер в госреестре | 83969-21 |
| Наименование СИ | Преобразователи перемещения токовихревые |
| Обозначение типа СИ | BN-3300XL |
| Изготовитель | "Bently Nevada, LLC", США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СИТ.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Заводской номер датчика маркируется на проводе, заводской номер проксиметра маркируется на передней панели корпуса. Заводские номера датчика и проксиметра представлены в буквенно-цифровом обозначении, и наносятся на провод датчика и на корпус проксиметра методом наклейки.
К преобразователям данного типа относятся преобразователи, состоящие из датчиков модификации 330105-02-12-10-02-RU с заводскими номерами: 20B01A41, 20B01A65, 20B01A66, 20B01A67, 20B01A6C, 20B01A64, 20B01A69, 20B01A68, 20B01A6A, 20B01A6D, 20D00AHZ, 20D00AHD, 20D00AHC, 20D00AHN, 20D00AHA, 20D00AHX, 20D00AHU, 20D00AHK, 20D00AHT, 20D00AHM, 20D00AHP, 20D00AHG, 20D00AHW, 20D00AHE, 20D00AHH, 20D00AHJ, 20D00AHL, 20D00AHY, 20D00AHR, 21B01NLH, 21B01NLJ, 21B01NLK, 21B01NLL, 21B01NLM, 21B01NLN, 21B01NLP, 21B01NLR, 21B01NLT, 21B01NLU, 21B01NLW, 21B01NLX,
модификации 330105-02-12-10-02-RU с заводскими номерами: 20B01A4E, 20B01A4C, 20B01A45, 20B01A4N, 20B01A4P, 20B01A4D, 20B01A3Z, 20B01A43, 20B01A40, 20B01A48, 20B01A42, 20B01A46, 20B01A44, 20B01A4G, 20B01A49, 20B01A47, 20B01A4R, 20B01A4H, 20B01A2J, 20B01A2H, 20B01A4M, 20B01A4L, 20B01A4A, 20B01A4J, 20B01A3Y, 20B01A4K, 20D00ARG, 20D00ARE, 20D00ARN, 20D00C8H, 20D00ARP, 20D00ARL, 20D00AR5, 20D00ARA, 20D00C8T, 20D00C8L, 20D00C96, 20D00C8P, 20D00C97, 20D00C94, 20D00C8G, 20D00C8E, 20D00ARD, 20D00ARW, 20D00ARK, 20D00ARY, 20D00ARR, 20D00ARJ, 20D00ARZ, 20D00ART, 20D00AT0, 20D00AR8, 20D00C90, 20D00C8K, 20D00C92, 20D00C8Y, 20D00ARH, 20D00AR6, 20D00AR7, 20D00ARX, 20D00C8R, 20D00C8W, 20D00C8N,
20D00C8M, 20D00ARU, 20D00ARC, 20D00AR9, 20D00ARM, 20D00C8U, 20D00C8J, 20D00C93, 20D00C8D, 20D00C8X, 20D00C8Z, 20D00C95, 20D00C91, 20D00AU6, 20D00AU5, 20D00AU3, 20D00AU7, 20D00AU4, 21B01NCZ, 21B01ND0, 21B01ND1, 21B01ND2, 21B01ND3, 21B01ND4, 21B01ND5, 21B01ND6, 21B01ND7, 21B01ND8, 21B01ND9, 21B01NDA, 21B01NDC, 21B01NDD, 21B01NDE, 21B01NDG, 21B01NDH, 21B01NDJ, 21B01NDK, 21B01NDL, 21B01NDM, 21B01NDN, 21B01NDP, 21B01NDR, 21B01NDT, 21B01MKC, 21B01MKD, 21B01MKE, 21B01MKG, 21B01MKH, 21B01MKJ, 21B01MKK, 21B01MKL, 21B01MKM, 21B01MKN, 21B01MKP, 21B01MKR и проксиметра модификации 330180-51-RU с заводским номером 20A01KCH.

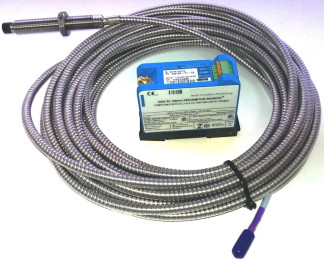

Общий вид преобразователей перемещения токовихревых BN-3300XL представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
Рисунок 1 - Общий вид преобразователей перемещения токовихревых BN-3300XL
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования, мВ/мкм | 7,87 |
| Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % | ±10 |
| Диапазон измерений виброперемещения, мкм | от 1 до 1000 |
| Диапазон рабочих частот, Гц | от 0 до 1000 |
| Нелинейность амплитудной характеристики, % | ±1,5 |
| Неравномерность частотной характеристики в диапазоне рабочих частот, % | ±2,5 |
| Наименование характеристики | Значение |
| Диапазон измерений относительного перемещения (осевого смещения), мм | от 0,25 до 2,3 |
| Пределы основной относительной погрешности измерения относительного перемещения (осевого смещения), % | ±3 |
| Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С | ±0,02 |
| Нормальные условия измерений: - температура окружающей среды, °С | от 18 до 28 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В | от -17,5 до 26 |
| Рабочий диапазон температур, °С | от -52 до +177 |
| Габаритные размеры датчика, мм, не более | |
| - диаметр | 10 |
| - длина | 250 |
| Габаритные размеры проксиметра, мм, не более | |
| - диаметр | 81,3 |
| - ширина | 61,2 |
| - высота | 63,5 |
| Масса комплекта, г, не более | 720 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Преобразователи перемещения токовихревые BN-3300XL в составе: - датчики | 159 шт. |
| - проксиметр | 1 шт. |
| Паспорт | 160 экз. |
| Методика поверки МП 204/3-19-2021 | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
приведены в руководстве по эксплуатации раздел 4 «Монтаж».
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» Техническая документация фирмы «Bently Nevada, Inc.», США
| Зарегистрировано поверок | 331 |
| Поверителей | 2 |
| Актуальность данных | 07.11.2024 |
