| Номер в госреестре | 83971-21 |
| Наименование СИ | Комплексы аппаратно-программные с фото- и видеофиксацией |
| Обозначение типа СИ | "ЭМКон" |
| Изготовитель | Общество с ограниченной ответственностью "Оборудование безопасного города" (ООО "Оборудование безопасного города"), г. Воронеж |
| Год регистрации | 2021 |
| Срок свидетельства | 07.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные с фото- и видеофиксацией «ЭМКон» (далее - комплексы) предназначены для измерения в автоматическом режиме в неподвижном состоянии или в движении значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерения текущих навигационных параметров и определения на их основе координат комплексов.
Принцип действия комплексов при измерении значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU) и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.

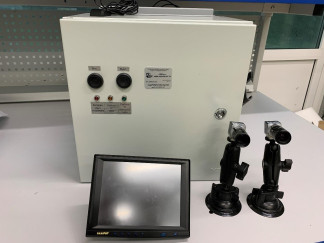

Комплексы конструктивно состоят из блока управления в специальном металлическом корпусе, монитора и двух камер блока фото- видеофиксации.
Комплектация комплексов предусматривает набор креплений для установки в автомобиле.
Общий вид, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака утверждения типа комплексов представлены на рисунках 1 и 2.
Маркировка наносится на шильдик комплекса, расположенного на корпусе блока управления комплекса. Пример маркировки комплексов представлен на рисунке 3.
Комплекс аппаратно-программный с фото- и видеофиксацией
«ЭМ Кон»
ЕР
\^Ш ОБОРЦ БЕЗОШ ГОРОД]
БЕ30МСН0Г0 АНБЕ.402168.001 ТУ
ГОРОДА
дата выпуска
№ ЭМК21-001 _20_г.
ООО «Оборудование безопасного города»,
394036, г. Воронеж, ул. Карла Маркса, 53
тел. 8 (473) 255-50-07
Рисунок 3 - Пример маркировки комплексов
Функционирование комплексов осуществляется под управлением специализированного программного обеспечения (ПО), метрологическая часть которого обеспечивает: определение координат комплексов и текущего времени.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ЭМКОН |
| Номер версии (идентификационный номер) ПО | не ниже SMC.2.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC(SU), с | ±1 |
| Границы допускаемой погрешности (при доверительной вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат в плане, м | ±15 |
| Границы допускаемой погрешности (при доверительной вероятности 0,95 и геометрическом факторе PDOP < 3) определения координат комплексов в плане в диапазоне скоростей от 0 до 110 км/ч, м | ±15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания комплексов (постоянный ток), В: | от 11 до 15 |
| Потребляемая мощность комплексов, Вт, не более: | 240 |
| Рабочие условия применения комплексов: - температура окружающего воздуха, °С - относительная влажность при температуре 25 °С без конденсации влаги, % | от -20 до +55 до 80 |
| Наименование характеристики | Значение |
| Габаритные размеры составных частей комплексов, мм, не более: - блок управления | |
| - длина | 500 |
| - ширина | 500 |
| - высота | 300 |
| - камера блока фото- видеофиксации | |
| - длина | 130 |
| - ширина | 80 |
| - высота | 80 |
| - монитор | |
| - длина | 275 |
| - ширина | 185 |
| - высота | 40 |
| Масса комплексов, кг, не более: | 25 |
наносится на шильдик корпуса блока управления комплекса и на титульные листы формуляра и руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| 1 Комплекс аппаратно-программный с фото- и видеофиксацией «ЭМКон» в составе: | - | 1 шт. |
| 1.1 Блок управления | - | 1 шт. |
| 1.2 Камера блока фото- видеофиксации | - | 2 шт. |
| 1.3 Монитор | - | 1 шт.* |
| 2 Набор креплений | - | 1 компл. |
| 3 Руководство по эксплуатации | АНБЕ.402168.001 РЭ | 1 экз. |
| 4 Формуляр | АНБЕ.402168.001 ФО | 1 экз. |
| * - поставляется по дополнительной заявке | ||
Сведения о методах измеренийизложены в разделе «Назначение изделия» документа | АНБЕ.402168.001 РЭ | «Комплекс |
аппаратно-программный с фото- и видеофиксацией «ЭМКон». Руководство по эксплуатации».
АНБЕ.402168.001 ТУ Комплекс аппаратно-программный с фото- и видеофиксацией «ЭМКон». Технические условия
