Государственный реестр средств измерений

Датчики сжатия рудничные ДСР, 83972-21

Датчики сжатия рудничные ДСР (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный и цифровой сигналы.
Карточка СИ
Номер в госреестре 83972-21
Наименование СИ Датчики сжатия рудничные
Обозначение типа СИ ДСР
Изготовитель Общество с ограниченной ответственностью "СПбЭК-Майнинг", г. Санкт-Петербург
Год регистрации 2021
Срок свидетельства 07.12.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики сжатия рудничные ДСР (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный и цифровой сигналы.

Описание

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке. Далее сигнал преобразуется в частоту и в цифровой формат. Цифровые данные передаются через интерфейс RS-485.

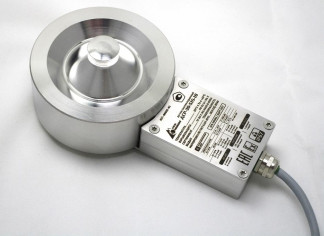

Датчики состоят из металлического корпуса цилиндрической формы (упругий элемент), жестко присоединенного к нему интерфейсного модуля, представляющего собой компаундированную электронную плату в прямоугольном металлическом корпусе, с постоянно присоединенным кабелем питания и измерения, тензорезисторов на клеевой основе, соединенных по полной мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов и расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком. Датчик может иметь цифровой RS-485 и аналоговый 5-15 Гц измерительные каналы или только цифровой RS-485 измерительный канал.

Модификации датчиков в части метрологических параметров отличаются пределами допускаемой погрешности и максимальной нагрузкой.

Датчики имеют обозначение ДСР-*-**-***, где:

ДСР - обозначение типа датчиков;

*- максимальная нагрузка, т (30, 50);

**- обозначение типа измерительного канала (обозначение 515 указывает на наличие аналогово 5-15 Гц и цифрового RS-485 измерительных каналов, обозначение 485 указывает на наличие только цифрового RS-485 измерительного канала);

***- длина кабеля, м (в обозначение указывается от 1 до 99).

Пломбирование датчиков сжатия рудничных ДСР не предусмотрено.

Знак поверки на датчики не наносится.

В целях предотвращения несанкционированных вмешательств вход в программу настройки защищен административным паролем.

Маркировка датчиков производится на крышке, закрепленной на корпусе датчика, на которой нанесены:

-    единый знак обращения продукции на рынке государств - членов Евразийского экономического союза ЕАС;

-    специальный знак Ex взрывобезопасности;

-    степень защиты от внешних воздействий оболочки;

-    номер сертификата соответствия;

-    знак или наименование предприятия-изготовителя;

-    полное обозначение датчика;

-    номер сертификата соответствия;

-    маркировка взрывозащиты, искробезопасные параметры;

-    заводской номер датчика по системе нумерации завода-изготовителя;

-    класс точности по ГОСТ 8.631-2013;

-    обозначение по влажности по ГОСТ 8.631-2013;

-    предельные значения температуры;

-параметры электрического питания;

-    год и месяц изготовления датчика;

-    знак утверждения типа.

Программное обеспечение

В датчиках используется встроенное в датчик и автономное программное обеспечение.

Встроенное программное обеспечение реализует следующие функции: сбор, обработку, передачу измерительной информации.

Автономное программное обеспечение реализует следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации

Идентификация программы: номер версии встроенного и автономного программного обеспечения отображается на экране персонального компьютера в окне автономного программного обеспечения.

Защита встроенного и автономного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Таблица 1- Идентификационные данные (признаки) встроенного программного обеспечения

Идентификационные данные (признаки)

Значения

Идентификационное наименование программного обеспечения

dsr

Номер версии (идентификационный номер) программного обеспечения*

1.2

Цифровой идентификатор программного обеспечения

-

* Номер версии программного обеспечения должен быть не ниже указанного

Идентификационные данные (признаки)

Значения

Идентификационное наименование программного обеспечения

DSR-Master

Номер версии (идентификационный номер) программного обеспечения*

1.2

Цифровой идентификатор программного обеспечения

-

* Номер версии программного обеспечения должен быть не ниже указанного

Технические характеристики

Таблица 3 - Метрологические характеристики

Наименование характеристики

Значение

Класс точности по ГОСТ 8.631-2013

D

Максимальное число поверочных интервалов, nmax = Еmax /v

500

Максимальная нагрузка, Еmax, т

30, 50

Минимальный поверочный интервал, Vmin, кг

Етях /1000

Минимальная нагрузка, Еmin, кг

1

Доля от пределов допускаемой погрешности весов, plc

0,7

Значение поверочного интервала V, кг

Еmax/nmax

Диапазон выходного аналогового сигнала, Гц

от 5 до 15

Предельные значения температуры, °С

от -20 до +40

Обозначение по влажности

СН

Таблица 4 - Пределы допускаемых погрешностей

Интервалы измерений

Пределы допускаемой погрешности mpe

от Етт до 50v включ.

±0,35v

св. 50v до 200v включ.

±0,70v

св. 200v до 500v включ.

±1,05v

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры (длина; ширина; высота), мм, не более

226; 156; 140

Масса, кг, не более

13,5

Номинальное напряжение питания постоянного тока, В

12

Средний срок службы, лет

10

Вероятность безотказной работы за 2000 ч

0,9

Маркировка взрывозащиты

РО Ex ia I Ma X

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и методом лазерной гравировки на крышку датчика.

Комплектность

Таблица 6 - Комплектность датчиков сжатия рудничных ДСР

Наименование

Обозначение

Количество

Датчик сжатия рудничный

ДСР

1 шт.

Паспорт

SM.082.000.000.000TC

1 экз.

Руководство по эксплуатации

SM.082.000.000.000РЭ

1 экз. на 10 шт. изделий

Программное обеспечение DSR-Master

SM.082.000.000.000 ПК

По отдельному запросу поставляется на USB-носителе

Сведения о методах измерений

приведены в разделе 2 SM.082.000.000.000РЭ Датчики сжатия рудничные ДСР. Руководство по эксплуатации

Нормативные документы

Государственная поверочная схема для средств измерений массы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2818

ГОСТ 8.631-2013 ГСИ. Датчики весоизмерительные. Общие технические требования. Методы испытаний

SM.082.000.000.000TY Датчик сжатия рудничный ДСР. Технические условия

Зарегистрировано поверок 29
Поверителей 1
Актуальность данных 06.12.2024
