| Номер в госреестре | 83979-21 |
| Наименование СИ | Датчики виброскорости |
| Обозначение типа СИ | 2A(V) |
| Изготовитель | Общество с ограниченной ответственностью "ГТЛаб" (ООО "ГТЛаб"), Нижегородская обл., г. Саров |
| Год регистрации | 2021 |
| Срок свидетельства | 13.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики виброскорости 2A(V) (далее по тексту - датчики) предназначены для измерений виброскорости при вибрационных и ударных воздействиях.
Принцип действия датчиков основан на преобразовании механических воздействий в электрические сигналы, пропорциональные виброскорости.
Конструктивно датчики представляют собой пьезокерамический чувствительный элемент, инерционную массу, электронную схему, сигнальные выводы и разъём, заключённые в металлический корпус. Чувствительный элемент изолирован от корпуса для защиты от электромагнитных помех.
Датчики имеют модификации, различающиеся видом выходного сигнала (постоянный ток 4.20 мА или напряжение переменного тока), амплитудным и частотным диапазонами измерений, коэффициентом преобразования, способом закрепления на объекте, типом кабельной заделки и выходным соединителем. Конструктивные особенности датчиков приведены в таблице 1.
Структура обозначений датчиков (символы «Х» могут отсутствовать):
| 2 | Х | ХХХ | ХХ- | ХХ | (Х) опция с расширенным температурным диапазоном 125 °С (Т) |
| максимальное значение измеряемой виброскорости, мм/с | |||||
| буквенное обозначение, определяющее тип кабельной заделки и соединителя | |||||
| (ТА, ТН, ТМ, НА, НН, НМ) | |||||
| порядковый номер модификации | |||||
| индекс модификации, определяющий вид выходного сигнала: А - ток, V - напряжение | |||||
| индекс измеряемой физической величины: 2 - виброскорость | |||||
Таблица 1 - Конструктивные особенности датчиков
| Модификация | Конструктивные особенности | |||
| Выходной сигнал | Способ крепления | Расположение сигнальных выводов | Тип кабельной заделки | |
| 1 | 2 | 3 | 4 | 5 |
| 2А201ТН-ХХ | ток | шпилька М6 | вертикальное | вилка 2-х штырьковая с резьбой 5/8-24 UNF |
| 2А202ТН-ХХ | ||||
| 2А201ТА-ХХ | встроенный кабель | |||
| 2А202ТА-ХХ | ||||
| 2А201ТМ-ХХ | встроенный кабель в металлорукаве | |||
| 2А202ТМ-ХХ | ||||
2А205НМ-ХХ
2А206НМ-ХХ
встроенный кабель в металлорукаве
2А205НН-ХХ
вилка 2-х штырьковая с резьбой 5/8-24 UNF
винт M8
2А206НН-ХХ
2А205НА-ХХ
2A206HA-XX
встроенный кабель
ток
2A203HA-XX
2A204HA-XX
горизонтальное
2A203HH-XX
2A204HH-XX
вилка 2-х штырьковая с резьбой 5/8-24 UNF
2A203HM-XX
3 винта М4/ шпилька М5
2A204HM-XX
встроенный кабель в металлорукаве
2V201HM
2V202HM
напряжение
2V201HT
2V202HT
вилка 3-х штырьковая с резьбой 5/8-24 UNF
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, состоящий из арабских цифр, наносится методом лазерной гравировки на корпус.

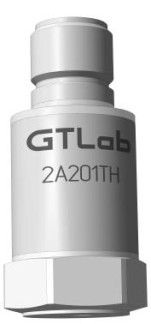

Внешний вид датчиков приведён на рисунке 1.
а) 2A201TH-XX, 2A202TH-XX б) 2A201TA-XX, 2A202TA-XX в) 2A201TM-XX, 2A202TM-XX
I |
Ljj|
г) 2A203HA-XX, 2A204HA-XX д) 2A203HH-XX, 2A204HH-XX, е) 2A203HM-XX, 2A204HM-XX,
2V201HT, 2V202HT 2V201HM, 2V202HM
ж) 2A205HH-XX, 2A206HH-XX з) 2A205HA-XX, 2A206HA-XX и) 2A205HM-XX, 2A206HM-XX
Рисунок 1 - Внешний вид датчиков Пломбирование датчиков не предусмотрено.
отсутствует.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение коэффициента преобразования на базовой частоте 80 Гц: | |
| - для 2АХХХХХ-10, мА/(мм-с'1) | 1, 6 |
| - для 2АХХХХХ-20, мА/(ммс-1) | 0,8 |
| - для 2АХХХХХ-40, мА/(мм с-1) | 0,4 |
| - для 2АХХХХХ-80, мА/(мм с-1) | 0,2 |
| - для 2АХХХХ-160, мА/(ммс-1) | 0,1 |
| - для 2АХХХХХ-200, мАДмм-с1) | 0,08 |
| - для 2У201ХХ, мВ/(мм с-1) | 2,5 |
| - для 2У202ХХ, мВ/(мм с-1) | 5,0 |
| Отклонение действительного значения коэффициента преобразова | |
| ния от номинального значения, %, в пределах | ±10 |
| Максимальное значение измеряемой виброскорости Vmax, мм/с: - СКЗ: | |
| - для 2АХХХХХ-10 | 10 |
| - для 2АХХХХХ-20 | 20 |
| - для 2АХХХХХ-40 | 40 |
| - для 2АХХХХХ-80 | 80 |
| - для 2АХХХХХ-160 | 160 |
| - для 2АХХХХХ-200 | 200 |
| - амплитудное значение: | |
| - для 2У201ХХ | 1500 |
| - для 2У202ХХ | 800 |
| Диапазон рабочих частот, Гц*: | |
| - для 2А201ХХ-ХХ, 2А203ХХ-ХХ, 2А205ХХ-ХХ | от 10 до 1000 |
| - для 2А202ХХ-ХХ, 2А204ХХ-ХХ, 2А206ХХ-ХХ | от 2 до 1000 |
| - для 2У201ХХ | от 2 до 3000 |
| - для 2У202ХХ | от 5 до 1000 |
| Неравномерность частотной характеристики относительно значения на базовой частоте 80 Гц, %, в пределах: | |
| - для 2А | от +3 до -12,5 |
| - для 2У | ±12,5 |
| Относительный коэффициент поперечного преобразования, %, | |
| не более | 5 |
| Пределы допускаемой основной относительной погрешности изме | |
| рений виброскорости Уизм, мм/с, на базовой частоте 80 Гц, % | f v Л ± 0,03 + 0,001 • max -100 V |
| - для 2А | |
| - для 2У (в диапазоне амплитуд от 0,5 мм/с до максимальной) | \ изм / ±5 |
| Пределы допускаемой дополнительной погрешности измерений виброскорости, вызванной изменением температуры окружающего воздуха, %/°С: | |
| - для 2А | ±0,2 |
| - для 2У | ±0,1 |
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от 18 до 25 80 |
| * Максимальный диапазон частот. Настраиваемый диапазон частот, не выходящий за границы максимального, определяется при заказе и указывается в паспорте датчика | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В: | |
| - для 2A | от 10 до 24 |
| - для 2V | от 20 до 30 |
| Габаритные размеры, мм, не более: | |
| - для 2A201ХХ-XX, 2A202ХХ-XX (диаметрхвысота) | 24,0x59,0 |
| - для 2A203ХХ-XX, 2A204ХХ-XX, 2V (диаметрхвысота) | 37,5x46,0 |
| - для 2A205ХХ-XX, 2A206ХХ-XX (длинахвысотахширина) | 48,0x34,0x24,0 |
| Масса (без кабеля), г, не более: | |
| - для 2A201ХХ-XX, 2A202ХХ-XX | 110 |
| - для 2A203ХХ-XX, 2A204ХХ-XX | 145 |
| - для 2A205ХХ-XX, 2A206ХХ-XX | 260 |
| - для 2V | 120 |
| Рабочий диапазон температур, °С: | |
| - для 2AХХХ-ХХ | от -40 до +80 |
| - для 2AХХХ-ХХ(Т) | от -40 до +120 |
| - для 2V | от -50 до +150 |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта ГТБВ.433642ПС и руководства по эксплуатации ГТБВ.433642РЭ типографским способом в левом верхнем углу.
Таблица 4 - Комплектность датчика
| Наименование | Обозначение | Количество |
| Датчик виброскорости 2ХХХХХХ-ХХ | ГТБВ .433642. ХХХ-ХХ* | 1 шт. |
| Датчик виброскорости 2ХХХХХХ-ХХ. Паспорт | ГТБВ. 433642. ХХХ-ХХПС | 1 шт. |
| Датчик виброскорости 2A(V). Руководство по эксплуатации | ГТБВ.433642РЭ | 1 экз. на партию |
| * - индивидуальное обозначение по конструкторской документации | ||
приведены в ГТБВ.433642РЭ, раздел 2.
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения» ГТБВ.433642ТУ. Датчик виброскорости 2A(V). Технические условия
| Зарегистрировано поверок | 319 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
