| Номер в госреестре | 83983-21 |
| Наименование СИ | Счетчики воды ультразвуковые |
| Обозначение типа СИ | PROTO |
| Изготовитель | Общество с ограниченной ответственностью "ИзиТек" (ООО "ИзиТек"), г. Смоленск |
| Год регистрации | 2021 |
| Срок свидетельства | 13.12.2026 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики воды ультразвуковые PROTO (далее также - счётчики) предназначены для измерений объёма холодной питьевой или чистой технической и горячей воды. Счётчики предназначены для применения в системах хозяйственно-питьевого водоснабжения индивидуальных жилых домов, квартир и других объектов жилищно-коммунального хозяйства.
Принцип действия счётчиков основан на измерении времени прохождения ультразвукового сигнала через измеряемую среду (воду) в прямом и обратном направлениях, возникающая при этом разность времени прохождения, пропорциональная скорости движения измеряемой среды, преобразуется в значение объёма, которое отображается на жидкокристаллическом индикаторе (далее также - ЖКИ) и передается по радиоканалу на базовую станцию или иное оборудование.
Конструктивно счётчики состоят из пластикового корпуса и трубки с ультразвуковыми датчиками. В корпусе размещён электронный модуль, включающий в себя: модуль обработки данных, радиомодуль, встроенный источник питания. На лицевой панели пластикового корпуса расположен ЖКИ, светодиодный индикатор и механическая кнопка. Цвет лицевой панели счётчиков может быть любым и регламентируется условиями договора.
Горизонтальное или вертикальное расположение не влияет на измерительные способности счётчиков.
В соответствии с принципом действия счётчики обеспечивают выполнение следующих функций:
- хранение данных об объёме воды, прошедшем через счётчики в прямом направлении с нарастающим итогом;
- регистрация и индикация обратного потока воды;
- вывод информации из подменю на ЖКИ;
- вывод информации системы встроенного контроля на устройство индикации;
- передача данных по радиоканалу с интервалом не реже 1 раз в сутки, не чаще 1 раза в
5 минут.
Показания счётчиков сохраняются в энергонезависимой памяти не реже одного раза в сутки, непосредственно перед передачей по радиоканалу.
Счётчики выпускаются в исполнениях, отличающихся технологией передачи данных, температурным исполнением, соотношением расходов, а также номинальным объёмным расходом Он.
Структура условного обозначения исполнений счётчиков:
Счётчик воды ультразвуковой PROTO Х
Х - индекс, обозначающий технологию передачи данных и принимающий значения:
IoT - технология NB-IoT;
Fi - технология NB-Fi;
LR - технология LoRaWAN;
SF - технология SigFox;
G - технология GSM/LTE.
Допускается указывать несколько технологий передачи данных одновременно, при этом индексы должны разделяться при помощи точки.
Температурное исполнение, соотношение расходов, а также Qн указываются на лицевой панели счётчиков.
Серийный номер наносится на лицевую панель счётчиков любым технологическим способом в виде цифрового кода.
Общий вид счётчиков с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

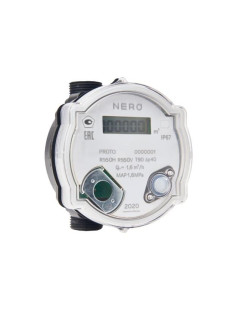

Рисунок 1 - Общий вид счётчиков с указанием места ограничения доступа к местам
настройки (регулировки)
Счётчики имеют встроенное программное обеспечение (далее также - ПО), устанавливаемое в энергонезависимую память при изготовлении. Встроенное ПО счётчиков разделено на метрологически значимую и метрологически незначимую части. К метрологически значимой части относятся программные модули, выполняющие функции сбора, передачи, обработки и представления измерительной информации. К метрологически незначимой части относятся программные модули меню, формата отображения данных, структуры коммуникационного протокола.
Конструкция счётчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Метрологические характеристики счётчиков нормированы с учётом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Wtr |
| Номер версии (идентификационный номер ПО), не ниже | 01.01.02 |
| Цифровой идентификатор ПО | 4b380E |
Таблица 2 - Метрологические характеристики для счётчиков с номинальным объёмным расходом Qн равным 1,6 м3/ч_
| Наименование характеристики | Значение | ||
| Соотношение расходов ^н^наим) | R100 | R125 | R160 |
| Минимальный объёмный расход Qнаим, м3/ч | 0,016 | 0,013 | 0,010 |
| Переходной объёмный расход Q^ м3/ч | 0,026 | 0,020 | 0,016 |
| Номинальный объёмный расход Q^ м3/ч | 1,600 | ||
| Максимальный объёмный расход Qнаиб, м3/ч | 2,000 | ||
| Порог чувствительности, м3/ч, не более | 0,003 | ||
Таблица 3 - Метрологические характеристики для счётчиков с номинальным объёмным расходом Qн равным 2,5 м3/ч_
| Наименование характеристики | Значение | ||||
| Соотношение расходов ^н^наим) | R100 | R125 | R160 | R200 | R250 |
| Минимальный объёмный расход Qнаим, м3/ч | 0,025 | 0,020 | 0,016 | 0,013 | 0,010 |
| Переходной объёмный расход Q^ м3/ч | 0,040 | 0,032 | 0,025 | 0,020 | 0,016 |
| Номинальный объёмный расход Q^ м3/ч | 2,500 | ||||
| Максимальный объёмный расход Qнаиб, м3/ч | 3,125 | ||||
| Порог чувствительности, м3/ч, не более | 0,003 | ||||
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений объёма, %: - в диапазоне расходов Онаим < Q < Оп (при температуре измеряемой среды от +5 до +90 °С) | ±5 |
| - в диапазоне расходов Оп < Q < Омакс (при температуре измеряемой среды от +5 до +30 °С включ.) | ±2 |
| - в диапазоне расходов Оп < О < Омакс (при температуре измеряемой среды св. +30 до +90 °С) | ±3 |
| Единица младшего разряда счётного устройства, м3: - в рабочем режиме | 0, 1 |
| - в режиме поверки | 0,00001 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр | DN 15 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Потеря давления при Онаиб, МПа, не более: - для счётчика с Он 1,6 м3/ч - для счётчика с Он 2,5 м3/ч | 0,016 0,040 |
| Диапазоны температуры измеряемой среды, °С: - для температурного исполнения Т30 - для температурного исполнения Т50 - для температурного исполнения Т70 - для температурного исполнения Т90 | от +5 до +30 от +5 до +50 от +5 до +70 от +5 до +90 |
| Измеряемая среда | Вода питьевого и хозяйственно-бытового водоснабжения по СанПиН 2.1.3684-21 |
| Рабочее положение счётчиков | Горизонтальное и вертикальное |
| Ёмкость счётного механизма, м3: - в рабочем режиме - в режиме поверки | 99999,9 9,99999 |
| Напряжение питания от встроенного источника постоянного тока, В | 3,6 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 85x110x96 |
| Масса, кг, не более | 0,4 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность (при температуре окружающей среды +40 °С), %, не более | от +5 до +50 93 |
| Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 | IP67 |
| Средняя наработка на отказ, ч | 150000 |
| Средний срок службы, лет | 12 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на лицевую панель счётчиков любым технологическим способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счётчик воды ультразвуковой PROTO* | - | 1 шт. |
| Паспорт | 05967669.53.46.0001.222.00 ПС | 1 экз. |
| Руководство по эксплуатации** | 05967669.53.46.0001.222.00 РЭ | 1 экз. |
| Упаковка (индивидуальная)*** | - | 1 шт. |
| * По согласованию с заказчиком в комплектность дополнительно может быть включен монтажный комплект. ** Предоставляется по запросу. Допускается поставка одного руководства на партию счётчиков. *** По требованию заказчика допускается отгрузка счётчиков в транспортной таре. | ||
приведены в разделе 3 «Устройство и работа» руководства по эксплуатации.
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 года № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
ТУ 26.51.52.004-05967669-2021 «Счётчики воды ультразвуковые PROTO. Технические условия»
