| Номер в госреестре | 83984-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-110-57 У1 |
| Изготовитель | Коммандитное общество "Запорожский завод высоковольтной аппаратуры" (КО "ЗЗВА"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-110-57 У1 (далее - трансформаторы) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями 110 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

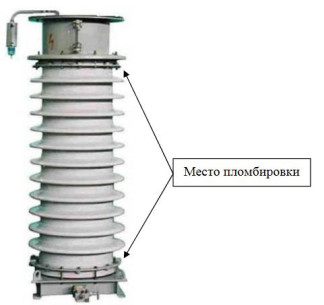

Общий вид трансформаторов напряжения и места пломбирования представлены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики
| Характеристика | Значение |
| Модификация транформатора | НКФ-110-57 У1 |
| Заводской номер | 25 541, 17 102, 24 613 |
| Класс напряжения, кВ | 110 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение вторичной обмотки, кВ: | о, 1/V3 |
| - основной | |
| - дополнительной | 0,1/3 |
| - основной | 0,5 |
| - дополнительной №1 | 1 |
| - дополнительной №2 | 3Р |
| Номинальная мощность вторичной обмотки, В •А: | |
| - основной | 400 |
| - дополнительной №1 | 600 |
| - дополнительной №2 | 1200 |
| Предельная мощность вторичных обмоток, В-А | 2000 |
| Номинальная частота, Гц | 50 |
| Габаритные размеры, мм, не более | 630x630x2080 |
| Масса, кг, не более | 770 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 да +40 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ 110-57У1 | 3 шт. |
| Трансформатор напряжения НКФ 110-57У1. Паспорт | - | 3 шт. |
указаны в паспорте в разделе 2 «Общие сведения».
Нормативные документы, устанавливающие требования к трансформаторам напряжения серии НКФ
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия.
