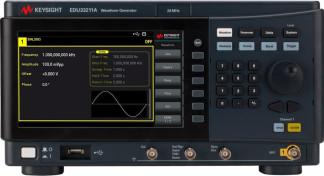

Генераторы сигналов произвольной формы серии EDU33210, 83990-21

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер ПО), не ниже

K-01.00.01

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Виды выходных сигналов стандартных форм

синусоидальный, прямоугольный, пилообразный, треугольный, импульсный, гауссовский шум, псевдослучайная бинарная последовательность, напряжение постоянного тока

Виды выходных сигналов произвольных форм (встроенные в генератор)

кардиоида, экспоненциальный фронт, экспоненциальный срез, гауссов импульс, гаверсинус (Haversine), функция Лоренца (Lorentz), производная от функции Лоренца (D-Lorentz), пилообразный с отрицательным наклоном (Negative Ramp), кардинальный синус (sinc)

Наименование характеристики

Значение

Вид выходного сигнала

(определяемый

пользователем)

произвольный, с длиной записи до 8 млн. точек на канал

Режимы работы

непрерывная генерация, модуляция, качание частоты, пакетный запускаемый, пакетный стробируемый

Виды модуляции

амплитудная (AM), частотная (FM), фазовая (PM), частотная манипуляция (FSK), двоичная фазовая манипуляция (BPSK), широтно-импульсная модуляция (PWM)

Наименование характеристики

Значение

EDU33211A

EDU33212A

Число выходных каналов

1

2

Выходной импеданс, Ом

50

Диапазон размаха выходного напряжения

-    на нагрузке 50 Ом, В

-    в режиме холостого хода, В

от 0,001 до 10 от 0,002 до 20

Пределы допускаемой абсолютной погрешности установки размаха выходного напряжения синусоидальной формы на частоте 1 кГц, В

±(0,01 №0,001) 1) ±(0,02-U+0,001) 2)

Диапазон установки постоянного напряжения смещения

-    на нагрузке 50 Ом, В

-    в режиме холостого хода, В

±5

±10

Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения, В

±(0,01 ^см+0,01 -U+0,005)

Примечания

1)    - в нормальных условиях измерений;

2)    - в рабочих условиях измерений;

U - установленное значение выходного напряжения, В;

исм. - установленное значение постоянного напряжения смещения, В

Наименование характеристики

Значение

EDU33211A

EDU33212A

Число выходных каналов

1

2

Диапазон частот выходного сигнала

от 1 мкГц до 20 МГц

от 1 мкГц до 20 МГц

Разрешающая способность по частоте, мкГц

1

Пределы допускаемой абсолютной погрешности установки частоты выходного сигнала, Гц

±(1-10-6-F+15-10-12) 3) ±(2-10-6-F+15-10-12) 4)

Примечания

3)    - в нормальных условиях измерений;

4)    - в рабочих условиях измерений;

F - установленное значение частоты сигнала, Г ц

Наименование характеристики

Значение

Синусоидальный сигнал

Диапазон частот

от 1 мкГц до 20 МГц

Неравномерность АЧХ относительно частоты

1 кГц в диапазоне частот:

до 100 кГц, дБ

±0,1

св. 100 кГц до 5 МГц, дБ

±0,15

св. 5 до 20 МГц, дБ

±0,3

Прямоугольный и импульсный сигналы

Диапазон частот

от 1 мкГц до 10 МГц

Минимальная длительность импульса, нс

16 с разрешением 100 пс

Диапазон установки коэффициента заполнения, %

от 0,01 до 99,99 с разрешением 0,01

Пилообразный и т

)еугольный сигнал

Диапазон частот

от 1 мкГц до 200 кГц

Симметричность, %

от 0 до 100 с разрешением 0,1

Нелинейность при амплитуде выходного сигнала в диапазоне от 5 до 95 %, %

не более 0,1

Гауссовский шум

Полоса частот

от 1 мкГц до 20 МГц

Псевдослучайная бинарная последовательность

Скорость передачи данных (битрейт)

от 1 Мбит до 50 Мбит с разрешением 1 Мбит

Сигнал произвольной формы

Длина записи, точек

от 8 до 8 млн. (1 млн на одну форму)

Частота дискретизации

от 1 мкГц до 250 МГц

Разрешение по уровню, бит

16

Характеристики амплитудной модуляции (АМ)

Коэффициент АМ

от 0 до 120 % с разрешением 0,01 %

Характеристики частотной модуляции (FM)

Девиация

от 1 мкГц до 15 МГц с разрешением 1 мкГц

Наименование характеристики

Значение

Характеристики фазовой модуляции (PM)

Девиация, градусов

от 0 до 360 с разрешением 0,1

Характеристики широтно-импульсной модуляции (PWM)

Девиация, %

от 0 до 100 с разрешением 0,01

Наименование характеристики

Значение

Параметры дисплея

цветной ЖК TFT, диагональ 7 дюйма, разрешение 800 на 480 точек

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

230

50

Габаритные размеры, мм, (длинахширинахвысота)

314x130x165

Масса, кг

3,1

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от +18 до +28 80

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от 0 до +55 80

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10 000

Наименование

Обозначение

Количество

Генератор сигналов произвольной формы серии EDU33210 (модификация по заказу)

-

1 шт.

Кабель питания

-

1 шт.

Руководство по эксплуатации

-

1 экз.
