| Номер в госреестре | 83997-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-20 |
| Изготовитель | Великолукский завод "Транснефтемаш" - филиал Акционерного общества "Транснефть - Верхняя Волга" (Великолукский завод "Транснефтемаш" - филиал АО "Транснефть - Верхняя Волга"), г. Нижний Новгород |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-20 предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 20 м3.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-20 основан на заполнении их нефтью и нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-20 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами. По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Заводские номера наносятся аэрографическим способом на обшивку резервуара. Резервуары РГС-20 с заводскими номерами 1, 2 расположены по адресу: Челябинская область, Саткинский район, п. Жукатау, ЛПДС «Бердяуш», Челябинское НУ АО «Транснефть -Урал».
Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20 представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

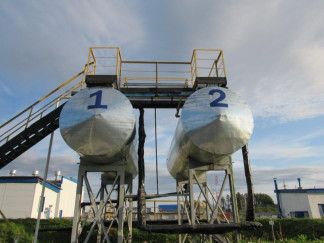

Рисунок 1 - Общий вид резервуаров РГС-20
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-20 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20 |
| Пределы допускаемой относительной погрешности определения вместимости (объёмный метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 30 |
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-20 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-20
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
