| Номер в госреестре | 84003-21 |
| Наименование СИ | Приборы электроизмерительные многофункциональные |
| Обозначение типа СИ | НЕВА-Тест 5320 |
| Изготовитель | Общество с ограниченной ответственностью "Тайпит - Измерительные Приборы" (ООО "Тайпит - ИП"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 09.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы электроизмерительные многофункциональные НЕВА-Тест 5320 (далее -приборы) предназначены для измерений электроэнергетических величин в однофазных и трехфазных цепях в промышленной области частот, в том числе: напряжений, токов, углов фазового сдвига, частоты, активной, реактивной и полной мощности.
Принцип действия прибора основан на аналого-цифровом преобразовании мгновенных значений входных сигналов с последующим вычислением значений измеряемых величин из полученного массива данных в соответствии с программой.
Прибор состоит из блока первичных преобразователей тока и напряжения, шести аналого-цифровых преобразователей, микропроцессора, электрически программируемых запоминающих устройств и жидкокристаллического дисплея. Сохранение данных и программ обеспечивается энергонезависимой памятью. Результаты измерений выводятся на дисплей прибора и (или) на управляющий персональный компьютер (ПК). Связь с ПК осуществляется с помощью последовательного интерфейса.
Прибор оснащен:
3-мя входами для подключения импульсных выходов счетчиков электроэнергии;
3-мя импульсными выходами с частотой сигнала, пропорциональной измеряемой мощности.
Управление прибором осуществляется с помощью кнопок и дисплея, расположенных на лицевой панели прибора.
Приборы могу быть использованы автономно и в сочетании с ПК, расширяющим его функциональные возможности, а также в составе специализированных и универсальных поверочных установок.
Область применения: поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие средства измерений электроэнергетических величин. Приборы могут применяться в метрологических лабораториях при поверке и калибровке СИ электроэнергетических величин. А именно: однофазных и трёхфазных счётчиков активной и реактивной электрической энергии; однофазных и трёхфазных ваттметров, варметров и измерительных преобразователей активной и реактивной мощности, напряжения и тока в промышленной области частот; энергетических фазометров, частотомеров и измерителей коэффициента мощности; вольтметров и амперметров.
Внешний вид прибора в том числе расположение органов управления, разъемов и клемм, зависит от исполнения и не влияет на метрологические характеристики прибора.

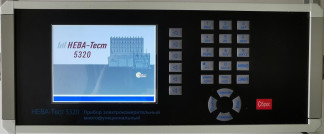

Общий вид прибора и схема пломбировки представлены на рисунках 1, 2 ,3. Знак поверки наносится в виде оттиска клейма поверителя на пломбировочную мастику крепежного винта верхней панели прибора, в соответствии с рисунком 3.
Заводские номера, идентифицирующие каждый прибор, наносятся на щиток,
закрепленный в центре на верхней панели прибора.
Программное обеспечение (далее ПО) приборов является встроенным ПО (далее ВПО) и выполняет функции управления режимами работы прибора. ВПО записывается в энергонезависимую память микроконтроллера на этапе производства и не может быть изменено через внешние порты. Конструкция и особенности эксплуатации прибора обеспечивают полное ограничение доступа к метрологически значимой части ПО и измерительной информации.
Влияние программного обеспечения учтено при нормировании метрологических и технических характеристик приборов.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ВПО прибора
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Тайпит-ИП |
| Номер версии (идентификационный номер ПО) | не ниже 10.3 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений, действующего (среднеквадратического) значения напряжения переменного тока, В | от 1 до 560 |
| Пределы допускаемой основной относительной погрешности измерений, действующего (среднеквадратического) значения напряжения переменного тока, % где Ин - номинальное значение диапазона напряжения (30 В; 60 В; 120 В; 240 В; 480 В) | ±[0,02+0,004(1,2Ин/и-1)] |
| Диапазон измерений, действующего (среднеквадратического) значения переменного тока, А | от 0,001 до 120 |
| Пределы допускаемой основной относительной погрешности измерений, действующего (среднеквадратического) значения переменного тока, % где 1н - номинальное значение токового диапазона (0,2 А; 1 А; 5 А; 20 А; 100 А) | ±[0,02+0,004(1,21н/1-1)] |
| Диапазон измерений частоты, Гц | от 40 до 70 |
| Пределы допускаемой основной абсолютной погрешности измерений, частоты переменного тока, Гц | ±0,001 |
| Пределы допускаемой основной абсолютной погрешности измерений угла сдвига фаз между первыми гармониками фазных напряжений и между первыми гармониками напряжения и тока одной фазы, градус при токе 0,01 А < I < 120 А 0,001 А < I < 0,01 А | ±0,025 ±0,03 |
| Пределы допускаемой основной абсолютной погрешности измерений, коэффициента мощности | ±0,002 |
| Диапазон измерений активной, реактивной и полной мощности, Вт, вар, В-А, где (1н) - номинальное значение токового диапазона, (Ин) - номинальное значение диапазона напряжения | (шин) |
| Пределы допускаемой основной относительной погрешности измерений, активной электрической мощности и энергии, %: 0,1 1н < I < 1,21н 0,9 < |cos ф| < 1,0 при U > 0,Шн при U < 0,Шн 0,005 Iн < I < 0,Пн 0,9 < |cos ф| < 1,0 либо 0,05 Iн < I < 1,2^ 0,2 <_ |cos ф| < 0,9 при U > 0,1Ин при U < 0,1Ин | ±[0,01+0,001(1,44Рн/Р-1)] ±[0,015+0,002(1,44Рн/Р-1)] ±[0,015+0,001(1,44Рн/Р-1)] ±[0,025+0,002(1,44Рн/Р-1)] |
| Пределы допускаемой основной относительной погрешности измерений, реактивной электрической мощности и энергии, %: 0,1 fa < I < 1,2fa 0,9 < |sin ф| < 1,0 при U > 0,Шн при U < 0,Шн 0,005 fa < I < 0,Пн 0,9 < |sin ф| < 1,0 либо 0,05 fa < I < 1,2fa 0,2 <_ |sin ф| < 0,9 при U > 0,Шн при U < 0,Шн | ±[0,02+0,002(1,440н/0-1)] ±[0,04+0,004(1,440н/0 -1)] ±[0,04+0,002(1,440н/0 -1)] ±[0,06+0,004(1,440н/0 -1)] |
| Пределы допускаемой основной относительной погрешности измерений, полной электрической мощности и энергии, % 0,1 Iн < I < 1,2!н при U > 0,Шн 0,005 Iн < I < 0,Пн либо U < 0,1Uн | ±[0,02+0,005(1,2Uн/U+1,2Iн/I-2)] ±[0,04+0,01(1,2Uн/U+1,2Iн/I-2)] |
| Диапазон измерений коэффициента n-ой гармонической составляющей напряжения Ки(п), при п до 50 и коэффициента искажения синусоидальности кривой напряжения (THDu), % | от 0 до 30 |
| Диапазон измерений коэффициента п-ой гармонической составляющей тока Ki(n), при п до 50 и коэффициента искажения синусоидальности кривой тока (THDi), % | от 0 до 50 |
| Пределы допускаемой основной погрешности измерений, коэффициента n-ой гармонической составляющей тока Ki(n) и напряжения Ки(п), %: при п от 2 до 24 THDu < 1,0 THDu > 1,0 при п от 25 до 50 THDu < 1,0 THDu > 1,0 | абсолютная ±0,01 относительная ±0,5 абсолютная ±0,05 относительная ±5,0 |
| Пределы допускаемой основной погрешности измерений коэффициента искажения синусоидальности кривой тока (THDi) и напряжения (THDu), %, при: thd < 1,0 thd > 1,0 | абсолютная ±0,01 относительная ±1,0 |
| Пределы допускаемой дополнительной погрешности измерений активной мощности (5р) от изменения температуры окружающей среды в рабочем диапазоне температур +23°С ± 10°С при температурном коэффициенте 0,0005/°С, % | ±0,5-5р |
| Нормальные условия измерений - температура окружающей среды, оС - относительная влажность, % - атмосферное давление, кПа | от 15 до 25 от 30 до 80 от 84 до 106,7 |
| Примечания: 1) прибор обеспечивает метрологические характеристики по истечении 30 минут после включения. 2) прибор позволяет производить индикацию углов сдвига фаз между гармоническими составляющими. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 207 до 253 |
| - частота переменного тока, Гц | от 49 до 51 |
| Потребляемая мощность, ВА, не более | 60 |
| Габаритные размеры, мм, не более | |
| - высота | 155 |
| - ширина | 400 |
| - глубина | 230 |
| Масса, кг, не более | 8,5 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при +25 оС, % - атмосферное давление, кПа | от +13 до +33 от 40 до 75 от 84 до 106,7 |
| Среднее время наработки на отказ, ч | 50 000 |
| Средний срок службы, лет | 10 |
наносится на титульных листах эксплуатационной документации типографским способом и на щитке, закрепленном на верхней панели прибора.
Таблица 4 - Комплектность прибора
| Наименование | Обозначение | Кол-во |
| Прибор электроизмерительный многофункциональные НЕВА-Тест 5320 | ТАСВ.411722.014 | 1 шт. |
| Комплект принадлежностей* | 1 шт. | |
| Руководство по эксплуатации | ТАСВ.411722.014 РЭ | 1 экз. |
| Формуляр | ТАСВ.411722.014 ФО | 1 экз. |
| * комплект принадлежностей определяется при заказе | ||
приведены в руководстве по эксплуатации ТАСВ.411722.014 РЭ «Приборы электроизмерительные многофункциональные НЕВА-Тест 5320» в п.2.6 раздела «Описание прибора»
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
Государственная поверочная схема для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденная приказом Росстандарта от 23 июля 2021г. №1436 (Приложение А, В)
Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10"8 до 100 А в диапазоне частотЬЮ"1 до 1-106 Гц, утвержденная приказом Росстандарта от 14 мая 2015 г. №575
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2-109 Гц, утвержденная приказом Росстандарта от 03 сентября 2021 г. №1942
ТУ 26.51.43.150-002-67505146-2020. Технические условия Приборы электроизмерительные многофункциональные НЕВА-Тест 5320
