| Номер в госреестре | 84014-21 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСП-20000 |
| Изготовитель | Акционерное общество "Черноморские магистральные нефтепроводы" (АО "Черномортранснефть"), Краснодарский край, г. Новороссийск |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСП-20000 (далее - резервуары) предназначены для хранения и измерений объема нефти и нефтепродукта (нефть, мазут, дизельное топливо) АО «Черномортранснефть».
Принцип действия резервуаров основан на измерении объема нефтепродукта в зависимости от уровня его наполнения.
Резервуары представляют собой стальные вертикальные конструкции цилиндрической формы с плоскими днищами. Резервуары оснащены предохранительными и дыхательными клапанами, люками замерными, люками световыми, люками-лазами для эксплуатации, понтонами, приемно-раздаточными патрубками для заполнения и опорожнения. Установка -надземная.
Резервуары РВСП-20000, заводские номера 15, 16, 17, 18 расположены на территории Российская Федерация, Краснодарский край, г. Новороссийск, ПК «Шесхарис», АО «Черномортранснефть». Заводские номера наносят на боковую поверхность резервуаров краской, устойчивой к условиям эксплуатации, при помощи трафарета.

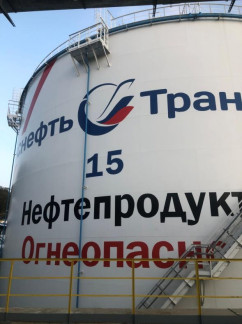

Общий вид резервуаров стальных вертикальных цилиндрических РВСП-20000 представлен на рисунках 1, 2, 3, 4.
отсутствует.
Таблица 1 - Основные метрологические характеристики резервуаров
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуаров, % | ± 0,10 |
Таблица 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение характеристики |
| Температура окружающей среды при эксплуатации, °С | от - 50 до + 50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта резервуаров типографским способом. Комплектность средства измерений
Таблица 3 - Комплект средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВСП-20000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
ФР.1.28.2021.39629 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных резервуарах»;
ФР.1.28.2021.39631 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВСП-20000
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
