| Номер в госреестре | 84017-21 |
| Наименование СИ | Анализатор кислорода |
| Обозначение типа СИ | MonoExact DF310E |
| Изготовитель | "Servomex Group Limited", Великобритания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор кислорода MonoExact DF310E (далее - анализатор) предназначен для непрерывного автоматического определения объемной доли кислорода в газовых смесях, включающих гелий, азот, водород, оксид углерода, аргон, углеводороды, фреон.
Принцип действия анализатора - кулонометрический. Первичный преобразователь анализаторов представляет собой электрохимическую ячейку, заполненную электролитом на основе КОН, и включает систему основных и вспомогательных электродов. Ток между катодом и анодом прямо пропорционален концентрации кислорода в анализируемом газе. Измерения проводятся непрерывно в автоматическом режиме.
Работой анализатора, включая градуировку и диагностику неисправностей, управляет встроенный микропроцессор. Настроечные параметры и результат измерения отображаются на дисплее. Для интеграции с системами управления предусмотрены аналоговые и релейные выходы.
Анализатор выполнен в виде единого блока с жидкокристаллическим дисплеем. Анализаторы предназначены для монтажа в стойку или шкаф.

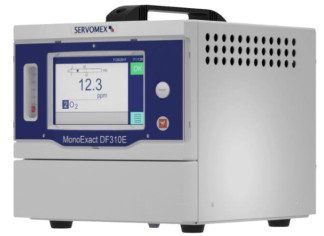

Общий вид анализатора представлен на рисунке 1 .
Маркировка анализатора, в том числе нанесение серийного номера, производится путём наклеивания маркировочной таблички на заднюю панель анализатора. Пломбирование анализатора не предусмотрено.
Нанесения знака поверки на анализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Газоанализаторы имеют метрологически значимое встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице - 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Series Application Software DF-300-sc.hex |
| Номер версии (идентификационный номер) ПО, не ниже | v2.1 |
| Цифровой идентификатор ПО | a1510d23bba622fb 12b03e544bb4cfc 1 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности, % | ||
| приведённая-1) | относи тельная | |||
| Кислород (O2) | от 0 до 100 млн 1 | от 0 до 1 млн-1 включ. | ±10 | - |
| св. 1 до 100 млн-1 | - | ±10 | ||
| 1) - приведенная погрешность нормирована к верхнему значению диапазона измерений. | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+33 50/60 |
| Потребляемая мощность, ВА, не более | 50 |
| Габаритные размеры (Высота х Ширина х Глубина), мм, не более | 265 х 250 х 261 |
| Масса, кг, не более | 4,3 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от 0 до +45 от 10 до 95 (без конденсации) от 80 до 104 |
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор кислорода MonoExact DF310E сер. № 101217 | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 документа «Анализатор кислорода MonoExact DF310E. Паспорт»
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
Техническая документация фирмы-изготовителя «Servomex Group Limited», Великобритания
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
