| Номер в госреестре | 84019-21 |
| Наименование СИ | Меры моделей дефектов |
| Обозначение типа СИ | КО-281 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Машпроект" (ООО "НПП "Машпроект"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 13.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Меры моделей дефектов КО-281 (далее - меры) предназначены для воспроизведения значений глубины дефектов нарушения сплошности металла типа поверхностной трещины и передачи единицы длины при испытаниях, поверке и калибровке электропотенциальных трещиномеров.
Принцип действия мер основан на воспроизведении заданных значений глубины дефектов типа поверхностной трещины.
Меры представляют собой металлические бруски с нанесенными на их рабочие поверхности дефектами.
Нанесение знака поверки на меры не предусмотрено. Заводские номера, обеспечивающие идентификацию каждого экземпляра мер, наносятся на боковую поверхность гравировкой, электрокарандашом или в виде этикетки, что обеспечивает возможность прочтения и сохранность номера в процессе эксплуатации мер.

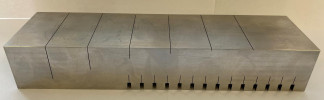

Общий вид мер представлен на рисунке 1._
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение и допускаемое отклонение глубины дефекта, мм* | 0,5 ± 0,1; 1,0 ± 0,2; 2.0 ± 0,3; 5.0 ± 0,4; 10.0 ± 0,5; 20.0 ± 0,5; 30.0 ± 0,5 |
| Пределы допускаемой абсолютной погрешности измерений глубины дефектов, мм, для значений глубины, мм 0,5 1,0; 2,0 5.0 10.0 20,0; 30,0 | ±0,05 ±0,10 ±0,15 ±0,20 ±0,30 |
| * количество определяется при заказе и указывается в паспорте | |
| Таблица 2 - Основные технические характеристики | |
| Наименование характеристики | Значение |
| Ширина раскрытия дефектов, мм* | от 0,005 до 0,5 |
| Материал изготовления* | Ферромагнитный, неферромагнитный |
| Шероховатость рабочей поверхности Ra, мкм, не более | 3,2 |
| Габаритные размеры мер, мм, не более - длина - ширина - высота | 260 63 43 |
| Масса, кг, не более | 5 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность, % | от +15 до +35 от 45 до 80 |
| Средний срок службы, лет, не менее | 5 |
| * определяется при заказе и указывается в паспорте | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Меры моделей дефектов КО-281 | — | 1 шт. |
| Коробка | — | 1 шт. |
| Паспорт | — | 1 экз. |
приведены в разделе 1 паспорта.
| Зарегистрировано поверок | 20 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
