| Номер в госреестре | 84030-21 |
| Наименование СИ | Комплект мер неразрушающего контроля для настройки предельной чувствительности ультразвукового контроля цельнокатаных колёс |
| Обозначение типа СИ | КМ НК |
| Изготовитель | Акционерное общество "Выксунский металлургический завод" (АО "ВМЗ"), Нижегородская область, г. Выкса |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплект мер неразрушающего контроля для настройки предельной чувствительности ультразвукового контроля цельнокатаных колёс КМ НК (далее -комплект мер) предназначен для воспроизведения геометрических размеров искусственных отражателей и используется для настройки, поверки и калибровки установок ультразвукового контроля цельнокатаных колёс.
Принцип действия комплекта мер основан на воспроизведении геометрических размеров искусственных отражателей, выполненных в частях цельнокатаных колёс.
Комплект мер состоит из 36 мер: КМ НК № 1 М1 - КМ НК № 1 М36 (далее - меры М1 - М36).
Конструктивно меры М1 - М24 представляют собой части обода цельнокатаного колеса с выполненными в них искусственными отражателями - плоскодонными отверстиями (далее - ПДО) диаметром 1 и 2 мм. Меры М1 - М24 предназначены для настройки и проверки основных параметров ультразвукового контроля обода цельнокатаных колёс в осевом (с наружной стороны) и радиальном направлениях.
Конструктивно меры М25 - М27 и М31 - М33 представляют собой части ступицы цельнокатаного колеса с выполненными в них искусственными отражателями - ПДО диаметром 3 и 5 мм. Меры М25 - М27 и М31 - М33 предназначены для настройки и проверки основных параметров ультразвукового контроля ступицы цельнокатаных колёс.
Конструктивно меры М28 - М30 и М34 - М36 представляют собой части диска цельнокатаного колеса с выполненными в них искусственными отражателями - ПДО диаметром 3 и 5 мм. Меры М28 - М30 и М34 - М36 предназначены для настройки и проверки основных параметров ультразвукового контроля диска цельнокатаных железнодорожных колёс.

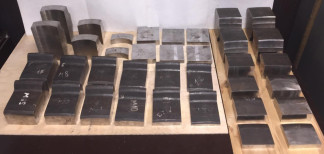

Общий вид комплекта мер приведен на рисунке 1.
Пломбирование комплекта мер не предусмотрено. Заводской номер нанесен на боковой грани каждой меры и содержит: сокращенное наименование, заводской номер комплекта и порядковый номер меры
Рисунок 1 - Общий вид комплекта мер неразрушающего контроля для настройки предельной чувствительности ультразвукового контроля цельнокатаных колёс КМ НК
Отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное значение диаметров ПДО, мм | |
| меры М1 - М12 | 1 |
| меры М13 - М24 | 2 |
| меры М25 - М30 | 3 |
| О 3 М3 - 3 М3 ы р е м | 5 |
| Допускаемое отклонение диаметров ПДО от номинального | +0 2 |
| значения, мм | |
| Номинальное значение глубины ПДО, мм | |
| меры М1 - М25; М31 | 10 |
| меры М26; М27; М32; М33 | 20 |
| мера М30; М36 | 15 |
| меры М28; М29; М34; М35 | 5 |
| Допускаемое отклонение глубины ПДО от номинального | |
| значения, мм | |
| меры М1 - М27; М31 - М33 | ±0,5 |
| меры М28; М29; М30; М34; М35; М36 | ±0,1 |
| Пределы допускаемой абсолютной погрешности воспроизведения глубины ПДО, мм | ±0,5 |
| Наименование характеристики | Значение |
| Номинальное значение высоты (толщины) меры в зоне | |
| расположения ПДО, мм | |
| меры М1; М13 | 130 |
| меры М2; М14 | 75 |
| меры М3; М12; М15; М24; М29; М30; М35; М36 | 20 |
| меры М4; М16 | 100 |
| меры М5; М9; М17; М21 | 50 |
| меры М6; М10; М18; М22 | 40 |
| меры М7; М19 | 73 |
| меры М8; М20 | 60 |
| меры М11; М23; М27; М28; М33; М34 | 30 |
| меры М25; М31 | 190 |
| меры М26; М32 | 115 |
| Допускаемое отклонение высоты (толщины) меры в зоне | |
| расположения ПДО от номинального значения, мм | |
| все меры, кроме меры М11 | ±0,5 |
| мера М11 | ±1 |
| Пределы допускаемой абсолютной погрешности воспроизведения высоты (толщины) меры в зоне расположения ПДО, мм | ±0,5 |
| Номинальное значение угла наклона оси ПДО, ° | 90 |
| Допускаемое отклонение угла наклона оси ПДО от номинального значения, ° | ±1 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Марка материала | Сталь колёсная марки 2 по ГОСТ 10791 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 1000 1000 200 |
| Масса, кг, не более | 500 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при t=25 °С) | от +10 до +30 не более 80 |
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплект мер неразрушающего контроля для настройки предельной чувствительности ультразвукового контроля цельнокатаных колёс | КМ НК | 1 компл. |
| Ящик для хранения комплекта мер с брезентовым чехлом | - | 1 шт. |
| Руководство по эксплуатации | ДБСА.412929.001РЭ | 1 экз. |
| Паспорт | ДБСА.412929.001ПС | 1 экз. |
МП 203-26-2021
1 экз.
Методика поверки
приведены в разделе 5 Руководства по эксплуатации.
Техническая документация изготовителя.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
