Государственный реестр средств измерений

Трансформаторы тока LMZ6, 84034-21

84034-21
Трансформаторы тока LМZ6 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Карточка СИ
Номер в госреестре 84034-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ LMZ6
Изготовитель ABB Electrical Equipment (Xiamen) Co., Ltd., Китай
Год регистрации 2021
Срок свидетельства 13.12.2026
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока LМZ6 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Описание

Принцип действия трансформаторов основан на явлении взаимной индукции.

Трансформаторы состоят из магнитопровода со вторичными обмотками, которые залиты эпоксидной смолой.

Трансформаторы по принципу конструкции - шинные, с литой изоляцией на основе эпоксидного компаунда и не имеют собственной первичной обмотки. Первичной обмоткой служит ввод распределительного устройства в виде кабеля или шины, проходящих через окно трансформаторов.

Для крепления трансформаторы имеют глухие отверстия с резьбой в основании. Выводы вторичных обмоток размещены на боковой или верхней поверхности корпуса трансформатора.

На боковой или верхней стенке корпуса трансформаторы имеют табличку с напечатанными на ней техническими данными и серийными номерами в виде буквенно -цифровых обозначений, однозначно идентифицирующих каждый экземпляр трансформаторов.

Рабочее положение трансформаторов в пространстве - любое.

Нанесение знака поверки на трансформатор не предусмотрено.

Трансформаторы выпускаются в следующих модификациях: LMZ6-130-180-72, LMZ6-150-120-72, LMZ6-178-120-72, LMZ6-228x188/150-75, LMZ6-228x188/150-107, LMZ6-228^188/220-75, LMZ6-228x188/220-107, которые отличаются габаритными размерами и формой.

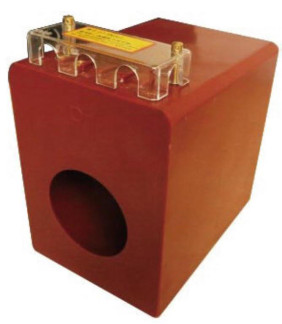

Общий вид средства измерений и обозначение места пломбирования от несанкционированного доступа приведены на рисунках с 1 по 5.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжение, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальный первичный ток, А

75; 100; 125; 150; 200; 250; 300; 400; 500; 600; 750;800; 1000; 1200; 1250

Номинальный вторичный ток, А

1; 5

Номинальная частота переменного тока, Гц

50

Класс точности обмоток для измерений и учета по ГОСТ 7746-2015

0,2; 0,2S; 0,5; 0,5S; 1; 3

Класс точности обмоток для защиты

5P;10P

Номинальная вторичная нагрузка, В • А

2,5; 3; 5; 7,5; 10; 15

Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, не более

5; 10

Номинальная предельная кратность вторичных обмоток для защиты

10; 15; 20

Наименование характеристики

Значение

Габаритные размеры трансформаторов (Высота x Ширина x Длина x 0 отверстия), мм, не более - LMZ6-130-180-72

200 x 130 x 180 x 72

- LMZ6-150-120-72

200 x 150 x 120 x 72

- LMZ6-178-120-72

180 x 180 x 140 x 72

- LMZ6-228x188/150-75

230 x 190 x 150 x 75

- LMZ6-228x188/150-107

230 x 190 x 150 x 107

- LMZ6-228x188/220-75

230 x 190 x 220 x 75

- LMZ6-228x 188/220-107

230 x 190 x 220 x 107

Масса трансформатора, кг, не более - LMZ6-130-180-72

4

- LMZ6-150-120-72

5

- LMZ6-178-120-72

16

- LMZ6-228x 188/150-75 и LMZ6-228x188/150-107

10

- LMZ6-228x 188/220-75 и LMZ6-228x 188/220-107

15

Условия эксплуатации:

- температура окружающей среды, оС

от -25 до +40

Средний срок службы, лет, не менее

30

Средняя наработка на отказ, ч, не менее

262800

Знак утверждения типа

Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

LMZ6

1 шт.

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в разделе «Введение» Инструкции по установке, эксплуатации и техническому обслуживанию.

Нормативные документы, устанавливающие требования к трансформаторам тока LМZ6

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от «27» декабря 2018 г. № 2768
