Государственный реестр средств измерений

Метроштоки МШИ, 84035-21

84035-21
Метроштоки МШИ (далее - метроштоки) предназначены для измерений уровня нефти, нефтепродуктов, подтоварной воды и других химически неактивных жидкостей в транспортных и стационарных ёмкостях.
Карточка СИ
Номер в госреестре 84035-21
Наименование СИ Метроштоки
Обозначение типа СИ МШИ
Изготовитель Общество с ограниченной ответственностью "АЗТ КОМПЛЕКТ" (ООО "АЗТ КОМПЛЕКТ"), г. Белгород
Год регистрации 2021
Срок свидетельства 13.12.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Метроштоки МШИ (далее - метроштоки) предназначены для измерений уровня нефти, нефтепродуктов, подтоварной воды и других химически неактивных жидкостей в транспортных и стационарных ёмкостях.

Описание

Конструкция метроштоков представляет собой отрезок фасонного квадратного профиля специальных алюминиевых сплавов. На поверхность плоскости фасонного квадратного профиля наносится шкала, состоящая из миллиметровых, пятимиллиметровых и сантиметровых отметок. Шкала безнулевая, равномерная, однострочная, с вертикальным расположением чисел отсчета. Наносится шкала методом лазерного прожига. Метроштоки состоят из нескольких звеньев (штанг).

В начале шкалы метроштоков устанавливается сменный наконечник из латуни или специального алюминиевого сплава.

Принцип действия метроштоков заключается в считывании высоты уровня измеряемых сред в резервуаре со шкалы метроштока по верхней границе смачиваемости.

Метроштоки изготавливаются трёх модификаций: МШИ-2,5; МШИ-3,5 и МШИ-4,5, отличающихся длиной измерительной шкалы.

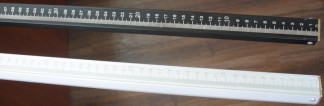

Фотография общего вида приведена на рисунке 1.

Пломбировка метроштоков не предусмотрена.

Нанесение знака поверки не предусмотрено.

Программное обеспечение

отсутствует

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 1 и 2 соответственно.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение для модис

жкации

МШИ-2,5

МШИ-3,5

МШИ-4,5

Длина измерительной шкалы, мм, не менее

2300

3300

4300

Пределы допускаемых отклонений длины измерительной шкалы и отдельных её интервалов при температуре (20 ± 5) °С, мм

-    по всей длине шкалы

-    от начала до середины шкалы

-    для сантиметровых интервалов

-    для миллиметровых интервалов

±2,0

±1,0

±0,5

±0,2

Цена деления шкалы, мм

1

Пределы допускаемого отклонения от перпендикулярности торцевой поверхности наконечника, °

±1

Пределы допускаемого отклонения от перпендикулярности отметок шкалы к оси метроштока, '

±30

Пределы допускаемого несовпадения начальной отметки шкалы метроштока с торцевой поверхностью наконечника, мм

±0,3

Таблица 2 - Технические характеристики

Наименование характеристики

Значение для модификации

МШИ-2,5

МШИ-3,5

МШИ-4,5

Длина метроштока, мм

(2500±3)

(3500±3)

(4500±3)

Масса, кг, не более

3

3,5

4

Длина отметок шкалы, мм:

- миллиметровых

(6±1)

- пятимиллиметровых

(8±1)

- сантиметровых

(11±1)

- дециметровых и метровых

(15±1)

Ширина отметок шкалы, мм, не более

0,4

Размеры шрифта цифр и букв отметок шкалы, обозначающие:

- метры

Пр3 ГОСТ 26.020-80

высотой 6 мм

- дециметры

Пр3 ГОСТ 26.020-80

высотой 5 мм

- сантиметры

Пр3 ГОСТ 26.020-80

высотой 3 мм

Наименование характеристики

Значение для модификации

МШИ-2,5 МШИ-3,5 МШИ-4,5

Шероховатость поверхности метроштока для нанесения шкалы Rа, мкм, не более

1,25

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +50

Знак утверждения типа

наносится на шильдик метроштока методом лазерной гравировки и в центр титульного листа паспорта типографским способом.

Комплектность

Комплектность метроштоков приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Метрошток

МШИ-Х*

1 шт.

Запасной наконечник

-

1 шт.

Заклёпка

-

3 шт.

Метрошток МШИ. Паспорт

МШИ 00 00 000 ПС

1 экз.

Примечание.

* X - в зависимости от модификации

Сведения о методах измерений

приведены в пункте 4.2 документа МШИ.00.00.000 ПС «Метрошток МШИ. Паспорт»

Нормативные документы

Зарегистрировано поверок 306
Поверителей 3
Актуальность данных 17.09.2024
