| Номер в госреестре | 84036-21 |
| Наименование СИ | Приборы для измерений артериального давления и частоты пульса цифровые |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | "Nihon Seimitsu Sokki Co., Ltd.", Япония; Завод-изготовитель Фирма "NISSEI PRECISION INSTRUMENTS (SUZHOU) CO., LTD", КНР |
| Год регистрации | 2021 |
| Срок свидетельства | 13.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений артериального давления и частоты пульса цифровые (далее -приборы) предназначены для измерений систолического и диастолического артериального давления крови и частоты пульса осциллометрическим методом.
Принцип действия приборов основан на анализе изменений осцилляций давления воздуха в манжете при плавном снижении его величины. Частота пульса определяется как среднее значение частоты осцилляций давления в манжете за несколько периодов сердечных сокращений.
Приборы состоят из корпуса с жидкокристаллическим дисплеем, внутри которого находится датчик давления, компрессор и узел обработки сигнала пульсовой волны. Манжета представляет собой пневматическую камеру в чехле с застежкой для её фиксации на руке или запястье. Приборы после включения питания автоматически осуществляют самотестирование, установку нуля канала измерений давления в манжете, индикацию заряда элементов питания и ошибок, возникающих в процессе измерения.
Приборы выпускаются в следующих исполнениях: DS-500, WS-1000 и WS-C2, отличающихся внешним видом, местом расположения манжеты и диапазонами измерений частоты пульса.

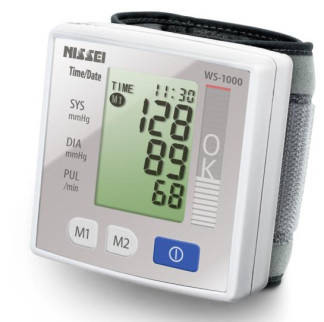

Общий вид приборов представлен на рисунках 1-3.
Пломбирование средств измерений от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на приборы не предусмотрено.
Заводской номер средства измерений наносится на корпус при помощи наклейки.
Приборы имеют внутреннее ПО. Внутреннее ПО является метрологически значимым и используется для преобразований давления пульсовых волн в цифровой код, для последующего хранения результатов и вывода их на дисплей. Конструкция приборов исключает возможность несанкционированного влияния на ПО приборов. Уровень защиты программного обеспечения «Высокий» в соответствии с Р50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| DS-500 | WS-1000 | WS-C2 | |
| Идентификационное наименование ПО | NH227 | NH223 | NH295 |
| Номер версии (идентификационный номер) ПО | V2 | V3 | - |
| Цифровой идентификатор ПО | Не используется | Не используется | Не используется |
Метрологические и основные технические характеристики приборов приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименования характеристики | Значение |
| Диапазон показаний давления воздуха в манжете, мм рт. ст. | от 0 до 300 |
| Диапазон измерений давления воздуха в манжете, мм рт. ст. | от 40 до 250 |
| Пределы допускаемой абсолютной погрешности измерений давления воздуха в манжете, мм рт. ст. | ±3 |
| Диапазон измерений частоты пульса, мин-1 - DS-500 и WS-1000 - WS-C2 | от 40 до 160 от 30 до 199 |
| Пределы допускаемой относительной погрешности измерений частоты пульса, % | ±5 |
| Наименования характеристики | Значение |
| Напряжение питания, В | |
| - DS-500 | 6 |
| - WS-C2, WS-1000 | 3 |
| Длина обхвата манжетой, см | |
| - DS-500 (длинна обхвата плеча) | от 22 до 32 |
| - WS-C2 (длинна обхвата запястья) | от 12,5 до 22,5 |
| - WS-1000 (длинна обхвата запястья) | от 12,5 до 21,5 |
| Количество результатов измерений, возможное записать в память устройств, ед. | |
| - DS-500, WS-1000 | 2x30 |
| - WS-C2 | 2x60 |
| Источник питания | 4 элемента питания типа АА или сетевой адаптер для WS-500; 2 элемента питания |
| типа ААА для WS-C2 и WS-1000 | |
| Масса (без учета элементов питания) г, не более | |
| - DS-500 | 260 |
| - WS-C2 | 100 |
| - WS-1000 | 118 |
| Габаритные размеры, мм (длина х ширина х высота) без учета манжеты, не более | |
| - DS-500 | 152,0x104,0x61,0 |
| - WS-C2 | 64,0x88,0x26,4 |
| - WS-1000 | 70,0x70,0x30,0 |
| Условия эксплуатации: | |
| - Температура окружающего воздуха, оС | от +10 до +40 |
| - Относительная влажность, %, | не более 85 |
| Условия хранения: - DS-500, WS-1000 | |
| Температура окружающего воздуха, оС | от минус 20 до плюс 50 |
| Относительная влажность, %, | не более 85 |
| - WS-C2 | |
| Температура окружающего воздуха, оС | от минус 20 до плюс 60 |
| Относительная влажность, %, | от 10 до 95 |
наносится при помощи наклейки на заднюю панель прибора (для исполнения DS-500) типографским способом на манжете (для исполнений WS-1000 и WS-C2) и (или) на руководство по эксплуатации типографским способом.
приведена в таблице 4.
| Наименование | Обозначение | Кол-во | Примечание |
| Прибор | DS-500, WS-1000 или WS-C2 | 1 | - |
| Футляр для хранения | - | 1 | Для исполнения WS-C2 и WS-1000 |
| Манжета | - | 1 | Для всех исполнений |
| Комплект батарей | - | 1 | Для всех исполнений |
| Адаптер сетевой | - | 1 | Для исполнения DS-500 |
| Руководство по эксплуатации | - | 1 | Для всех исполнений |
| Гарантийный талон | - | 1 | Для всех исполнений |
| Упаковка | - | 1 | Для всех исполнений |
приведены в разделе «Порядок измерения» в руководстве по эксплуатации для DS-500 и WS-1000. В разделе 9 руководства по эксплуатации для WS-C2
Нормативные документы, устанавливающие требования к приборам для измерений артериального давления и частоты пульса цифровым NISSEI
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
ГОСТ 31515.1-2012 Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 1. Общие требования
ГОСТ 31515.3-2012 Сфигмоманометры (измерители артериального давления) неинвазивные. Часть 3. Дополнительные требования к электромеханическим системам измерения давления крови
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3464 Об утверждении государственной поверочной схемы для электродиагностических средств измерений медицинского назначения Техническая документация фирмы Nihon Seimitsu Sokki Co.,Ltd.
| Зарегистрировано поверок | 47510 |
| Поверителей | 9 |
| Актуальность данных | 13.09.2024 |
