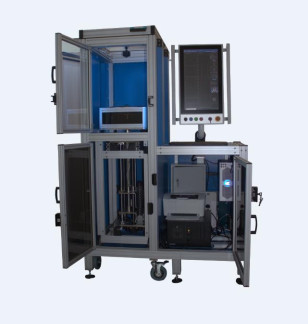

Установка автоматизированного неразрушающего контроля толщины никель-хромовых покрытий сборочных единиц КС ЖРД 14Д23 Обозначение отсутствует, 84039-21

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Программное обеспечение установки автоматизированного неразрушающего контроля толщины никель-хромовых покрытий сборочных единиц КС ЖРД 14Д23

Номер версии (идентификационный номер) ПО

не ниже 1.0

Цифровой идентификатор ПО

-

Наименование характеристики

Значение

Диапазон измерений координаты положения датчика толщиномера, мм

от 15 до 310

Пределы допускаемой абсолютной погрешности измерений координаты положения датчика толщиномера, мм

-    в диапазоне от 15 до 185 мм включ.

-    в диапазоне свыше 185 до 310 мм

±1

±4

Диапазон измерений толщины, мкм

-    никелевого покрытия

-    хромового покрытия (с подслоем никеля)

от 50 до 600 от 40 до 200

Пределы допускаемой относительной погрешности измерений толщины покрытий, %

±10

Наименование характеристики

Значение

Диапазон вращения объекта контроля, °

от 0 до 360

Габаритные размеры объекта контроля, мм - диаметр

180

- высота

356

Габаритные размеры, мм, не более - длина

1300

- ширина

800

- высота

1840

Масса, кг, не более

300

Напряжение сети питания, В

от 210 до 230

Частота напряжения сети питания, Гц

от 48,75 до 51,25

Потребляемая мощность, ВА, не более

2500

Условия эксплуатации - температура окружающего воздуха, С°

от +15 до +35

- относительная влажность окружающего воздуха при температуре 25 С, %, не более

80

Наименование

Обозначение

Количество

1. Установка автоматизированного неразрушающего контроля толщины никель-хромовых покрытий сборочных единиц КС ЖРД 14Д23, в составе:

1.1    Корпус установки автоматизированного неразрушающего контроля толщины никель-хромовых покрытий сборочных единиц КС ЖРД 14Д23

1.1.1    Каркас несущий

1.1.2    Каркас внутренний

1.1.3    Кронштейн панели оператора

1.2    Устройство позиционирования датчика толщиномера

1.2.1    Манипулятор датчика толщиномера

1.2.2    Узел подъема датчика толщиномера

1.3    Устройство вращения и центрирования объекта контроля

1.3.1    Узел прижимной

1.3.2    Проставка кольцевая

1.4    Блок толщиномера

1.4.1    Датчик толщиномера

1.4.2    Плата обработки датчика толщиномера

1.4.3    Переносной толщиномер покрытий

1.5    Комплект систем обеспечения контроля толщины

1.5.1    Система видеофиксации

1.5.2    Система подсветки рабочей зоны

1.6    Блок управления и питания

1.6.1    Панель оператора

1.6.2    Компьютер промышленный

1.6.3    Блок управления

1.6.4    Шкаф силовой

1.7    Комплект контрольных образцов толщины никель-хромовых покрытий

1.8    Комплект ЗИП-О

1.9    Программное обеспечение на CD-диске

зав. № 001

1 шт.

ЕРКД.301241.004

1 шт.

ЕРКД.301241.005

1 шт.

ЕРКД.301241.006

1 шт.

ЕРКД.301241.007

1 шт.

ЕРКД.442521.001

1 шт.

ЕРКД.442521.002

1 шт.

ЕРКД. 442521.003

1 шт.

ЕРКД.412212.102

1 шт.

ЕРКД.304272.001

3 шт.

-

1 шт.

ЕРКД.412212.103

1 шт.

-

1 шт.

-

1 шт.

-

1 шт.

ЕРКД.421415.001

1 шт.

-

1 шт.

-

4 шт.

ЕРКД.421417.006

1 шт.

BR Automation Panel 5000 21.5

1 шт.

iROBO-3000-00-i6-G4

1 шт.

ЕРКД.421417.004

1 шт.

ЕРКД.566115.001

1 шт.

ЕРКД.766619.013

1 шт.

ЕРКД.412923.005

1 шт.

ЕРКД.00045-01

1 шт.

2 Паспорт

ЕРКД.412212.100ПС

1 экз.

3 Руководство по эксплуатации

ЕРКД.412212.100РЭ

1 экз.

Наименование

Обозначение

Количество

4 Формуляр на ПО

ЕРКД.00045-01 30 01

1 экз.

5 Руководство оператора на ПО

ЕРКД.00045-01 34 01

1 экз.

6 Методика поверки

651-21-054 МП

1 экз.
