| Номер в госреестре | 84047-21 |
| Наименование СИ | Датчики температуры |
| Обозначение типа СИ | GP-50 |
| Изготовитель | GP:50 NY Ltd., США |
| Год регистрации | 2021 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры GP-50 (далее - датчики) предназначены для измерения температуры гидравлического масла на глубине до 9144 метров.
Принцип действия датчиков основан на использовании термоэлектрического эффекта для измерения сопротивления.
Конструкция датчиков обеспечивает устойчивость к коррозии. Область применения датчиков -морская нефте- и газодобыча, на надводных и дистанционно управляемых подводных аппаратах.
Датчики крепятся к интерфейсному блоку телеуправляемого необитаемого подводного аппарата (ТНПА) для измерения температуры гидравлического масла в системе. Температурный выход: стандартный двухпроводной платиновый термометр сопротивления 100 Ом или 2-проводный платиновый термометр сопротивления 1000 Ом (опция). Датчики преобразуют изменение сопротивления в унифицированный выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА, напряжения постоянного тока в диапазоне от 0 до 5 В или от 0 до 10 В, либо в цифровые коды (выходные интерфейсы RS 232, RS 485 и Can).
Общий вид датчиков представлен на рисунке 1. Пломбирование датчиков не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт датчиков в соответствии с действующим законодательством. Датчики имеют серийные номера, обеспечивающие идентификацию каждого экземпляра. Маркировка и серийные номера датчиков наносятся на корпус датчиков методом гравировки (рисунок 2).
В номер закладываются конкретные параметры, маркировка 7850-8737-SZ имеет следующие характеристики:
7850-8737- SZ
1) базовый номер модели который
обозначает “подводный датчик температуры”;-
2) индивидуальная модификация с определенным набором параметров: резьба, диаметры и другие параметры;
3) откалиброванный диапазон температуры: от минус 26°С до 133°С.-

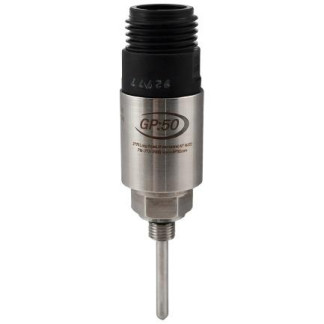

Рисунок 1 - Общий вид датчиков Рисунок 2 - маркировка датчиков
температуры GP-50
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -26 до +133 |
| Пределы основной допускаемой приведенной к верхнему пределу измерений температуры погрешности, % | ±1 |
| Условное обозначение НСХ по ГОСТ 6651 -2009/МЭК 60751 | Pt100, Pt1000 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 Pt |
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от -0,5 до +30 |
| Выходной сигнал напряжения постоянного тока, В | от 0 до 5 от 0 до 10 |
| Выходной сигнал силы постоянного тока, мА | от 4 до 20 |
| Напряжение питания постоянного тока, В | от 18 до 36 |
| Диапазон температур при транспортировании, °С | от -50 до +40 |
| Максимальная влажность окружающего воздуха в транспортной таре при температуре + 35 °С, % | 98 |
| Габаритные размеры, мм, не более: - длина измерительной вставки - диаметр монтажной части измерительной вставки | 76,2 29,97 |
| Масса, кг, не более | 0,2 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 87600 |
наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчики температуры | GP-50 | 1 ед. |
| Паспорт | GP^^l^.^ | 1 экз. |
приведены в разделе 2.2 паспорта.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Техническая документация фирмы GP:50 NY Ltd.
