| Номер в госреестре | 84048-21 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | MicroView ATEX |
| Изготовитель | Moisture Control & Measurement Ltd., Великобритания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы MicroView ATEX (далее - анализаторы) предназначены для измерений влажности газов, в том числе природных.
Принцип действия анализаторов - сорбционный, основанный на поглощении содержащейся в газе влаги кремниевым датчиков, выполненным по твердотельной технологии.
Анализаторы представляют собой прибор проточного типа, обеспечивающие автоматизированное измерение и представление информации о влажности газов.
Анализаторы не критичны к скорости протекающего газа и давления, однако оптимальными считаются условия измерений при атмосферном давлении газа и скорости его протекания через анализатор и 0,05 ... 1,0 л/мин.
Датчик анализатора снабжен системой терморегулирования для исключения погрешностей, возникающих из-за колебаний температуры. При этом температуры датчика поддерживается на значении примерно +46 °С.
Анализаторы оборудованы устройством высокотемпературной принудительной осушки датчика (средство Push Purge), которое позволяет контролировать работоспособность датчика и удалять нежелательные загрязнения с его поверхности.
Анализаторы оборудованы жидкокристаллическим индикатором, представляющими результаты измерений в единицах абсолютной влажности (млн-1)
Анализаторы имеют портативное исполнение (размещается в переносном ударопрочном кейсе) и для размещения в монтажном каркасе.
Для интеграции с системами управления у анализатора, предназначенного для размещения в монтажном каркасе предусмотрены аналоговый, цифровые и релейные выходы
К данному типу относятся анализаторы с серийными номера SC5075, SX6249, SX6250, SX6251.
Общий вид анализаторов представлен на рисунке 1 .
Маркировка анализаторов, в том числе нанесение серийного номера, производится путём наклеивания маркировочной таблички на лицевую панели анализаторов.
Пломбирование анализаторов не предусмотрено.
Нанесения знака поверки на анализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
а) б)

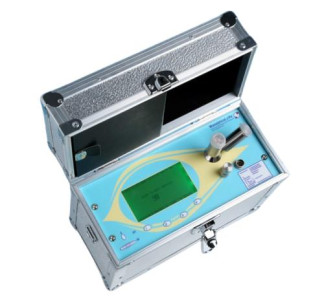

Рисунок 1 - Общий вид анализаторов MicroView ATEX а) портативный б) для размещения в монтажный каркас
Анализаторы имеют метрологически значимое встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице - 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО |
| Номер версии (идентификационный номер) ПО, не ниже | 01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютной влажности, млн-1 | от 0 до 1000 |
| Пределы допускаемой приведенной1) погрешности на участке диапазона измерений от 0 до 100 млн-1 включ., % | ±5 |
| Пределы допускаемой относительной погрешности на участке диапазона измерений св. 100 до 1000 млн-1, % | ±5 |
| 1) - приведенная погрешность нормирована к верхнему значению диапазона измерений. | |
| Наименование характеристики | Значение |
| Напряжение постоянного тока, В | 12 |
| Габаритные размеры (длинахширинахвысота), мм, не более - портативный - для размещения в монтажный каркас | 325 х 160 х 305 200 х 100 х 62 |
| Масса, кг, не более - портативный - для размещения в монтажный каркас | 7 1 |
| Условия эксплуатации: - температура окружающей среды, °C: - портативный - для размещения в монтажный каркас - относительная влажность, % - атмосферное давление, кПа | от -20 до +60 от -20 до +50 от 30 до 80 от 84 до 106,7 |
наносится типографским способом на титульный лист паспорт. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор MicroView ATEX - для размещения в монтажный каркас, сер. № SC5075 - портативный, сер. № SX6249, SX6250, SX6251 | - | т. т. S S 1 3 |
| Зарядное устройство | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 документа «Анализаторы MicroView ATEX. Паспорт»
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений влажности газов».
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
Техническая документация фирмы-изготовителя «Moisture Control & Measurement Ltd», Великобритания
