| Номер в госреестре | 84049-21 |
| Наименование СИ | Анализатор |
| Обозначение типа СИ | Spark H2O |
| Изготовитель | "Tiger Optics, LLC", США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор Spark H2O (далее - анализатор) предназначен для измерений объемной доли влаги (ОДВ) в инертных газовых средах.
Принцип действия анализатора основан на CRDS-спектроскопии, в основе которого лежит измерение времени затухания многократно переотражённого инфракрасного лазерного луча в оптической газовой кювете в зависимости от объема влаги газовой среде.
Анализатор выполнен в едином корпусе, в котором установлены оптическая газовая кювета, источник и приемник излучения, контроллер. На передней панели прибора расположен сенсорный экран, который обеспечивает вывод формулы определяемого компонента, результатов измерений в выбранных единицах измерений, а также управление работой прибора. На задней стороне корпуса установлены штуцер для отбора проб, штуцер байпасного сброса, штуцер выхода анализируемого газа и разъем питания.
Для интеграции с системами управления предусмотрены аналоговый, цифровые и релейные выходы.
К данному типу относятся анализатор с серийным номером 6055-106-4.

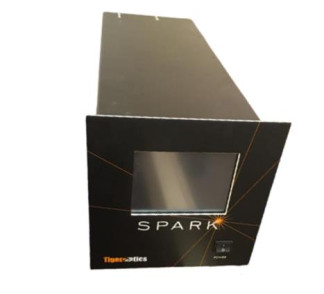

Общий вид анализатора представлен на рисунке 1.
Маркировка анализатора, в том числе нанесение серийного номера, производится путём наклеивания маркировочной таблички на задней стороне анализатора.
Пломбирование анализатора не предусмотрено.
Нанесения знака поверки на анализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Анализаторы имеют метрологически значимое встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
ПО выполняет следующие основные функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на дисплее;
- передачу результатов измерений по интерфейсу связи с компьютером;
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль общих неисправностей (связь, конфигурация);
- контроль архивации измерений;
- отображения результатов измерений и управления по цифровому интерфейсу RS-232 и MODBUS TCP на ПК.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице - 1
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | встроенное ПО |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0.7 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений определяемого компонента | Пределы допускаемой погрешности, % | ||
| приведенная | относительная | |||
| ОДВ | от 0 до 450 млн-1 | от 0 до 100 млн-1 включ. | ±5 | |
| св. 100 до 450 млн-1 | ±5 | |||
| 1) - приведенная погрешность нормирована к верхнему значению диапазона измерений. | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 90 до 240 50/60 |
| Потребляемая мощность, Вт, не более | 40 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 600х218х223 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до 40 от 30 до 80 от 84 до 106 |
| Объемный расход газовой смеси на входе газоанализатора, дм3 /мин, не более | 2 |
| Наименование характеристики | Значение |
| Средний срок службы, лет Средняя наработка на отказ, ч | 25 40000 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор Spark H2O, серийный номер 6055-106-4 | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 документа «Анализатор Spark H2O. Паспорт»
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
Техническая документация фирмы-изготовителя «Tiger Optics, LLC», США
