| Номер в госреестре | 84050-21 |
| Наименование СИ | Газоанализатор |
| Обозначение типа СИ | SERVOPRO FID |
| Изготовитель | "Servomex Group Limited", Великобритания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализатор SERVOPRO FID (далее - газоанализатор) предназначен для определения объемной доли суммы углеводородов в аргоне, гелий, кислороде, азоте и воздухе в пересчете на метан.
Принцип действия основан на применении детектора ионизации в пламени. Конструктивно газоанализатор выполнен в виде единого блока с дисплеем и клавиатурой.
Газоанализатор позволяет установить два порога срабатывания встроенной сигнализации при контроле текущего значения содержания суммы углеводородов. Для интеграции с системами управления предусмотрены аналоговые, цифровые и релейные выходы.
Газоанализатор предназначен для монтажа в стандартную 19" стойку или в шкаф в некатегорийном помещении.

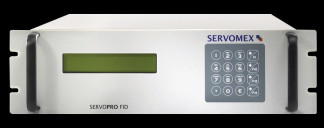

К данному типу относятся газоанализатор с серийным номером 01000A1/19017. Общий вид газоанализатора представлен на рисунке 1 .
Маркировка газоанализатора, в том числе нанесение серийного номера, производится путём наклеивания маркировочной таблички на заднюю панель газоанализатора. Пломбирование газоанализатора не предусмотрено.
Нанесения знака поверки на газоанализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице - 1
Таблица 1 - Идентификационные данные ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО, не ниже | Цифровой идентификатор ПО (контрольная сумма метрологически значимой части ПО) | Алгоритм вычисления цифрового идентификатора ПО |
| PIC Board Software | 01000-cu0 0.hex | 1 | 978e2a41df33c5f0 79ba3febcf09e868 | MD5 |
| IO Board Software | 01000-FI0 1.hex | 1 | 3ed87e72c6f8a98d 8702dd92aa24d7aa | MD5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений суммы углеводородов, млн-1 (в пересчете на метан) | от 0 до 10 включ. св. 0 до 100 |
| Пределы допускаемой приведенной1) погрешности на участке диапазона измерений от 0 до 10 млн-1, % Пределы допускаемой относительной погрешности на участке диапазона измерений св. 10 до 100 млн-1, % | ±15 ±15 |
| 1) - приведенная погрешность нормирована к верхнему значению диапазона измерений. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+33 50/60 |
| Потребляемая мощность, ВА, не более | 150 |
| Габаритные размеры (Высота х Ширина х Глубина), мм, не более | 133 х 483 х 457 |
| Масса, кг, не более | 12 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +40 от 0 до 95 (без конденсации) от 80 до 104 |
наносится типографским способом на титульный лист паспорта.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор SERVOPRO FID сер. № 01000A1/19017 | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 документа «Газоанализатор SERVOPRO FID. Паспорт»
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
Техническая документация фирмы-изготовителя «Servomex Group Limited», Великобритания
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
