| Номер в госреестре | 84051-21 |
| Наименование СИ | Газоанализатор |
| Обозначение типа СИ | SERVOPRO PLASMA |
| Изготовитель | "Servomex Group Limited", Великобритания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализатор SERVOPRO PLASMA (далее - газоанализатор) предназначен для определения объёмной доли азота в гелии.
Принцип действия газоанализатора основан на непрерывном измерении интенсивности излучения молекулярной полосы азота методом эмиссионной спектроскопии.
Конструктивно газоанализатор представляет собой металлический корпус, в котором размещены измерительная ячейка, микропроцессор и коммуникации. На передней панели прибора расположен дисплей и клавиатура.
Работой измерительной ячейки управляет микропроцессор. Измерительная ячейка устанавливается и пломбируется на фирме-изготовителе и вскрытию не подлежит.
Конструктивные особенности измерительной ячейки позволяют проводить измерения в автоматическом режиме, не требуя постоянного присутствия оператора. Работой газоанализатора можно управлять при помощи подключенного к интернету (или локальной сети) компьютера (при наличии соответствующего порта в конкретном приборе).
Для выделения спектральной линии используется специальный фильтр, разработанный исключительно для этого применения. Изменения температуры и влажности фильтра, а также его старение не оказывают воздействия на его рабочие характеристики.
Настроечные параметры и результаты измерений отображаются на дисплее.
Для интеграции с системами управления предусмотрены аналоговые, цифровые и релейные выходы.
Газоанализатор предназначен для монтажа в стандартную 19" стойку.

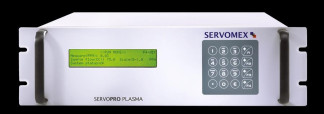

Общий вид газоанализатора и место пломбирования аналитической ячейки представлены на рисунках 1 и 2.
Маркировка газоанализатора, в том числе нанесение серийного номера, производится путём наклеивания маркировочной таблички на заднюю панель газоанализатора.
Нанесения знака поверки на газоанализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Пломба
Газоанализатор имеет метрологически значимое встроенное программное обеспечение (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице - 1
| Идентификационные данные (признаки) | Значение |
| Наименования программного обеспечения | 02001-cu0-0 |
| Идентификационное наименование ПО | 02001-cu0-0.hex |
| Номер версии (идентификационный номер) ПО, не ниже | 3.85 |
| Цифровой идентификатор ПО | 5A6DF294CFC22B54EF7664 447CA425FB |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерений объемной доли определяемого компонента | Пределы допускаемой погрешности, % | ||
| приведённая 1) | относи тельная | |||
| N2 в He | от 0 до 100 млн 1 | от 0 до 10 млн-1 включ. | ±15 | - |
| св. 10 до 100 млн-1 | - | ±15 | ||
| 1) - приведенная погрешность нормирована к верхнему значению диапазона измерений. | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+33 50/60 |
| Потребляемая мощность, ВА, не более | 100 |
| Габаритные размеры (Высота х Ширина х Глубина), мм, не более | 133 х 482 х 457 |
| Масса, кг, не более | 15 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +5 до +40 от 0 до 95 (без конденсации) от 80 до 104 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор SERVOPRO PLASMA, сер. № 4096219 | - | 1 шт. |
| Программное обеспечение | - | 1 шт. |
| Кабель питания | - | 1 шт. |
| Паспорт | - | 1 экз. |
приведены в разделе 1 документа «Газоанализатор SERVOPRO PLASMA. Паспорт»
Нормативные документы, устанавливающие требования к газоанализатору SERVOPRO PLASMA
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»
Техническая документация фирмы-изготовителя «Servomex Group Limited», Великобритания
