| Номер в госреестре | 84054-21 |
| Наименование СИ | Приборы ультразвуковые |
| Обозначение типа СИ | Pundit |
| Изготовитель | Компания "Proceq SA", Швейцария |
| Год регистрации | 2021 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы ультразвуковые Pundit (далее - приборы ультразвуковые) предназначены для измерений времени распространения ультразвуковых колебаний (УЗК) в строительных материалах, бетоне, горных породах, композитах, керамике и других материалах.
Принцип действия приборов ультразвуковых основан на измерении временного интервала между моментом излучения и моментом приёма ультразвукового (УЗ) импульса, прошедшего через контролируемый объект или конструкцию при известной базе прозвучивания. Данные о времени или скорости распространения УЗ импульса используются для определения прочности бетона, кирпича и силикатных камней по экспериментально установленным в соответствии с методиками ГОСТ 17624-2012 и ГОСТ 24332-88 градуировочным зависимостям «время распространения УЗ импульса - прочность строительного материала».
Прибор ультразвуковой представляет собой электронный блок с подключаемыми к нему при помощи соединительных кабелей УЗ пьезоэлектрическими преобразователями (ПЭП) для сквозного или поверхностного прозвучивания.
УЗ ПЭП состоит из генераторного блока, предназначенного для формирования и излучения ультразвуковых импульсов в контролируемый объект, и приемного блока, предназначенного для приема и первичной обработки принятых УЗ импульсов, прошедших через контролируемый объект.
Приборы ультразвуковые Pundit используют с УЗ ПЭП с рабочими частотами 24, 54, 150, 250 и 500 кГц (продольная УЗ волна) и УЗ ПЭП с рабочей частотой 40 кГц с сухим контактом (поперечная УЗ волна).
Приборы ультразвуковые Pundit выпускаются в следующих модификациях: Pundit Lab+ и Pundit PL-200, которые отличаются друг от друга конструкцией и функциональными возможностями электронных блоков. Прибор Pundit Lab+ позволяет контролировать форму сигнала на вынесенном осциллографе, на встроенном экране электронного блока или с помощью программного обеспечения Pundit Link на вынесенном ПК. Обе модификации совместимы с УЗ ПЭП разного исполнения.
Электронный блок прибора Pundit Lab+ обеспечивает установку системных настроек, выбор измеряемых параметров, автоматическую настройку уровня излучаемого ультразвука и усиления УЗ импульсов, установку длительности импульса, хранение результатов измерений во встроенной памяти.
Электронный блок прибора Pundit PL-200 имеет все возможности Pundit Lab+ и обеспечивает ряд дополнительных возможностей:
- качественная визуализация информации о форме сигнала на графическом экране блока;
- доступ к настройкам параметров измерений через графический экран;
- ручная регулировка порога распознавания сигнала (с помощью активного курсора);
- функции масштабирования и прокрутки для анализа сигналов;
- встроенный усилитель сигнала для работы с кабелями до 30 м.
Ограничение доступа к метрологически значимым узлам обеспечивается специальной конструкцией корпуса и пломбированием одного или нескольких стягивающих винтов корпуса, залитых локтайтом.

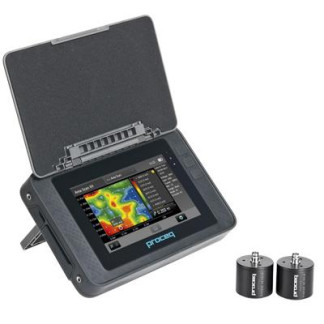

Общий вид приборов ультразвуковых Pundit с указанием места нанесения пломбировки представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится печатным способом на корпус прибора ультразвукового в месте, указанном на рисунке
2.
Программное обеспечение (ПО) выполняет функции управления приборов ультразвуковых и изменения его настроек, регистрации и визуализации измерений, а также обработки их результатов, сохранения файлов настроек и файлов с результатами контроля. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Модификация | |
| Pundit Lab+ | Pundit PL-200 | |
| Идентификационное наименование ПО | Pundit Lab+ | Pundit PL-200 |
| Номер версии (идентификационный номер) ПО | 2.4.0 и выше | 1.0.4 и выше |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений времени распространения УЗК, мкс - Pundit Lab+ - Pundit PL-200 | от 1 до 9985 от 4 до 7925 |
| Пределы допускаемой абсолютной погрешности измерений времени распространения УЗК при нормальных условиях, мкс: - для УЗ ПЭП с рабочими частотами 24, 54, 150, 250 и 500 кГц (продольная УЗ волна) - для УЗ ПЭП 40 кГц с сухим контактом (поперечная УЗ волна) | ±(0,10 + 0,0Н*) ±2 |
| *где t - измеренное время распространения УЗК в мкс. ** При использовании УЗ ПЭП 40 кГц с сухим контактом (поперечная УЗ волна). | |
| Наименование характеристики | Значение |
| Уровни усиления сигнала | 1x, 2x, 5x, 10x, 20x, 50x, 100x, 200x, 500x, 1000x, AUTO |
| Рабочие частоты УЗ ПЭП, кГц | 24, 40, 54, 150, 250, 500 |
| Пределы допускаемого отклонения частот УЗ ПЭП, % | ±10 |
| Диапазон показаний времени распространения УЗК, мкс - Pundit Lab+ - Pundit PL-200 | от 0,1 до 9999 от 0,1 до 7930 |
| Пределы допускаемой абсолютной погрешности показаний времени распространения УЗК, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур, мкс | ±(0,050 + 0,005-t*) |
| Электропитание, Pundit Lab+, напряжение, В - 4 аккумулятора типа AA - через зарядное устройство USB <500 мА - непосредственно через кабель USB ПК Время работы при полностью заряженных аккумуляторах, ч, не менее | 4,8±0,4 5,00±0,25 5,00±0,25 20 |
| Электропитание, Pundit PL-200, напряжение, В - литий полимерный аккумулятор, 14 Ач - сетевая розетка 2,0 А Время работы при полностью заряженном аккумуляторе, ч, не менее | 3,6±0,3 от 9 до 12 8 |
| Нормальные условия: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °C, %, не более | от +15 до +35 95 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - Pundit Lab+ - Pundit PL-200 - относительная влажность воздуха при 25 °С, %, не более | от -10 до +60 от -10 до +50 95 |
| Габаритные размеры электронных блоков (длинахвысотахширина), мм, не более - Pundit Lab+ - Pundit PL-200 | 172x55x220 250x62x162 |
| Длина кабеля BNC, мм, не менее | 1450 |
| Масса электронного блока, кг, не более - Pundit Lab+ - Pundit PL-200 | 1,300 1,525 |
| *где t - измеренное время распространения УЗК в мкс | |
Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность приборов ультразвуковых
| Наименование | Обозначение | Количество |
| Электронный блок прибора ультразвукового1 | Pundit Lab+ или Pundit PL-200 | 1 шт. |
| УЗ ПЭП2) 54 кГц | - | 2 шт. |
| Кабель BNC длиной 1,5 м | - | 2 шт. |
| Калибровочный образец | - | 1 шт. |
| Контактная жидкость (гель) | - | 1 шт. |
| Переходник с кабелем USB (Pundit Lab+) | - | 1 шт. |
| Зарядное устройство (Pundit PL-200) | - | 1 шт. |
| Программное обеспечение | - | 1 диск |
| Футляр | - | 1 шт. |
| Переносной ремень (Pundit PL-200) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) Модификация по требованию заказчика 2) По заказу поставляются УЗ ПЭП: продольной УЗ волны 24, 150, 250 и/или 500 кГц; поперечной УЗ волны 40 и/или 250 кГц. | ||
приведены в разделе 5 руководства по эксплуатации «Приборы ультразвуковые Pundit Lab+» и в разделе 3 руководства по эксплуатации «Приборы ультразвуковые Pundit PL-200».
Техническая документация компании «Proceq SA», Швейцария.
