| Номер в госреестре | 84056-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LZZBJ9-12/185h/2 |
| Изготовитель | ABB Electrical Equipment (Xiamen) Co., Ltd., Китай |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LZZBJ9-12/185h/2 (далее - трансформаторы) предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам, устройствам защиты и управления в электросетях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции. Трансформатор состоит из одного магнитопровода с несколькими вторичными обмотками, которые залиты эпоксидной смолой.
Трансформаторы по принципу конструкции - опорные, с литой изоляцией.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок, каждая с отверстиями для болтов. Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформаторов на узкой боковой стенке. Крышка, закрывающая зажимы, имеет возможность пломбировки для исключения несанкционированного доступа.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов. Заземляющий зажим находится на опорной плите трансформаторов. На боковой стенке корпуса трансформаторы имеют табличку технических данных.

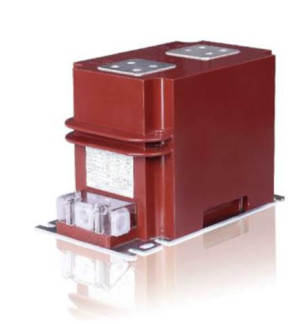

Общий вид трансформаторов и место пломбирования представлены на рисунке 1.
Знак поверки наносится в свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов тока
| Наименование параметра | Значение |
| Заводские номера | 117242106, 117222106, 121092106, 117192106, 121072106, 121082106, 121102106, 117202106, 117232106, 121112106, 117212106, 121122106 |
| Год выпуска | 2021 |
| Номинальное напряжение, кВ | 6,3 |
| Наибольшее рабочее напряжение, кВ | 12 |
| Номинальный первичный ток, А | 2500 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота переменного тока, Гц | 50 |
| Класс точности обмоток для измерений | 0,5S |
| Класс точности обмоток для защиты | 10P |
| Номинальная вторичная нагрузка для измерений, В-А | 5 |
| Номинальная вторичная нагрузка для защиты, В-А | 15 |
Таблица 2 - Основные технические характеристики трансформаторов тока
| Наименование параметра | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
| Средний срок службы, не менее, лет | 30 |
| Средняя наработка на отказ не менее, ч | 262800 |
наносится на паспорт типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | LZZBJ9-12/185h/2 | 12 шт. |
| Паспорта | - | 12 шт. |
| Инструкция по установке, эксплуатации и техническому обслуживанию | - | 1 шт. |
приведены в разделе «Инструкция по применению и техническому обслуживанию» в инструкции по установке, эксплуатации и техническому обслуживанию.
Нормативные документы, устанавливающие требования к трансформаторам
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
