| Номер в госреестре | 84064-21 |
| Наименование СИ | Манометры |
| Обозначение типа СИ | Ashford |
| Изготовитель | "Ashford Instrumentation Ltd.", Великобритания |
| Год регистрации | 2021 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры Ashford (далее - манометры) предназначены для измерения избыточного давления различных сред (жидкость, газ и пар) относительно давления окружающей морской воды.
Принцип действия манометров основан на сравнении подводных показаний с давлением окружающей среды на глубине, при этом нулевая точка будет равна давлению окружающей среды. Зависимость между измеряемым давлением и упругой деформацией чувствительного элемента выражена перемещением её свободного конца и преобразованием передаточным механизмом в угловое перемещение показывающей стрелки.
Манометры состоят из стального корпуса (SS 316), имеющего защитное покрытие. В конструкцию манометров встроены задние компенсирующие диафрагмы.
Манометры выпускаются в следующих модификациях ITECH0400D и ITECH71200A, которые отличаются диапазонами измерений.
Маркировка и серийные номера манометров наносятся на циферблат следующим образом сверху вниз:
1. Серийный номер №;
2. Применяемый стандарт: EN 837-1;
3. Максимальная расчетная глубина: 3000 metres;
4. i-Tech7 эмблема;
5. Маркировка CE
6. Единица измерения: бар;
7. Класс точности: CL1.0 (Класс 1.0 %);
Общий вид манометров представлен на рисунке 1. Пломбирование манометров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт манометров в соответствии с действующим законодательством. Манометры имеют серийные номера в виде цифрового значения, обеспечивающие идентификацию каждого экземпляра, номер наносится на циферблат методом гравировки (рисунок 1 ).

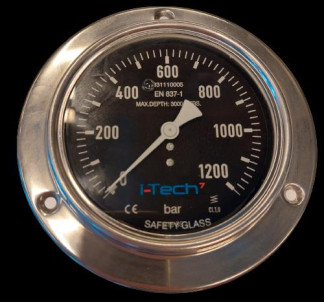

Рисунок 1 - Общий вид манометров Ashford
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений избыточного давления, МПа (бар)1) - для модификации ITECH0400D - для модификации ITECH71200A | от 0 до 40 (от 0 до 400) от 0 до 120 (от 0 до 1200) |
| Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений избыточного давления | ±1 |
| Класс точности | 1,0 |
| Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений | ±0,4 |
| 1) - ВПИ измерений избыточного давления выбираются потребителем при заказе | |
| Наименование характеристики | Значение |
| Номинальный диаметр корпуса, мм, не более | 100 |
| Масса с заполнением гидравлической жидкостью, кг, не более | 0,90 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающей среды, % | от 0 до 60 100 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +18 до +22 |
| Средняя наработка на отказ, ч, не менее | 87600 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность манометров
| Наименование | Обозначение | Количество |
| Манометры | Ashford | 1 шт. |
| Паспорт | ASHF0RD.00.001 ПС | 1 экз. |
приведены в разделе 2.1 «Описание средства измерений» ASHFORD.00.001 ПС
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
Техническая документация «Ashford Instrumentation Ltd», Великобритания
| Зарегистрировано поверок | 90 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
