| Номер в госреестре | 84065-21 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-12,5 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ГРОМ" (ООО НПП "ГРОМ"), г. Тюмень |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-12,5 предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуара стального горизонтального цилиндрического РГС-12,5 основан на заполнении его нефтепродуктами до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.
Тип резервуара стального горизонтального цилиндрического РГС-12,5 - подземный. Резервуар стальной горизонтальный цилиндрический РГС-12,5 представляет собой сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемо -раздаточными устройствами и люками.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства.
Заводской номер резервуара нанесен типографским способом на паспорт.
Резервуар стальной горизонтальный цилиндрический РГС-12,5 расположен на территории ТСБ-1 АО «Газпромнефть-ОНПЗ».
Эскиз резервуара стального горизонтального цилиндрического РГС-12,5 представлен на рисунке 1.

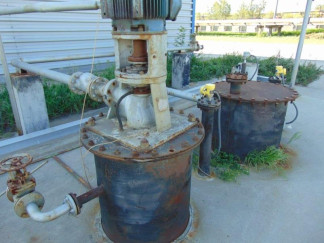

Рисунок 2 - Горловины и замерные люки резервуара стального горизонтального
Горловины и замерные люки резервуара стального горизонтального цилиндрического РГС-12,5 представлены на рисунке 2.
цилиндрического РГС-12,5
Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | нефтепродукты |
| Габаритные размеры, мм, не более | |
| - высота | 3316 |
| - диаметр | 2000 |
| Диапазон температуры окружающего воздуха, °С | от - 50 до + 50 |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический РГС-12,5, зав. № 14 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
