Приборы многофункциональные измерительные SM (далее - приборы) предназначены для измерений напряжения и силы переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, частоты переменного тока, коэффициента мощности, а также параметров качества электрической энергии в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
| Номер в госреестре | 84068-21 |
| Наименование СИ | Приборы многофункциональные измерительные |
| Обозначение типа СИ | SM |
| Изготовитель | Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 14.12.2026 |
| Описание типа | скачать |
Приборы многофункциональные измерительные SM (далее - приборы) предназначены для измерений напряжения и силы переменного тока, активной, реактивной, полной электрической мощности, активной и реактивной электрической энергии, частоты переменного тока, коэффициента мощности, а также параметров качества электрической энергии в трехфазных трехпроводных, трехфазных четырехпроводных электрических сетях.
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на дисплее.
Конструктивно приборы выполнены в пластмассовом корпусе и состоят из входных первичных преобразователей напряжения и силы переменного тока, АЦП, микропроцессора, дисплея.
Приборы выпускаются в модификациях SM-H, SM-E, SM-B-72, SM-B-96, SM-G33H отличающихся метрологическими и техническими характеристиками, типом дисплея, выполняемыми функциями.
Приборы модификации SM-Е имеют LED-дисплей, модификации SM-H -жидкокристаллический дисплей (далее - ЖК-дисплей), модификации SM-G33H - сегментный ЖК-дисплей, модификации SM-B-72, SM-B-96 - LCD-дисплей.
На задней панели расположены вводы питания прибора, измерительные входы, а также выводы интерфейсов RS-485, дискретные входы, импульсные выходы. Перечисленные входы и выходы гальванически разделены. Четыре кнопки на лицевой панели позволяют просматривать на дисплее измеряемые величины и настраивать прибор.
Заводской номер наносится на маркировочную наклейку типографским методом в виде буквенно-цифрового кода.

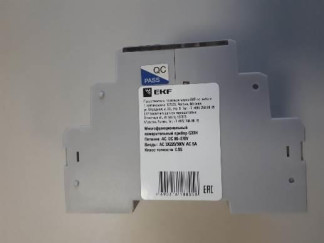

Общий вид приборов представлен на рисунке 1. Нанесение знака поверки на приборы в обязательном порядке не предусмотрено. Пломбирование приборов не предусмотрено.
Программное обеспечение (далее - ПО) приборов является встроенным. Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
ПО является метрологически значимым.
Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств (программы-отладчики и редакторы жесткого диска, средства программной разработки).
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение для модификации |
|||
|
SM-E |
SM-G33H |
SM-Н |
SM-B-96, SM-B-72 |
|
|
Идентификационное наименование ПО |
SME |
G33H |
SMH |
SMB |
|
Номер версии (идентификационный номер ПО), не ниже |
1001 |
1000 |
1002 |
1000 |
|
Цифровой идентификатор ПО |
E1CFC76E |
76ED3E05 |
408EA95 8 |
- |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации |
|||
|
SM-E |
SM-G33H |
SM-Н |
SM-B-96 SM-B-72 |
|
|
Номинальное среднеквадратическое значение фазного напряжения переменного тока ^ом.ф, В |
100; 380 |
230; 380 |
230; 380 |
57,7; 100; 230; 400 |
|
Номинальное среднеквадратическое значение линейного напряжения переменного тока ^ом.л, В |
1,73^ном.ф |
|||
|
Номинальное среднеквадратическое значение силы переменного тока Ьом, А |
1; 5 |
|||
|
Номинальное значение частоты переменного тока, Гц |
50 |
|||
|
Номинальное значение коэффициента мощности ШБф |
1 |
|||
|
Диапазон измерений среднеквадратических значений фазного/линейного напряжения переменного тока при частоте 50 Гц, В |
от 0,2•Uном.ф(л) до Uном.ф(л) |
|||
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока при частоте 50 Гц, % |
±0,5 |
±0,2 |
±0,2 |
±0,5 |
|
Диапазон измерений среднеквадратических значений силы переменного тока при частоте 50 Гц, А |
от 0,01 Тном до !ном |
|||
|
Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока при частоте 50 Гц, % |
±0,5 |
±0,2 |
±0,2 |
±0,5 |
|
Диапазоны измерений фазной и суммарной по трем фазам электрической мощности при частоте 50 Гц: - активной, Вт |
0,2•Uном.ф(л) ^ U ^ ^ом^л); 0,01Тном ^ I ^ !ном; 0 < cosф ^ 1 |
|||
|
Наименование характеристики |
Значение для модификации |
|||
|
SM-E |
SM-G33H |
SM-Н |
SM-B-96 SM-B-72 |
|
|
- реактивной, вар - полной, В • А |
0,2•Uном.ф(л) — U — Uном.ф(л); 0,0Ыном — I — !ном; 0 — sinф — 1 0,2^ном.ф(л) — U — Uном.ф(л); 0,01аном — I — !ном |
|||
|
Пределы допускаемой относительной погрешности измерений фазной и суммарной по трем фазам активной, реактивной, полной электрической мощности при частоте 50 Гц, % |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
|
Диапазоны измерений электрической энергии: - активной, Втч - реактивной, вар - ч |
0,2•Uном.ф(л) — U — Uном.ф(л); 0,01аном — I — Iном; 0 — cosф — 1 0,2•Uном.ф(л) — U — Uном.ф(л); 0,01аном — I — Iном; 0 — sinф — 1 |
|||
|
Пределы допускаемых погрешностей измерений активной электрической энергии, % |
представлены в таблицах 3, 4 |
представлены в таблицах 5, 6 |
||
|
Пределы допускаемых погрешностей измерений реактивной электрической энергии, % |
представлены в таблицах 7, 8 |
|||
|
Постоянная счетчика: - импульсный выход активной электрической энергии, имп./кВт-ч - импульсный выход реактивной электрической энергии, имп./квар-ч |
5000 |
5000 |
5000 |
3200 |
|
Диапазон измерений угла фазового сдвига между фазными напряжениями,° |
- |
от 0 до 360 |
- |
|
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между напряжениями, ° |
- |
±0,1 |
- |
|
|
Наименование характеристики |
Значение для модификации |
|||
|
SM-E |
SM-G33H |
SM-Н |
SM-B-96 SM-B-72 |
|
|
Диапазон измерений угла фазового сдвига между напряжением и током, ° |
- |
от 0 до 360 |
- |
|
|
Пределы допускаемой абсолютной погрешности измерений угла фазового сдвига между фазными напряжением и током, ° |
- |
±0,1 |
- |
|
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 |
|||
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц |
±0,01 |
|||
|
Диапазон измерений коэффициента мощности cos9 |
от 0 до 1 |
|||
|
Пределы допускаемой приведенной (к номинальному значению) погрешности измерений фазного и суммарного по трем фазам коэффициента мощности еоБф, % |
±1,4 |
±0,5 |
±1,4 |
±0,5 |
Таблица 3 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (для модификаций SM-E, SM-G33H, SM-Н) при симметричной трехфазной нагрузке
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности еоБф |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,0Ыном < I < 0,05-1ном |
Цном.ф |
1,00 |
±1,0 |
|
0,05-1ном < I < 1ном |
±0,5 |
||
|
0,02-1ном < I < 1ном |
0,50 (при индуктивной нагрузке) |
±1,0 |
|
|
0,80 (при емкостной нагрузке) |
|||
|
0,1^!ном < I < 1ном |
0,50 (при индуктивной нагрузке) |
±0,6 |
|
|
0,80 (при емкостной нагрузке) |
Таблица 4 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (для модификаций SM-E, SM-G33H, SM-Н) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения_
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cosф |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,05-1ном < I < Ьом |
Uном.ф |
1,00 |
±0,6 |
|
0,1^1ном < I < Iном |
0,50 (при индуктивной нагрузке) |
±1,0 |
Таблица 5 - Пределы допускаемой относительной погрешности измерений активной электрической энергии (для модификаций SM-B-96, SM-B-72) при симметричной трехфазной нагрузке_
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности cosф |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,02-1ном < I < 0,05•Iном |
Uном.ф |
1,00 |
±1,5 |
|
0,05^ном < I < Iном |
±1,0 |
||
|
0,05^ном < I < Iном |
0,50 (при индуктивной нагрузке) |
±1,5 |
|
|
0,80 (при емкостной нагрузке) |
|||
|
0,1•Iном < I < !ном |
0,50 (при индуктивной нагрузке) |
±1,0 |
|
|
0,80 (при емкостной нагрузке) |
SM-B-72) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент мощности ШБф |
Пределы допускаемой относительной погрешности измерений активной электрической энергии, % |
|
0,05-1ном — I — Ьом |
Uном.ф |
1,00 |
±2,0 |
|
0, Пном — I — !ном |
0,50 (при индуктивной нагрузке) |
Таблица 7 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (для модификаций SM-E,
SM-G33H, SM-Н, SM-B-96, SM-B-72) при симметричной трехфазной нагрузке
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент s^ (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, % |
|
0,02-1ном — I < 0,05^ном |
Uном.ф |
1,00 |
±2,5 |
|
0,05^ном — I — Ьом |
±2,0 |
||
|
0,05^ном — I < 0,10^ном |
0,50 |
±2,5 |
|
|
0,10^ном — I — Iном |
±2,0 |
||
|
0,10•Iном — I — Iном |
0,25 |
±2,5 |
Таблица 8 - Пределы допускаемой относительной погрешности измерений реактивной электрической энергии (для модификаций SM-E,
SM-G33H, SM-Н, SM-B-96, SM-B-72) при однофазной нагрузке и симметрии многофазных напряжений, приложенных к цепям напряжения
|
Значение силы переменного тока I, А |
Значение напряжения переменного тока, В |
Коэффициент s^ (при индуктивной или емкостной нагрузке) |
Пределы допускаемой относительной погрешности измерений реактивной электрической энергии, % |
|
0,05^ном — I — Ьом |
Uном.ф |
1,00 |
±3,0 |
|
0,10-!ном — I — Iном |
0,50 |
|
Наименование характеристики |
Значение для модификации |
||||
|
SM-E |
SM-G33H |
SM-Н |
SM-B-96 |
SM-B-72 |
|
|
Габаритные размеры (длинахширинахвысота), мм, не более |
96x96x96 |
72,0x63,5x90,0 |
96x96x96 |
96x96x96 |
72x68x72 |
|
Масса, кг, не более |
0,360 |
0,300 |
0,360 |
0,431 |
0,322 |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
от 20 до 300 от 20 до 300 50±1 |
от 85 до 264 от 85 до 264 50±1 |
|||
|
Потребляемая мощность, ВА, не более |
5 |
3 |
|||
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре + 35 °С, %, не более |
от -40 до +70 95 |
от -25 до +70 95 |
от -10 до +55 85 |
||
|
Средняя наработка на отказ, ч |
110000 |
||||
|
Средний срок службы, лет |
10 |
||||
наносится типографским способом на титульный лист руководства по эксплуатации (паспорта) и методом трафаретной печати на корпус прибора.
|
Таблица 10 - Комплектность средства измерений |
||
|
Наименование |
Обозначение |
Количество |
|
Прибор многофункциональный измерительный SM |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
приведены в разделе 3 «Монтаж и схема подключения» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
ТУ 265143-024-52681400-2020 «Приборы многофункциональные измерительные SM. Технические условия»
ГОСТ 8.551-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 14 мая 2015 года № 575 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 110-8 до 100 А в диапазоне частот от 110'
1 до 1-106 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 03 сентября 2021 года № 1942 «Об утверждении Г осударственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 110-1 до 2109 Гц»
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 года № 2882 «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 110-2 до 2107 Гц»
