| Номер в госреестре | 84070-21 |
| Наименование СИ | Устройства контроля веса |
| Обозначение типа СИ | УКВ |
| Изготовитель | Общество с ограниченной ответственностью внедренческое конструкторское предприятие "СИГНАЛ-ПАК" (ООО ВКП "СИГНАЛ-ПАК"), г. Екатеринбург |
| Год регистрации | 2021 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства контроля веса УКВ представляют собой весы автоматические (далее -весы) предназначенные для измерения массы и сортировки и(или) маркировки фасованных товаров.
Принцип действия весов основан на преобразовании деформации упругого элемента тензометрического датчика, возникающей под действием силы тяжести, действующей на взвешиваемый объект, в аналоговый электрический сигнал и преобразуемый аналогоцифровым преобразователем в цифровой сигнал.
Конструктивно весы представляют следующие модули, устанавливаемые на металлическую раму:
- измерительный модуль с грузоприемным устройством;
- два транспортных модуля (для подачи, перемещения и отвода груза);
- блок управления, оснащенный TFT-дисплеем, предназначенный для выбора режимов работы устройства и индикации результатов взвешивания.
Грузопередающим устройством является ленточный конвейер и дополнительные грузовые конвейеры для подачи и перемещения фасованного товара (груза). Груз взвешивается при его перемещении по транспортеру через грузоприемное устройство.
Измерительный модуль оборудован фотоэлементом для распознавания единиц подаваемого груза, пневматическим выталкивателем для сортировки взвешенного груза в зависимости от отклонения их массы от установленных значений.
Весы применяются в составе технологических линий в пищевой промышленности и торговле и предназначены для работы совместно с упаковочными автоматами, в качестве устройства для контроля массы фасованных товаров с последующей отбраковкой (при несоответствии массы фасованного товара заданному значению), а также для коррекции массы товара (дозы) при работе с объемным дозатором (стаканчиковый, шнековый).
Весы оснащены следующими функциями:
- отбраковки по выходу массы груза за верхний и (или) нижний задаваемые оператором пределы с работой выталкивателя;
- отбраковки по выходу массы груза за верхний и (или) нижний задаваемые оператором пределы без работы выталкивателя с подсчетом количества отбракованного груза;
- памяти на 100 программ работы.
Список прикладных программ, не связанных со взвешиванием:
- подсчет числа объектов и средней массы фасованного товара в партии;
- суммирование массы фасованного товара в партии;
- переключение массы нетто / брутто.
При производстве весов используются тензометрические весоизмерительные датчики ВСА-15 производства фирмы «CAS Corporation», Республика Корея (регистрационный номер по Федеральному информационному фонду по обеспечению единства измерений 51261-12).
Весы выпускаются с окрашенным корпусом или из нержавеющей стали, предусмотрена регулировка высоты измерительного модуля с грузоприемным устройством и транспортных модулей.
Маркировочная табличка наносится на грузоприемное устройство и блок управления.
Весы выпускаются в шести модификациях УКВ-1.3-С, УКВ-1.6-С, УКВ-1.12-С, УКВ-1.3-Э, УКВ-1.6-Э, УКВ-1.12-Э, отличающихся метрологическим и техническими характеристиками, габаритными размерами, а также функциями сортировки или этикетирования по массе.
Обозначение весов имеет вид УКВ-1.Х-У,
где УКВ - обозначение типа;
Х - обозначение максимальной нагрузки в кг;
Y - С -весы с функцией сортировки по массе;
Э - весы с функцией этикетирования по массе;
На маркировочной табличке блока управления указывается:
- наименование производителя;
- обозначение модификации;
- год изготовления и заводской номер;
- производительность;
- класс точности, Min, Max, d;
- рабочий диапазон температур;
- напряжение и частота питания.
Информация с весов может быть сконфигурирована оператором и передана на внешние электронные устройства с помощью следующих интерфейсов: RS485, Ethernet. Весы могут быть оснащены принтером для печати этикеток.

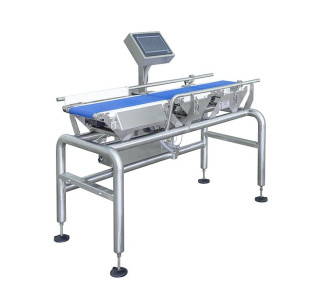

Фотография внешнего вида весов УКВ представлена на рисунке 1.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
Программное обеспечение (ПО) устройства является встроенным в контроллер блока управления при производстве. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств. Защита от преднамеренных и непреднамеренных воздействий на ПО обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя.
Идентификационное наименование программного обеспечения и номер версии высвечивается при обращении к соответствующему подпункту меню, а также при включении блока управления весов. Основные функции программного обеспечения: обработка сигнала весоизмерительного датчика и последующий пересчет его в единицы массы, хранение программ работы весов, результатов измерений и обработки данных для прикладных программ, вывод данных на экран и передача на периферийные устройства.
Программное обеспечение разделено на метрологически значимую и незначимую части, метрологически незначимая часть содержит информацию о количестве прикладных программ в режиме работы, не связанном со взвешиванием. Обновление метрологически значимой части программного обеспечения в процессе эксплуатации весов не предусмотрено.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
аблица 1
| Идентификационные данные | Значение для ПО весов |
| Идентификационное наименование ПО | UKV |
| Номер версии ПО, не ниже | 1.01.XX* |
| *- где Х принимает значения от 0 до 9 | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), пределов допускаемой погрешности для весов класса XIII по ГОСТ Р 54796-2011 приведены в таблице 2, для весов класса Y^) по ГОСТ Р 54796-2011 приведены в таблице 3.
Таблица 2 - Метрологические характеристики
| Модификация весов | Мах, кг | Min, кг | e= d, г | Интервал взвешивания, кг | Пределы допускаемой средней погрешности при автоматической работе весов и пределы допускаемой погрешности при неавтоматической (статической) работе весов, г | |
| При первичной проверке | В эксплуатации | |||||
| УКВ-1.3- С | 3 | 0,05 | 1 | От 0,05 до 0,5 включ. | ± 0,5 | ± 1 |
| От 0,5 до 2,0 включ. | ± 1 | ± 2 | ||||
| От 2,0 до 3,0 включ. | ± 1,5 | ± 3 | ||||
| УКВ-1.6- С | 6 | 0,05 | 2 | От 0,05 до 1,0 включ. | ± 1,0 | ± 2 |
| От 1,0 до 4,0 включ. | ± 2 | ± 4 | ||||
| От 4,0 до 6,0 включ. | ± 3 | ± 6 | ||||
| УКВ- 1.12-С | 12 | 0,1 | 5 | От 0,1 до 2,5 включ. | ± 2,5 | ± 5 |
| От 2,5 до 10 включ. | ± 5 | ± 10 | ||||
| От 10 до 12 включ. | ± 7,5 | ± 15 | ||||
Таблица 3 - Метрологические характеристики
| Мо- ди- фи- кация весов | Ма х, кг | Min, кг | e= d, г | Интервал взвешивания, кг | Пределы допускаемой погрешности при автоматической работе устройств, г | Пределы допускаемой погрешности (mpe) при неавтоматической (статической) работе весов, г | ||
| При первич ной провер ке | В экс-плуата-ции | При пер вичной про верке | В эксплуатации | |||||
| УКВ- 1.3-Э | 3 | 0,05 | 1 | От 0,05 до 0,5 включ. | ± 1,0 | ± 1,5 | ± 0,5 | ± 1 |
| От 0,5 до 2,0 включ. | ± 1,5 | ± 2,5 | ± 1 | ± 2 | ||||
| От 2,0 до 3,0 включ. | ± 2,0 | ± 3,5 | ± 1,5 | ± 3 | ||||
| УКВ- 1.6-Э | 6 | 0,05 | 2 | От 0,05 до 1,0 включ. | ± 2,0 | ± 3,0 | ± 1,0 | ± 2 |
| От 1,0 до 4,0 включ. | ± 3,0 | ± 5,0 | ± 2 | ± 4 | ||||
| От 4,0 до 6,0 включ. | ± 4,0 | ± 7,0 | ± 3 | ± 6 | ||||
| -- | 12 | 0,1 | 5 | От 0,1 до 2,5 включ. | ± 5 | ± 7,5 | ± 2,5 | ± 5 |
| От 2,5 до 10 включ. | ± 7,5 | ± 12,5 | ± 5 | ± 10 | ||||
| От 10 до 12 включ. | ± 10 | ± 17,5 | ± 7,5 | ± 15 | ||||
Предел допускаемого стандартного отклонения погрешности (случайная погрешность) для класса точности XIII должен соответствовать значениям, указанным в таблице 4.
Таблица 4
| Значение массы нагрузки m, г | Предел допускаемого стандартного отклонения (в процентах от m или в граммах) | |
| Первичная поверка | В эксплуатации | |
| m < 50 | 0,48 % | 0,6 % |
| 50 < m < 100 | 0,24 г | 0,3 г |
| 100 < m <200 | 0,24 % | 0,3 % |
| 200 < m < 300 | 0,48 г | 0,6 г |
| 300 < m < 500 | 0,16 % | 0,2 % |
| 500 < m <1000 | 0,8 г | 1,0 г |
| 1000 < m < 10000 | 0,08 % | 0,1 % |
| 10000 < m < 15000 | 8 г | 10 г |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение | ||
| Модель | УКВ-1.3-С (Э) | УКВ-1.6-С (Э) | УКВ-1.12-С (Э) |
| Диапазон температур, °С | от +10 до +40 | ||
| Наибольшая длина взвешиваемого продукта, не более, мм | 300 | 400 | 700 |
| Наибольшая ширина взвешиваемого продукта, не более, мм | 230 | 280 | 380 |
| Наибольшая высота взвешиваемого продукта, не более, мм | 120 | 150 | 300 |
| Производительность, уп/мин | От 1 до 120 | От 1 до 60 | От 1 до 40 |
| Номинальное напряжение питающей сети, В | 220 | ||
| Номинальная частота тока, Г ц | 50 | ||
| Потребляемая мощность, не более, Вт | 0,3 | 0,5 | 0,5 |
| Г абаритные размеры, мм, не более | |||
| - длина | 1550 | 1850 | 1700...3500* |
| - ширина | 850 | 900 | 1000 |
| - высота | 1400 | 1400 | 1400 |
| Масса, кг, не более | 130 | 160 | 250.500** |
| * зависит от веса и размеров продукта. ** зависит от комплектации | |||
наносится на титульный лист Руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство контроля веса УКВ в сборе | исполнение модификации по заказу | 1 шт. |
| Руководство по эксплуатации | СА 390 - 02.00.00 РЭ | 1 экз. |
| Методика поверки | МЦКЛ.0320.МП | 1 экз. |
| Паспорт | 1 экз. |
представлены в документе СА 390 - 02.00.00 РЭ «Устройства контроля веса. Руководство по эксплуатации», раздел 2 «Использование по назначению».
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
ГОСТ Р 54796-2011 Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний
ТУ 28.29.31.120-040-39916809-2021. Устройства контроля веса УКВ. Технические
условия
