| Номер в госреестре | 84071-21 |
| Наименование СИ | Модули для измерений, контроля и регулирования температуры |
| Обозначение типа СИ | УМКТ |
| Изготовитель | Общество с ограниченной ответственностью "ФЭА" (ООО "ФЭА"), г. Самара |
| Год регистрации | 2021 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули для измерений, контроля и регулирования температуры УМКТ (далее по тексту -приборы или УМКТ) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (ТС) и термоэлектрических преобразователей (ТП), в цифровые сигналы, а также для контроля и регулирования температуры, и управления технологическими производственными процессами (кроме модели УМКТ (А)).
Принцип работы УМКТ состоит в следующем: измеренный аналоговый сигнал с подключенного первичного преобразователя температуры поступает на вход прибора, где он преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в цифровой сигнал, соответствующий измеряемой температуре. Далее на основе измеренной температуры формируются сигналы управления внешними исполнительными устройствами с обеспечением независимости регулирования в соответствии с заданной пользователем логикой работы выходных устройств.
Модули для измерения, контроля и регулирования температуры УМКТ выпускаются различных модификаций с конструктивными исполнениями, различающимися количеством входных и выходных каналов измерений и регулирования, типом первичных преобразователей, конструктивным исполнением и метрологическими характеристиками.
По функциональному назначению приборы подразделяются на следующие модели: УМКТ, УМКТ(У) и УМКТ(А).
Модели УМКТ и УМКТ(У) являются стационарными приборами и отличаются друг от друга типами подключаемых датчиков. Модель УМКТ(А) совместно с подключаемым термопреобразователем сопротивления представляет собой переносной измеритель температуры и не поддерживает функцию регулирования температуры и управления технологическими производственными процессами.
Структура маркировки приборов различных модификаций представлена ниже:
Цифровой заводской номер нанесен на боковой поверхности моделей УМКТ и УМКТ (У), а у модели УМКТ (А) - на оборотной поверхности при помощи наклейки.

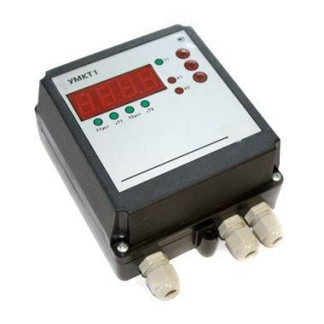

Фотографии общего вида различных конструктивных исполнений приборов моделей УМКТ и УМКТ(У) рисунках 1-3. Фотография общего вида прибора модели УМКТ (А) приведена на рисунке 4. Фотография примера маркировки и место нанесения заводского номера прибора модели УМКТ (У) приведена на рисунке 5.
Конструкция приборов не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение (ПО) приборов состоит только из встроенного, метрологически значимого ПО. Данное ПО находится в ПЗУ, размещенном внутри корпуса измерителя, и недоступное для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция терморегистраторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077 -2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
температуры модели УМКТ
| Тип НСХ1) | Диапазон измерений | Пределы допускаемой приведенной погрешности, % (от диапазона измерений)2) |
| 100П (а=0,00391 °С-1) | от -200 до +750 °С | ±0,25 |
| 50П (а=0,00391 °С-1) | от -200 до +750 °С | |
| Pt100 (а=0,00385 °С-1) | от -200 до +750 °С | |
| Pt50 (а=0,00385 °С-1) | от -200 до +750 °С | |
| 100М (а=0,00428 °С-1) | от -200 до +200 °С | |
| 50М (а=0,00428 °С-1) | от -200 до +200 °С | |
| Cu100 (а=0,00426 °С-1) | от -50 до +200 °С | |
| Cu50 (а=0,00426 °С-1) | от -50 до +200 °С | |
| ТСМ 53М, W100=1,4260 (гр. 23) | от -50 до +200 °С | |
| ТСП 46П, W100=1,3910 (гр. 21) | от -200 до +650 °С | |
| Примечания: 1) - типы НСХ термопреобразователей сопротивления по ГОСТ 6651-2009, кроме типов ТСМ 53М с W100=1,4260 (гр. 23) и ТСП 46П с W100=1,3910 (гр. 21), они по ГОСТ 6651-59; 2) - пределы допускаемой приведенной погрешности измерения указаны без учета погрешности измерения подключаемых термопреобразователей сопротивления. | ||
Таблица 2 - Метрологические характеристики модулей для измерения, контроля и регулирования
температуры модели УМКТ(У)
| Тип НСХ1) | Диапазон измерений | Пределы допускаемой приведенной погрешности, % (от диапазона измерений)2^ 3) |
| 100П (а=0,00391 °С'1) | от -200 до +750 °С | |
| 50П (а=0,00391 °С'1) | от -200 до +750 °С | |
| Pt100 (а=0,00385 °С'1) | от -200 до +750 °С | |
| Pt50 (а=0,00385 °С'1) | от -200 до +750 °С | |
| 100М (а=0,00428 °С'1) | от -200 до +200 °С | ±0,25 |
| 50М (а=0,00428 °С'1) | от -200 до +200 °С | |
| Cu100 (а=0,00426 °С'1) | от -50 до +200 °С | |
| Cu50 (а=0,00426 °С'1) | от -50 до +200 °С | |
| ТСМ 53М, W100=1,4260 (гр. 23) | от -50 до +200 °С | |
| ТСП 46П, W100=1,3910 (гр. 21) | от -200 до +750 °С | |
| A-1 | от 0 до +2500 °С | |
| A-2 | от 0 до +1800 °С | |
| A-3 | от 0 до +1800 °С | |
| B | от +250 до +1800 °С | |
| J | от -200 до +1200 °С | |
| K | от -200 до +1300 °С | ±0,5 |
| L | от -200 до +800 °С | |
| E | от -200 до +1000 °С | |
| N | от -200 до +1300 °С | |
| R | от 0 до +1750 °С | |
| S | от 0 до +1750 °С |
| Тип НСХ1) | Диапазон измерений | Пределы допускаемой приведенной погрешности, % (от диапазона измерений)2^ 3) |
| T | от -200 до +400 °С | |
| Сигнал силы постоянного тока от 0 до 5 мА | от 0 до 100 % | ±0,25 |
| Сигнал силы постоянного тока от 4 до 20 мА | от 0 до 100 % | |
| Сигнал силы постоянного тока от 0 до 20 мА | от 0 до 100 % | |
| Сигнал напряжения постоянного тока от 0 до 1 В | от 0 до 100 % | |
| Сигнал напряжения постоянного тока от -50 до +50 мВ | от 0 до 100 % | |
| Примечания: 1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 и ГОСТ Р 8.585-2001 соответственно, кроме типов ТСМ 53М с Wioo=1,4260 (гр. 23) и ТСП 46П с W1oo=1,3910 (гр. 21), они по ГОСТ 6651-59; 2) - пределы допускаемой приведенной погрешности измерения указаны без учета погрешности измерения подключаемых термопреобразователей сопротивления; 3) - пределы допускаемой приведенной погрешности измерения сигналов от термоэлектрических преобразователей указаны с учетом погрешности схемы компенсации температуры «холодного» спая термопары. | ||
Таблица 3 - Метрологические характеристики модулей для измерения, контроля и регулирования
температуры модели УМКТ (А)
| Тип НСХ1), 2) | Диапазон измерений | Пределы допускаемой приведенной погрешности, % (от диапазона измерений)3) |
| 100П (а=0,00391 °С-1) | от -50 до +120 °С | ±0,25 |
| 50П (а=0,00391 °С-1) | от -50 до +120 °С | |
| Pt100 (а=0,00385 °С-1) | от -50 до +120 °С | |
| Pt50 (а=0,00385 °С-1) | от -50 до +120 °С | |
| 100М (а=0,00428 °С-1) | от -50 до +120 °С | |
| 50М (а=0,00428 °С-1) | от -50 до +120 °С | |
| Cu100 (а=0,00426 °С-1) | от -50 до +120 °С | |
| Cu50 (а=0,00426 °С-1) | от -50 до +120 °С | |
| 53М (а=0,00426 °С-1) | от -50 до +120 °С | |
| 46П (а=0,00391 °С-1) | от -50 до +120 °С | |
| 100П (а=0,00391 °С-1) | от -80 до +650 °С | |
| 50П (а=0,00391 °С-1) | от -80 до +650 °С | |
| Pt100 (а=0,00385 °С-1) | от -80 до +650 °С | |
| ТСМ 53М, W100=1,4260 (гр. 23) | от -80 до +650 °С | |
| ТСП 46П, W100=1,3910 (гр. 21) | от -80 до +650 °С | |
| Примечания: 1) - типы НСХ подключаемых термопреобразователей сопротивления по ГОСТ 6651 -2009, кроме типов ТСМ 53М c W100=1,4260 (гр. 23) и ТСП 46П c W100=1,3910 (гр. 21), они по ГОСТ 6651-59; 2) - тип НСХ термопреобразователей устанавливается изготовителем, по умолчанию установлен тип НСХ «Pt 100» с диапазоном измерений от -50 до +120 °C; | ||
Диапазон
измерений
Тип НСХ1), 2)
3) - пределы допускаемой приведенной погрешности измерения указаны без учета погрешности измерения подключаемых термопреобразователей сопротивления.
модулей для измерения, контроля и
аблица 4 - Основные технические характеристики регулирования температуры модели УМКТ
| Наименование характеристики | Значение |
| Параметры электрического питания: Для всех моделей кроме модели УМКТ (А): - напряжение переменного тока, В - частота переменного тока, Г ц Для модели УМКТ (А) - напряжение постоянного тока, В | от 110 до 245 50 1,2 (от аккумулятора или батареи типа АА) |
| Габаритные размеры, мм, не более: - для конструктивного исполнения Н1 - для конструктивного исполнения Щ2 - для конструктивного исполнения D1 - для модели УМКТ (А) | 138x105x59 96x48x100 66x90x106 135x70x20 |
| Масса, кг, не более: - для всех моделей кроме модели УМКТ (А) - для модели УМКТ (А) | 1,0 0,4 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Средний срок службы прибора, лет, не менее | 8 |
| Рабочие условия эксплуатации: Для всех моделей кроме модели УМКТ (А): - температура окружающего воздуха,°С - относительная влажность воздуха (при температуре окружающего воздуха +35 °C), % Для модели УМКТ (А): - температура окружающего воздуха,°С - относительная влажность воздуха (при температуре окружающего воздуха +35 °C), % | от +5 до +50 от 30 до 80 от -20 до +50 от 30 до 80 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, а также на корпус прибора при помощи наклейки или лазерной гравировки.
Таблица 5 - Комплектность средства измерений
| Наименование | Количество | Примечание |
| Модуль для измерений, контроля и регулирования температуры УМКТ | 1 шт. | модель в соответствии с заказом |
| Руководство по эксплуатации УМКТ.421729.006 РЭ | 1 экз. | для модели УМКТ |
| Руководство по эксплуатации УМКТ.421729.011 РЭ | 1 экз. | для модели УМКТ (У) |
| Руководство по эксплуатации УМКТ.421729.005 РЭ | 1 экз. | для модели УМКТ (А) |
| Паспорт УМКТ.421729.002 ПС | 1 экз. | - |
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования.
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019
г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019
г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».
ТУ 4217-001-54012749-2002 «Модули для измерений, контроля и регулирования температуры УМКТ. Технические условия».
| Зарегистрировано поверок | 114 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
