| Номер в госреестре | 84074-21 |
| Наименование СИ | Манометры деформационные с трубчатой пружиной |
| Обозначение типа СИ | PGI |
| Изготовитель | "WIKA Alexander Wiegand SE & Co.KG", Германия (Завод-изготовитель "WIKA Polska spółka z ograniczoną odpowiedzialnością SGF sp.k.", Польша) |
| Год регистрации | 2021 |
| Срок свидетельства | 14.12.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры деформационные с трубчатой предназначены для измерений избыточного газообразных и жидких измеряемых сред.
пружиной PGI (далее - манометры) и мановакуумметрического давления
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемого давления, которое подается в трубчатую пружину (трубку Бурдона) манометра, происходит деформация трубчатой пружины, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата.
Для защиты внутренних устройств и для снижения погрешности от вибрации манометры могут заполняться демпфирующей жидкостью.
Манометры выпускаются следующих моделей: В, С, S, М, Р, отличающиеся друг от друга габаритными размерами, диапазонами измерений, материалом корпуса и местом присоединения к технологическому процессу.
Код заказа манометра составляется путем комбинирования обозначений в указанной последовательности, приведенной ниже.
AR
АШ
Х-
PGI - 115Р- OG160-
Назначение и тип изделия
циферблата и
Диаметр
модель
Диапазон шкалы
Место присоединения к процессу (Расположение соединения с технологическим оборудованием)_
Размер и тип фитинга
Жидкость наполнения
Варианты исполнения
Манометры деформационные с трубчатой пружиной PGI выпускаются под торговой маркой Swagelok.
Пломбирование манометров не предусмотрено.

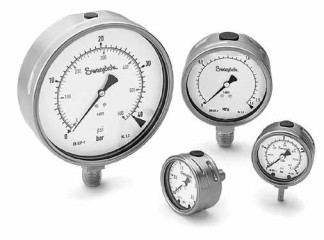

Внешний вид манометров деформационных с трубчатой пружиной PGI представлен на рисунках 1-5.
Знак поверки наносится типографским способом на свидетельство о поверке и (или) в паспорт и (или) на корпус манометра.
Заводской номер наносится типографским способом на циферблат манометра.
Места нанесения знака поверки, знака утверждения типа и заводского номера указаны на рисунке 6.
Отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | ||||
| Модель В | Модель С | Модель S | Модель Р | Модель М | |
| Диапазоны измерений1), МПа2): | |||||
| Избыточного давления Мановакуумметрического давления | от 0 до 100 от -0,1 до 1,5 | от 0 до 100 от -0,1 до 1,5 | от 0 до 100 от -0,1 до 1,5 | от 0 до 100 от -0,1 до 1,5 от -0,1 до 2,5 | от 0 до 60 от -0,1 до 1,5 |
| Пределы допускаемой основной приведенной (от диапазона измерений) погрешности, %, в зависимости от диаметра циферблата: - 40 - 50 - 63 - 100 - 115 - 160 | ±1, 5 ±1,0 ±1,0 | ±1, 5 ±1,0 | ±1, 5 ±1,0 | ±0,5 ±0,5 | ±2,5 ±2,5 |
| Вариация показаний, %, от диапазона измерений | 1,0; 1,5 | 1,0; 1,5 | 1,0; 1,5 | 0,5 | 2,5 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/10°С | ±0,4 | ||||
| Примечания: 1) Приведены максимально возможные значения. Конкретные значения приведены в паспорте манометра, посредством указания нижнего и верхнего пределов измерений; 2) По требованию заказчика датчики могут быть изготовлены в других единицах измерения, допущенных к применению в РФ | |||||
| Наименование характеристики | Значение характеристики | ||||
| Модель В | Модель C | Модель S | Модель P | Модель M | |
| Рабочие условия эксплуатации: Диапазоны температуры окружающего воздуха, °С, в зависимости от наполнения: - без наполнения | от -40 до +60 | от -40 до +60 | от -40 до +60 | ||
| - с глицериновым наполнением | от -20 до +60; от -34 до +60 | от -20 до +60 | от -40 до +60 | ||
| - с силиконовым наполнением | от -40 до +60 | от -40 до +60 | от -40 до +60 | ||
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от 21 до 25 от 84 до 106,7 от 30 до 80 | ||||
| Габаритные размеры, мм, не более, диаметр*ширинахвысота | 63x63x91; 100х88х х142; 160х83х х198 | 63х62х90; 100х89х х143 | 63х68х91; 100х98х х138 | 115х126х х166; 160х123х х203 | 40х58х64; 50х59х77 |
| Масса, кг, не более | 2,0 | 2,5 | 1,0 | ||
наносится типографским способом на титульный лист паспорта манометра и/или на циферблат манометра.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Манометр | PGI-ХХ Х-ХХХ-X Х ХХ | 1 шт. |
| Паспорт | PGI-ХХ Х-ХХХ-X Х ХХ- ПС | 1 шт. |
Приведены в разделе 1 руководства по эксплуатации.
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа».
Техническая документация фирмы «WIKA Alexander Wiegand SE & Co.KG».
