Номер в госреестре | 84079-21 |
Наименование СИ | Термометры манометрические |
Обозначение типа СИ | "A FLOW" |
Изготовитель | Компания "A FLOW TAIWAN", Тайвань; Общество с ограниченной ответственностью "Мониторинг Вентиль и Фитинг" (ООО "МВиФ"), г. Москва |
Год регистрации | 2021 |
Срок свидетельства | 14.12.2026 |
МПИ (интервал между поверками) | 2 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Термометры манометрические «A FLOW» (далее - термометры) предназначены для измерений температуры жидких и газообразных сред, а также температуры сыпучих и твердых тел, не агрессивных к материалу термобаллона.
Принцип действия термометров основан на зависимости между температурой и давлением термометрического вещества - жидкости или инертного газа, находящихся в герметично замкнутой манометрической термосистеме. Под воздействием температуры на термобаллон термометра изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства (циферблата) через передаточный механизм.
Термометры относятся к показывающим стрелочным приборам погружного типа. Термометры конструктивно состоят из корпуса, в котором размещены: циферблат, закрытый защитным экраном, кинематический механизм со стрелкой и манометрическая термосистема с термочувствительным элементом, помещенным в защитную трубку (термобаллон). Корпус термометра и термобаллон изготавливаются из нержавеющей стали.
Термометры манометрические «A FLOW» изготавливаются следующих моделей: T-MAA, T-MBA, T-MAB, T-MBB, T-MCA, которые различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Модели T-MAB, T-MBB, T-MCA имеют исполнение корпуса со встроенными сигнализирующими устройствами (электроконтактами).
Термометры моделей T-MAA, T-MAB могут изготавливаться с радиальным или шарнирным (наклонно-поворотным) присоединением термобаллона.
Термометры моделей T-MBA, T-MBB, T-MCA изготавливаются с гибким капиллярным присоединением термобаллона.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.
Варианты исполнений термометров приведены в таблицах 1, 2.
Общий вид термометров с указанием места нанесения заводского номера приведен на рисунке 1.
Таблица 1 - Обозначение исполнений термометров манометрических «A FLOW» моделей T-MAA, T-MAB_
Термометр манометрический «A FLOW» T- - - - .....(_)- - - 1 2 3 4 5 6 7 8 9 10 11 12 13 | |
1. Модель термометра | |
MAA | Модель MAA |
MAB | Модель MAB |
2. Материал корпуса | |
1 | SS304 |
2 | SS316 |
3. Тип подсоединения | |
6N | NPT /" |
8N | NPT Уа" |
4N | NPT W" |
6G | G /" |
8G | G У" |
4G | G W" |
20M | M20x1,5 |
0 | Опция |
4. Диаметр корпуса | |
100 | 100 мм |
150 | 150 мм |
5. Вид подсоединения | |
A | Подсоединение снизу |
Q | Подсоединение шарнирное (наклонно-поворотное) |
6. Диаметр термобаллона, мм | |
1 | 6 |
2 | 8 |
3 | 10 |
4 | 12 |
7. Конфигурация | |
A | Фиксированная резьба |
B | Вращающаяся резьба |
C | Скользящая резьба |
D | Внутренняя резьба |
E | Без резьбы |
0 | Опция |
8. Длина монтажной части термобаллона, мм | |
9. Заполнение термобаллона | |
G | Газ |
L | Жидкость |
10. Диапазон измерений температуры, °С | |
11. Материал защитного экрана | |
G | Стекло |
SG | Безопасное стекло |
А | Акрил (только для модели T -MAB) |
12. Гидрозаполнение | |
GW | Заполнение глицерином |
GS | Заполнение силиконом |
0 | Без гидрозаполнения |
13. Количество точек настройки / Количество электроконтактов | |
- | Отсутствие электроконтактов |
M1 | Один контакт, замыкающий при достижении значения настройки |
M2 | Один контакт, размыкающий при достижении значения настройки |
M11 | Два контакта, замыкающие при достижении значения настройки |
M12 | Два контакта. Левый замыкающий. Правый размыкающий. |
M21 | Два контакта. Левый размыкающий. Правый замыкающий. |
M22 | Два контакта, размыкающие при достижении значения настройки. |
M3 | Один контакт, замыкающий клеммы 1 и 3 и размыкающий клеммы 2 и 3 при достижении значения настройки. |
Таблица 2 - Обозначение исполнений термометров манометрических «A FLOW» моделей T-MBA, T-MBB, T-MCA_
Термометр манометрический «A FLOW» T- - - - .....х-( )- - - 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | |
1. Модель термометра | |
MAA | Модель MBA |
MAB | Модель MBB |
MCA | Модель MCA |
2. Материал корпуса | |
1 | SS304 |
2 | SS316 |
3. Тип подсоединения | |
6N | NPT /" |
8N | NPT Уа" |
4N | NPT W" |
6G | G /" |
8G | G У" |
4G | G W" |
20M | M20x1,5 |
0 | Опция |
4. Диаметр корпуса | |
100 | 100 мм |
150 | 150 мм |
5. Вид подсоединения | |
A | Подсоединение снизу |
B | Подсоединение сзади |
6. Диаметр термобаллона, мм | |
1 | 6 |
2 | 8 |
3 | 10 |
4 | 12 |
7. Конфигурация | |
A | Фиксированная резьба |
B | Вращающаяся резьба |
C | Скользящая резьба |
D | Внутренняя резьба |
E | Без резьбы |
0 | Опция |
8. Длина монтажной части термобаллона, мм | |
9. Заполнение термобаллона | |
G | Газ |
L | Жидкость |
10. Материал капиллярной трубки, мм | |
1 | SS304 |
2 | SS316 |
3 | SS304 с ПВХ покрытием |
4 | SS316 с ПВХ покрытием |
11. Длина капиллярной трубки, мм | |
12. Диапазон измерений температуры, °С | |
13. Материал защитного экрана | |
G | Стекло |
SG | Безопасное стекло |
А | Акрил (только для модели T -MAB) |
14. Гидрозаполнение | |
GW | Заполнение глицерином |
GS | Заполнение силиконом |
0 | Без гидрозаполнения |
15. Количество точек настройки / Количество электроконтактов | |
- | Отсутствие электроконтактов |
M1 | Один контакт, замыкающий при достижении значения настройки |
M2 | Один контакт, размыкающий при достижении значения настройки |
M11 | Два контакта, замыкающие при достижении значения настройки |
M12 | Два контакта. Левый замыкающий. Правый размыкающий. |
M21 | Два контакта. Левый размыкающий. Правый замыкающий. |
M22 | Два контакта, размыкающие при достижении значения настройки. |
M3 | Один контакт, замыкающий клеммы 1 и 3 и размыкающий клеммы 2 и 3 при достижении значения настройки. |
T-MAA

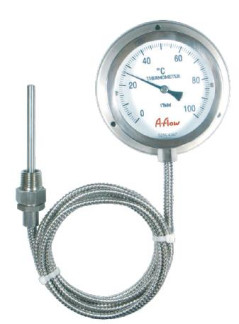

T-MBA
Заводской номер термометра наносится на шкалу термометра. Конструкция средства измерений не предусматривает нанесение знака поверки на термометры.
Пломбирование термометров не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики термометров приведены в таблицах 3, 4.
Наименование характеристики | ||||||
T-MAA, T-MBA | T-MAB, T-MBB, T-MCA | T-MAA, T-MBA | T-MAB, T-MBB, T-MCA | Цена деления шкалы, °С | Пределы допускаемой абсолютной погрешности измерений (Д), °С | Пределы допускаемой абсолютной погрешности срабатывания СУ (Дсу)(3), °С |
Диапазон измерений температуры(1), °С | Диапазон измерений температуры(1), °С | Диапазон измерений температуры(2), °С | Диапазон измерений температуры(2), °С | |||
- | - | от -200(4) до +50 | - | 5 | ±5 | ±10 |
- | - | от -200(4) до +100 | - | 5 | ±5 | ±10 |
- | - | от -200(4) до +150 | - | 5 | ±5 | ±10 |
- | - | от -200(4) до +200 | от -200(4) до +200 | 5 | ±5 | ±10 |
- | - | от -100 до +100 | - | 2 | ±2 | ±4 |
- | - | от -100 до +150 | - | 5 | ±5 | ±10 |
- | - | от -100 до +200 | - | 5 | ±5 | ±10 |
- | - | - | от -100 до +300 | 5 | ±5 | ±10 |
- | от -70 до +50 | - | - | 2 | ±2 | ±4 |
от -50 до +50 | - | - | 1 | ±1 | ±2 | |
- | - | от -50 до +300 | - | 5 | ±5 | ±10 |
- | - | от -50 до +400 | от -50 до +400 | 5 | ±5 | ±10 |
- | - | от -50 до +500 | от -50 до +500 | 10 | ±10 | ±20 |
- | - | от -50 до +600 | от -50 до +600 | 10 | ±10 | ±20 |
от -30 до +50 | от -30 до +50 | - | - | 1 | ±1 | ±2 |
от -30 до +100 | от -30 до +100 | - | - | 2 | ±2 | ±4 |
от -10 до +50 | от -10 до +50 | - | - | 1 | ±1 | ±2 |
от -10 до +100 | от -10 до +100 | - | - | 2 | ±2 | ±4 |
от -10 до +50 | от -10 до +50 | - | - | 1 | ±1 | ±2 |
от -10 до +100 | от -10 до +100 | - | - | 2 | ±2 | ±4 |
от 0 до +50 | от 0 до +50 | - | - | 1 | ±1 | ±2 |
- | от 0 до +60 | - | - | 1 | ±1 | ±2 |
Наименование характеристики | ||||||
T-MAA, T-MBA | T-MAB, T-MBB, T-MCA | T-MAA, T-MBA | T-MAB, T-MBB, T-MCA | Цена деления шкалы, °С | Пределы допускаемой абсолютной погрешности измерений (Д), °С | Пределы допускаемой абсолютной погрешности срабатывания СУ (Дсу)(3), °С |
Диапазон измерений температуры(1), °С | Диапазон измерений температуры(1), °С | Диапазон измерений температуры(2), °С | Диапазон измерений температуры(2), °С | |||
от 0 до +80 | от 0 до +80 | - | - | 1 | ±1 | ±2 |
от 0 до +100 | от 0 до +100 | - | - | 1 | ±1 | ±2 |
от 0 до +120 | от 0 до +120 | - | - | 2 | ±2 | ±4 |
от 0 до +150 | от 0 до +150 | - | - | 2 | ±2 | ±4 |
от 0 до +200 | от 0 до +200 | - | - | 2 | ±2 | ±4 |
от 0 до +250 | от 0 до +250 | - | - | 5 | ±5 | ±10 |
от 0 до +300 | от 0 до +300 | - | - | 5 | ±5 | ±10 |
от 0 до +400 | от 0 до +400 | от 0 до +400 | от 0 до +400 | 5 | ±5 | ±10 |
- | - | от 0 до +500 | от 0 до +500 | 10 | ±10 | ±20 |
- | - | от 0 до +600 | от 0 до +600 | 10 | ±10 | ±20 |
Примечания: (1) - для термометров, заполненных жидкостью. (2) - для термометров, заполненных инертным газом. (3) - СУ - сигнализирующее устройство. (4) - погрешность измерений термометра нормируется в диапазоне измерений от -180 °С. (5) - вариация показаний термометра не превышает значений допускаемой абсолютной погрешности. (6) - для моделей термометров T-MAA, T-MAB погрешность показаний, приведенная в таблице, является основной погрешностью и нормируется в диапазоне температур окружающей среды от +15 до +25 °С включ. (нормальные условия). Пределы дополнительной допускаемой приведенной погрешности показаний в диапазоне температур от -50 до +15 °С не включ. и св. +25 до +60 °С составляют ±0,4 % от диапазона измерений на каждые 10 °С отклонения температуры от нормальных условий. (7) - для моделей термометров T-MBA, T-MBB, T-MCA погрешность показаний, приведенная в таблице, является основной погрешностью и нормируется в диапазоне температур окружающей среды от +15 до +25 °С включ. (нормальные условия). Пределы дополнительной допускаемой приведенной погрешности показаний в диапазоне температур от -50 до +15 °С не включ. и св. +25 до +60 °С составляют ±0,4 % от диапазона измерений на каждые 10 °С отклонения температуры от нормальных условий и 0,01 % от диапазона измерений на каждый метр дистанционного капилляра. |
Наименование характеристики | Значение |
Показатель тепловой инерции, с, не более | 55 |
Диаметр корпуса(1), мм | 100;150 |
Диаметр термобаллона(1), мм | 6; 8; 10; 12 |
Длина термобаллона(1), мм | от 18 до 1000 |
Длина гибкого капилляра (для моделей M-MAB, T-MBB, T-MCA)(1), м, не более: - для термометров, заполненных жидкостью - для термометров, заполненных инертным газом | 10 50 |
Масса, кг, не более | 2 |
Напряжение внешних коммутируемых цепей (для моделей M-MAB, T-MBB, T-MCA), не более: - для цепей переменного тока с частотой (50±1) Гц, В - для цепей постоянного тока, В | 250 28 |
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -50 до +60 до 98 |
Средний срок службы, лет, не менее | 10 |
Средняя наработка до отказа, ч | 100000 |
Примечание: (1) - Конкретные значения приведены в паспорте на термометры. |
наносится на шкалу термометра и на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
Наименование | Обозначение | Количество |
Термометр (исполнение в соответствии с заказом) | - | 1 шт. |
Паспорт | - | 1 экз. |
Руководство по эксплуатации | РЭ 26.51.51-009-74081055-2020 | 1 экз. |
приведены в разделе 6 руководства по эксплуатации на термометр.
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 26.51.51-009-60416209-2021 Термометры манометрические «A FLOW». Технические условия.
