Государственный реестр средств измерений

Источники питания постоянного тока NGA100, 84080-21

84080-21
Источники питания постоянного тока NGA100 предназначены для воспроизведения напряжения и силы постоянного тока.
Карточка СИ
Номер в госреестре 84080-21
Наименование СИ Источники питания постоянного тока
Обозначение типа СИ NGA100
Изготовитель "Rohde & Schwarz Technologies Malaysia Sdn Bhd", Малайзия
Год регистрации 2021
Срок свидетельства 14.12.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Источники питания постоянного тока NGA100 предназначены для воспроизведения напряжения и силы постоянного тока.

Описание

Принцип действия источников питания постоянного тока NGA100 основан на понижении напряжения сети с помощью трансформатора, с последующим выравниванием диодным мостом и подачей через стабилизатор и фильтр на выходные гнезда и на схемы измерения и автоматического регулирования.

Конструктивно источники питания постоянного тока NGA100 выполнены в виде настольного лабораторного прибора. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели, а также по интерфейсам дистанционного управления USB, LAN.

К данному типу источников питания постоянного тока NGA100 относятся следующие модификации: NGA101, NGA102, NGA141, NGA142. Модификации отличаются количеством выходных каналов и диапазонами установки напряжения и тока.

Знак поверки может наноситься на заднюю панель источников питания постоянного тока NGA100.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, в формате шести цифр наносится методом наклейки на заднюю панель.

Для предотвращения несанкционированного доступа источники питания постоянного тока NGA100 имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса.

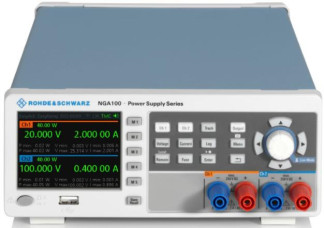

Общий вид источников питания постоянного тока NGA100, обозначение места для нанесения знака утверждения типа средства измерений представлены на рисунке 1.

Схема пломбировки от несанкционированного доступа, место нанесения серийного номера и указания модификации представлены на рисунке 2.

Место нанесения серийного номера

Место

и указания модификации

пломбировки

Программное обеспечение

Программное обеспечение «FW NGA» предназначено для управления режимами работы источников питания постоянного тока NGA100. Программное обеспечение «FW NGA» предназначено только для работы с источниками питания постоянного тока NGA100 и не может быть использовано отдельно от измерительно-вычислительной платформы этих источников.

Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик источников питания постоянного тока NGA100 за пределы допускаемых значений.

Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FW NGA

Номер версии (идентификационный номер) ПО

не ниже 2.006

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Количество выходных каналов* NGA101, NGA141 NGA102, NGA142

1

2

Диапазон установки напряжения постоянного тока, В NGA101, NGA102 NGA141, NGA142

от 0 до 35 от 0 до 100

Диапазон установки силы постоянного тока, А NGA101, NGA102 NGA141, NGA142

от 0 до 6 от 0 до 2

Пределы допускаемой абсолютной погрешности установки выходного напряжения Ивых постоянного тока, В NGA101, NGA102 NGA141, NGA142

±(0,0005 ивых+0,005) ±(0,0005 ивых+0,02)

Пределы допускаемой абсолютной погрешности измерений по встроенному индикатору выходного напряжения Ивык постоянного тока, В

NGA101, NGA102 NGA141, NGA142

±(0,0002 ивых+0,005) ±(0,0002 ивых+0,01)

Наименование характеристики

Значение

Уровень пульсаций выходного напряжения постоянного тока, мВскз, не более (в полосе частот от 20 Гц до 5 МГц)

NGA101, NGA102 NGA141, NGA142

0,5

1,5

Нестабильность выходного напряжения постоянного тока при изменении силы тока на нагрузке от 10 % до 90 % на канале, В NGA101, NGA102 NGA141, NGA142

±(0,0001 иВых+0,005) ±(0,0001 иВых+0,01)

Пределы допускаемой абсолютной погрешности установки силы постоянного тока !вых, А

±(0,0005 1вых+0,0005)

Пределы допускаемой абсолютной погрешности измерений по встроенному индикатору силы постоянного тока, А, в зависимости от значения силы тока

свыше 200 мА

±(0,0003 1вых+0,0005)

до 200 мА включ. NGA101, NGA102 NGA141, NGA142

±(0,0015 1вых+0,00004) ±(0,0015 1вых+0,000025)

Нестабильность силы постоянного тока на нагрузке от 10 % до 90 %, А

при изменении напряжения

±(0,0001 1вых+0,005)

* Примечание: Все нормируемые метрологические характеристики идентичны для первого и второго канала для модификаций NGA102, NGA142

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Номинальная максимальная выходная мощность на канале, Вт

40

Рабочие условия эксплуатации:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 40 °С, %, не более

от +20 до +30 85

Условия хранения и транспортирования:

-    температура окружающей среды, °С

-    относительная влажность воздуха при температуре 40 °С, %, не более

от -20 до +70 95

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота переменного тока, Г ц

от 207 до 253 от 50 до 60

Потребляемая мощность, Вт, не более

230

Масса, кг, не более

7,5

Габаритные размеры (ширина х глубина х высота), мм, не более

222x448x97

Время прогрева, мин

30

Знак утверждения типа

наносится на переднюю панель источников питания постоянного тока NGA100 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Источник питания постоянного тока NGA100

модификация NGA101 или NGA102 или NGA141 или NGA142

1 шт.

Комплект ЗИП

-

1 компл.

Руководство по эксплуатации

-

1 экз.

Сведения о методах измерений

приведены в разделе 8 “Порядок работы” руководства по эксплуатации

Нормативные документы

Приказ Росстандарта от 30.12.2019 № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

Приказ Росстандарта от 30.12.2019 № 3457 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 01.10.2018 № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А.
