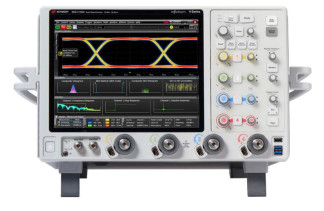

Осциллографы Infiniium V, 84081-21

Qj“ Я

| "S5?

Q

u

QM 1 Q':

'ос

(jQp. t*Q‘,

a.

i

Обозначение опций и аксессуаров

Описание опций и акссесуаров

N2803A

Усилитель пробника серии InfiniiMax III с полосой пропускания до 30 ГГц

N2802A

Усилитель пробника серии InfiniiMax III с полосой пропускания до 25 ГГц

N2801A

Усилитель пробника серии InfiniiMax III с полосой пропускания до 20 ГГц

N2800A

Усилитель пробника серии InfiniiMax III с полосой пропускания до 16 ГГц

N7000A

Усилитель пробника серии InfiniiMax III+ с полосой пропускания до 20 ГГц

N7001A

Усилитель пробника серии InfiniiMax III+ с полосой пропускания до 16 ГГц

N7002A

Усилитель пробника серии InfiniiMax III+ с полосой пропускания до 13 ГГц

N7003A

Усилитель пробника серии InfiniiMax III+ с полосой пропускания до 8 ГГц

N7010A

Терминирующий адаптер, с полосой пропускания до 30 ГГц

N5439A

Наконечник пробника типа ZIF с полосой пропускания до 28 ГГ ц

N5441A

Наконечник пробника серии InfiniiMax III с полосой пропускания до 16 ГГ ц

N5445A

Наконечник пробника дифференциальный с полосой пропускания до 28 ГГ ц

N5444A

Наконечник пробника с 2 входами типа 2,92 мм/3,5 мм/SMA с полосой пропускания до 28 ГГ ц

N5449A

Адаптер согласования импеданса (50 Ом или 1 МОм)с делителем на 10 (до 500 МГц)

N5442A

Адаптер согласования импеданса (50 Ом) BNC

N2812A

Кабель с полосой пропускания 28 ГГ ц кабель

DSOV13GBW

Увеличение полосы пропускания до 13 ГГц

DSOV16GBW

Увеличение полосы пропускания до 16 ГГц

DS0V20GBW

Увеличение полосы пропускания до 20 ГГц

DS0V25GBW

Увеличение полосы пропускания до 25 ГГц

DS0V33GBW

Увеличение полосы пропускания до 33 ГГц

DS0V000-100

Опция памяти 100 Мвыб на канал

DS0V000-200

Опция памяти 200 Мвыб на канал

DS0V000-500

Опция памяти 500 Мвыб на канал

DS0V000-01G

Опция памяти 1 Гвыб на канал

DS0V000-02G

Опция памяти 2 Гвыб на канал

N2810A-100

Увеличение памяти с 50 Мвыб на канал до 100 Мвыб на канал

N2810A-200

Увеличение памяти с 100 Мвыб на канал до 200 Мвыб на канал

N2810A-500

Увеличение памяти с 200 Мвыб на канал до 500 Мвыб на канал

N2810A-01G

Увеличение памяти с 500 Мвыб на канал до 1 Гвыб на канал

N2810A-02G

Увеличение памяти с1 Гвыб на канал до 2 Гвыб на канал

DS0V000-810

Опция аппаратного запуска на высокоскоростные сигналы последовательных шин

N2119AU

Модернизация до осциллографа с аппаратным запуском на высокоскоростные сигналы последовательных шин

N2118AU

Модернизация до осциллографа смешанных сигналов

DS0V000-801

Съемный твердотельный накопитель обънмом ^байт

DS0V000-805

Встроенный порт GPIB

1134A

Усилитель пробника до 7 ГГц (InfiniiMax )

1168A

Усилитель пробника до 10 ГГц (InfiniiMax II)

Обозначение опций и аксессуаров

Описание опций и акссесуаров

1169A

Усилитель пробника до 13 ГГц (InfiniiMax II)

E2669A

Комплект InfiniiMax для дифференциальных/несимметричных измерений

E2668A

Комплект InfiniiMax для несимметричных измерений

E2675A

Головка-браузер дифференциального пробника и аксессуары (полоса пропускания 6 ГГц)

E2676A

Головка-браузер несимметричного пробника и аксессуары (полоса пропускания 6 ГГц)

E2677A

Припаиваемая головка-браузер дифференциального пробника и аксессуары (полоса

пропускания 12 ГГц)

E2678A

Головка несимметричного/дифференциального пробника с гнездовым разъемом и аксессуары (полоса пропускания 12 ГГц)

E2679A

Припаиваемая головка несимметричного пробника и аксессуары (полоса пропускания 6 ГГ ц)

E2695A

Головка SMA для дифференциального пробника (полоса пропускания 8 ГГ ц)

N5425A

Припаиваемая ZIF головка дифференциального пробника (полоса пропускания 12 ГГц)

N5426A

ZIF наконечники

N5451A

ZIF наконечники InfiniiMax с длинными проводами (для ZIF головок N5425A)

N5450A

Удлинительный кабель InfiniiMax для работы в широком диапазоне температур (от минус 55 до плюс 150 °C)

N2880A

Комплект аттенюаторов InfiniiMax (пары аттенюаторов на 6, 12 и 20 дБ)

N2881A

Блокировка постоянного тока InfiniiMax (пара развязывающих конденсаторов на 30 В)

N2884A

Наконечники InfiniiMax с гибкими выводами для полупроводниковых пластин

N5380B

Дифференциальный SMA адаптер InfiniiMax II (полоса пропускания 12 ГГц)

N5381A

Припаиваемая головка дифференциального пробника InfiniiMax II и аксессуары (полоса пропускания 12 ГГц)

N5382A

Головка-браузер InfiniiMax II для дифференциального пробника (полоса пропускания 12 ГГц)

N5387A

Адаптер интерфейса пробника InfiniiMax Soft Touch Pro (4 ГГц)

N5388A

Адаптер интерфейса пробника InfiniiMax Soft Touch Pro на половину каналов (4 ГГц)

N2750A

Дифференциальный активный пробник до 1,5 ГГц

N2751A

Дифференциальный активный пробник до 3,5 ГГц

N2752A

Дифференциальный активный пробник до 6 ГГ ц

N2776A

Дифференциальные наконечник-браузер

N2777A

Впаиваемый наконечник InfiniiMode

N2778A

Наконечник с гнездовым разъемом

N2795A

Несимметричный активный пробник до 1 ГГц

N2796A

Несимметричный активный пробник до 2 ГГц

N2797A

Несимметричный активный пробник до 1,5 ГГц для работы в широком диапазоне температур (от -40 до 80 °C)

Обозначение опций и аксессуаров

Описание опций и акссесуаров

N2790A

Высоковольтный дифференциальный активный пробник до 100 МГц

N2791A

Высоковольтный дифференциальный активный пробник до 25 МГц

N2818A

Дифференциальный активный пробник до 200 МГц

N2819A

Дифференциальный активный пробник до 800 МГц

N2891A

Высоковольтный дифференциальный активный пробник до 70 МГц

1146B

токовый пробник до 100 кГц (100 Апик)

1147B

Токовый пробник до 50 МГц (15 Апик/30 Апик, кратковременно)

N2780B

Токовый пробник до 2 МГц (500 Аср.кв./700 Апик, кратковременно)

N2781B

Токовый пробник до 10 МГц (150 Аср.кв./300 Апик, кратковременно)

N2782B

Токовый пробник до 50 МГц (30 Аср.кв./50 Апик, кратковременно)

N2783B

Токовый пробник до 100 МГц (30 Аср.кв./50 Апик, кратковременно)

N2893A

Токовый пробник до 100 МГц (30 Аср.кв./50 Апик, кратковременно)

N2820A

Двухканальный высокочувствительный токовый пробник до 3 МГц (50 мкА-5 А)

N2821A

Высокочувствительный токовый пробник до 3 МГц (50 мкА-5 А)

10076B

Высоковольтный пробник до 250 МГц

N2771B

Высоковольтный пробник до 50 МГц

N2870A

Пробник до 35 МГц

N2871A

Пробник до 200 МГц

N2872A

Пробник до 350 МГц

N2873A

Пробник до 500 МГц

N2874A

Пробник до 1,5 ГГц

N2875A

Пробник до 500 МГц

N2876A

Пробник до 1,5 ГГц

N2830A

Пробник до 4 ГГц (InfiniiMax III+)

N2831A

Пробник до 8 ГГц (InfiniiMax III+)

N2832A

Пробник до 13 ГГц (InfiniiMax III+)

N2848A

Головка пробника QuickTip

N2849A

Головка пробника QuickTip

E5382B

Несимметричный комплект цифрового пробника типа “flying lead “

E5390A

Несимметричный комплект цифрового пробника типа “ soft touch”

E5398A

Несимметричный комплект цифрового пробника типа “1/2 soft touch”

E5387A

Дифференциальный комплект цифрового пробника типа “ soft touch”

E5381A

Дифференциальный комплект цифрового пробника типа “flying lead “

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Infiniium Oscilloscope Software for Windows 10 and Windows 7

Номер версии (идентификационный номер) ПО

не ниже 06.60.00601

Цифровой идентификатор ПО

-

Наименование

характеристики

Значение

DSOV/

DSAV/

MSOV084A

DSOV/

DSAV/

MSOV134A

DSOV/

DSAV/

MSOV164A

DSOV/

DSAV/

MSOV204A

DSOV/

DSAV/

MSOV254A

DSOV/

DSAV/

MSOV334A

Система вертикального отклонения

Количество входных каналов

4

Разрешающая способность по вертикали, бит

8, c усреднением не более 12

Полоса пропускания (по уровню минус 3 дБ), ГГц 2 канала

8

13

16

20

25

32

Полоса пропускания (по уровню минус 3 дБ), ГГц 4 канала

8

13

16

Время нарастания/ спада (от 10 до 90 %), пс

55,0

33,8

27,5

22

17,6

13,3

Максимальная частота дискретизации, Гвыб/с 2 канала

80

Максимальная частота дискретизации, Гвыб/с 4 канала

40

Динамический диапазон, делений

±4

Диапазон коэффициентов отклонения Коткл в последовательности 1; 2; 5, В/дел

от 1 • 10"3 до 1

Наименование

характеристики

Значение

Пределы допускае-

мой абсолютной по-

грешности уста-

новки коэффици-

ента отклонения на

постоянном токе, В

при Коткл до

5 мВ/дел включ.

ч

е

l5

8

5

2

,0

(0,

К

О

Т

К

Л

[В/

д

е

л]

при Коткл свыше

5 мВ/дел

±(

"0,02 • 8 [дел]

• Коткл [В/дел])

Максимальное сред-

нее квадра-тическое

значение собствен-

ных шумов при ко-

эффициенте откло-

нения, мВ

5 мВ/дел

0,21

0,27

0,31

0,37

0,45

0,58

10 мВ/дел

0,23

0,28

0,36

0,42

0,49

0,60

20 мВ/дел

0,46

0,57

0,65

0,74

0,83

1,04

50 мВ/дел

1,04

1,09

1,32

1,54

1,73

2,09

100 мВ/дел

1,92

2,30

2,63

3,02

3,39

3,98

200 мВ/дел

4,39

5,52

6,14

6,92

8,16

9,88

500 мВ/дел

10,07

12,42

13,68

15,05

17,08

20,25

1 В/дел

18,47

21,36

26,12

30,15

34,36

39,35

Максимальное сред-

нее квадратическое

значение собствен-

ных шумов при ко-

эффициенте откло-

нения (с опцией

N7010), мВ

5 мВ/дел

0,28

0,41

0,44

0,51

0,65

0,84

10 мВ/дел

0,30

0,42

0,48

0,57

0,70

0,86

20 мВ/дел

0,54

0,74

0,84

0,99

1,20

1,48

50 мВ/дел

1,21

1,64

1,86

2,18

2,64

3,21

100 мВ/дел

2,42

3,25

3,68

4,30

5,16

6,21

200 мВ/дел

4,84

6,48

7,33

8,53

10,18

12,18

500 мВ/дел

12,16

16,39

18,64

21,89

26,42

32,06

1 В/дел

24,21

32,50

36,80

42,99

51,55

61,98

Наименование

Значение

характеристики

Диапазон установки

напряжения смещения

исМЕЩ, В

при коэффициентах от-

клонения:

до 49 мВ/дел включ.

±0,4

от 50 до 79 мВ/дел

включ.

±0,7

от 80 до 134 мВ/дел

включ.

±1,2

от 135 до 239 мВ/дел

включ.

±2,2

от 240 до 1000 мВ/дел

включ.

±4,0

Диапазон установки

напряжения смещения

±4

Шмещ с опцией

N7010A, В

Пределы допускаемой абсолютной погрешно-

сти установки напря-

жения смещения при

напряжении входного

сигнала, В

не более или равно

±(0,02 • исмЕщ +0,01- 8[дел] • Коткл [В/дел] + 1 мВ)

3,5 В более 3,5 В

±(0,02 • исмЕщ +0,01- 8[дел] • Коткл [В/дел])

Максимальное значе-

ние входного напряже

ния, В

±5

Входное сопротивле-

ние каналов, Ом

от 48,5 до 51,5

Система отклонения по горизонтали

Диапазон коэффициентов развертки, с/дел

от 2 -10'9 до 20

Время установки задержки, с

от 0 до 200

Пределы допускаемой

относительной по-

грешности опорного генератора, %

±(0,1 -10'6 + 0,1-10'6-Тэ) 1}

Наименование характе

Значение

ристики

Значение собственного

джиттера (встроенный

опорный источник ча-

стоты), при значениях

развертки, фс, не более

до 1 мс включ.

100

св. 1 до 10 мс ис включ.

200

св. 10 до 100 мс включ.

500

св. 0,1 до 1 с

2000

Значение собственного

джиттера (внешний

опорный источник ча-

стоты), фс

до 1 мс включ включ.

100

св. 1 до 10 мс включ.

200

св. 10 до 100 мс включ.

200

св. 0,1 до 1 с

500

Синхронизация

Виды запуска

автоматический, ждущий, однократный, принудительный

Минимальная ширина

импульса для запуска,

пс

аппаратно

250

с программой In-

finiiScan

40

Диапазон уровней

входного сигнала внут

ренней синхронизации,

±4;

В

±5 при значении входного сигнала ±5 В

Источники запуска

Любой канал, сеть, вход внешнего запуска

Минимальный уровень

входного сигнала вну-

тренней синхрониза-

ции, дел

низкий до 22 ГГц

2

высокий:

до 18 ГГц включ.

0, 3

св. 18 до 22 ГГц

1

Наименование

характеристики

Значение

Характеристики цифровых каналов (только модификаций MSO или установленной опции N2118AU)

Число каналов

16 логических каналов, обозначенных D0-D15

Типы установки пороговых уровней срабатывания и их значения (ииор), В ТТЛ

+1 ,4

КМОП

+2,5

ЭСЛ

-1,3

ПЕСЛ

+3,7

определяемый пользователем с с шагом 100 мВ

от -3 до + 3

Наибольшее значение аналоговой полосы пропускания (зависит от типа пробника), ГГ ц

3

Максимальное значение напряжения входного сигнала (пиковое), В

±40

Минимальное значение напряжения входного сигнала (амплитудное), мВ

200

Входной динамический диапазон относительно установленного порогового уровня срабатывания, В

±10

Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания, мВ

±(0,03 • Шор + 100)

Входное сопротивле-

от 19,6 до 20,4

м

О

к

е,

и

н

П р и м е ч а н и е - Обозначения: Тэ - количество лет эксплуатации осциллографа.

Наименование характеристики

Значение

Напряжение питания переменного тока частотой 50 Гц, В

от 198 до 242

Габаритные размеры, мм, не более

высота

266

ширина

436

длина

492

Масса, кг, не более

3,76

Рабочие условия эксплуатации

температура окружающего воздуха, °С

от +15 до +35

относительная влажность окружающего воздуха, %

до 80

Наименование

Обозначение

Количество

Осциллограф Infiniium V

Модификации:

DSOV084A,

DSAV084A,

1 шт.*

MSOV084A,

DSOV134A,

DSAV134A,

MSOV134A,

DSOV164A,

DSAV164A,

MSOV164A,

DSOV204A,

DSAV204A,

MSOV204A,

DSOV254A,

DSAV254A,

MSOV254A,

DSOV334A,

DSAV334A,

MSOV334A

Комплект принадлежностей

-

1 шт.

Руководство по эксплуатации

-

1 экз.

* По заказу
