| Номер в госреестре | 84083-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-200 |
| Изготовитель | Акционерное общество "Тамбовский завод "Комсомолец" имени Н.С. Артемова" (АО "Завком"), г. Тамбов |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-200 предназначены для измерения объема продукта.
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 200 м3.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-200 основан на заполнении их продуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары стальные горизонтальные цилиндрические РГС-200 представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
При проведении поверки теплоизоляция резервуаров демонтируется.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера наносятся на обшивку резервуара и дублируются маркировочной табличкой под слоем теплоизоляции (рисунок 1).
Резервуары РГС-200 с заводскими номерами 151561, 151562 расположены по адресу: 109429, г. Москва, вн. тер. г. Муниципальный Округ Капотня, кв-л Капотня 2-й, д. 1, к. 3, АО «Газпромнефть-МНПЗ».

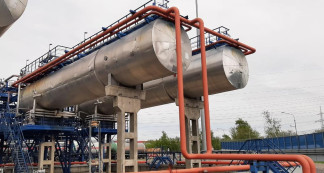

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-200, представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
Рисунок 2 - Общий вид резервуаров РГС-200
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-200 не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 200 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-200 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в пункте 8 паспорта на резервуар.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-200
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
