| Номер в госреестре | 84087-21 |
| Наименование СИ | Система измерений количества и параметров свободного нефтяного газа (СИКГ) "Свободный нефтяной газ от компрессорной станции низкого давления" (СИКГ-9) (АО "Востсибнефтегаз") |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и параметров свободного нефтяного газа (СИКГ) «Свободный нефтяной газ от компрессорной станции низкого давления» (СИКГ-9) (АО «Востсибнефтегаз») предназначена для измерений объемного расхода (объема) свободного нефтяного газа, приведенного к стандартным условиям, отображения и регистрации результатов измерений газа.
Конструктивно СИКГ состоит из одной измерительной линии (ИЛ) и системы сбора и обработки информации (СОИ).
На ИЛ установлены следующие основные средства измерений (СИ):
- расходомер газа ультразвуковой FLOWSIC 100 (регистрационный номер в Федеральном информационном фонде 43980-10);
- датчик давления Метран-150 мод. Метран-150ТА (регистрационный номер в Федеральном информационном фонде 32854-13);
- термопреобразователь с унифицированным выходным сигналом Метран-2700 (регистрационный номер в Федеральном информационном фонде 38548-13).
СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: вычислитель УВП-280 (регистрационный номер в Федеральном информационном фонде 53503-13) и АРМ оператора на базе персональных компьютеров, оснащенных монитором, клавиатурой и печатающим устройством. Вычислитель УВП-280 осуществляет обработку сигналов с первичных преобразователей СИ, вычисление физикохимических показателей газа (плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости) в соответствии с ГСССД МР 113-2003 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263...500 К при давлениях до 15 МПа», расчет объема газа, приведенного к стандартным условиям, передачу информации на верхний уровень СОИ. АРМ оператора предназначен для сбора данных, формирования и печати отчетных документов, отображения и регистрации измерительной и технологической информации, архивирования, построения графиков и таблиц, трендов, архивных данных, а также любой другой информации выведенной на экран монитора.
Обеспечена возможность пломбирования, нанесения оттисков клейм или наклеек на средства измерений, входящие в состав СИКГ.
СИКГ обеспечивает выполнение следующих функций:
- измерение объема газа в рабочих условиях (м3/ч);
- вычисление объема газа, приведенного к стандартным условиям (м3/ч);
- измерение температуры (°С), абсолютного давления газа (МПа);
- отображение измерительной и технологической информации на мониторах АРМ оператора;
- регистрацию и хранение результатов измерений, формирование и печать отчетных документов.

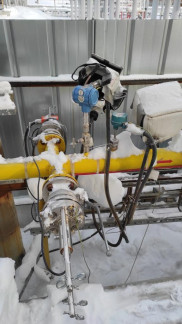

Общий вид СИКГ представлен на рисунке 1.
Программное обеспечение (далее - ПО) СИКГ разделено на два структурных уровня - верхний и нижний. К нижнему уровню относятся вычислитель УВП-280 (далее -вычислитель). Вычислитель выполняет функции вычисления объема газа, приведенного к стандартным условиям, передачи информации на верхний уровень. К метрологически значимой части ПО относятся конфигурационные файлы вычислителя.
К ПО верхнего уровня относится АРМ оператора, выполняющее функции сбора, хранения, отображения информации, полученной с нижнего уровня ПО, формирования и печати отчетных документов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Вывод идентификационных данных ПО вычислителей УВП-280, выпущенных до
22.01.2019 на показывающее устройство или посредством подключения внешних устройств не предусмотрен.
Идентификационные данные ПО вычислителей УВП-280 приведены в таблице 1.
Таблица 1 - Идентификационные данные
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО |
| Номер версии (идентификационный номер) ПО | 2.17 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | свободный нефтяной газ (СНГ) |
| Диапазон измерений расхода СНГ в стандартных условиях, м3/ч | от 60 до 10000 |
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, % | ±3 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочий диапазон температуры газа, °С | от +20 до +60 |
| Рабочий диапазон давления СНГ, МПа (абс.) | от 0,701325 до 0,801325 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220 |
| - частота переменного тока, Г ц | 50 |
| Габаритные размеры СИКГ, мм, не более: | |
| - высота | 340 |
| - ширина | 350 |
| - длина | 10000 |
| Условия эксплуатации: | |
| - температура окружающей среды (температура внутри | |
| обогреваемых термочехлов), °С | от 5 до 39 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 90 до 110 |
| Наименование характеристики | Значение |
| Средний срок службы, лет | 16 |
| Средняя наработка на отказ, ч | 140000 |
| Режим работы СИКГ | непрерывный |
наносится на титульный лист паспорта СИКГ типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система измерений количества и параметров свободного нефтяного газа (СИКГ) «Свободный нефтяной газ от компрессорной станции низкого давления» (СИКГ-9) (АО «Востсибнефтегаз») с заводским номером ОИ 250-06 | - | 1 шт. |
| «Система измерений количества и параметров свободного нефтяного газа (СИКГ) «Свободный нефтяной газ от компрессорной станции низкого давления» (СИКГ-9) (ОАО «Востсибнефтегаз»)» | ОИ 25006.00.00.00.000 ПС | 1 экз. |
«ГСИ. Методика измерений системой измерений количества и параметров свободного нефтяного газа «СИКГ «Свободный нефтяной газ от компрессорной станции низкого давления (СИКГ-9)», утверждена ФГУП «ВНИИР», свидетельство об аттестации № 01.00257-2013/178013-15 от 11.08.2015 г., номер в реестре ФР.1.29.2015.21704.
Нормативные документы, устанавливающие требования к системе измерений количества и параметров свободного нефтяного газа (СИКГ) «Свободный нефтяной газ от компрессорной станции низкого давления» (СИКГ-9) (АО «Востсибнефтегаз»)
Постановление Правительства РФ от 16.11.2020 №1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
ГОСТ Р 8.733-2011 ГСИ. Системы измерений количества и параметров свободного нефтяного газа. Общие метрологические и технические требования
