| Номер в госреестре | 84095-21 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-3000 |
| Изготовитель | Саратовский завод металлоконструкций, г. Саратов |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-3000 предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Принцип действия резервуаров стальных вертикальных цилиндрических РВС-3000 основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему продукта согласно градуировочной таблице резервуара.
Тип резервуаров - стальные вертикальные цилиндрические, с номинальной вместимостью 3000 м3.
Резервуары стальные вертикальные цилиндрические РВС-3000 представляют собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.
Заводские номера резервуаров наносятся аэрографическим способом на стенку резервуаров и типографским способом в паспорта.
Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-3000 расположены на территории ТСБ-1 АО «Газпромнефть-ОНПЗ».

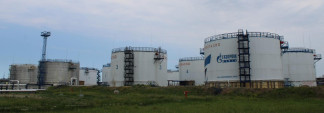

Общий вид резервуаров стальных вертикальных цилиндрических РВС-3000 представлен на рисунке 1 .
? й
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-3000 не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуаров и в градуировочной таблице на листах в местах подписи поверителя.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 3000 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| - высота | 12250 |
| - диаметр | 18980 |
| Рабочая среда | нефтепродукты |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -50 до +50 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуары стальные вертикальные цилиндрические РВС-3000, зав. №№ 1, 2, 3, 4, 5, 6, 7, 8 | - | 8 шт. |
| Паспорт | - | 8 экз. |
| Градуировочная таблица | - | 8 экз. |
приведены в разделе 5 «Методика измерений» паспорта.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-3000
Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
