Резервуар стальной горизонтальный цилиндрический РГС-12, 84096-21

84096-21
Резервуар стальной горизонтальный цилиндрический РГС-12,5 предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Карточка СИ
Номер в госреестре 84096-21
Наименование СИ Резервуар стальной горизонтальный цилиндрический
Обозначение типа СИ РГС-12,5
Изготовитель Общество с ограниченной ответственностью Научно-производственное предприятие "ГРОМ" (ООО НПП "ГРОМ"), г. Тюмень.
Год регистрации 2021
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар стальной горизонтальный цилиндрический РГС-12,5 предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Принцип действия резервуара стального горизонтального цилиндрического РГС-12,5 основан на заполнении его нефтепродуктами до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблице резервуара.

Тип резервуара стального горизонтального цилиндрического РГС-12,5 - подземный. Резервуар стальной горизонтальный цилиндрический РГС-12,5 представляет собой сварной металлический сосуд в форме горизонтального цилиндра, оборудованный приемо -раздаточными устройствами и люками.

Заполнение и выдача нефтепродуктов осуществляется через приемно-раздаточные устройства.

Заводской номер резервуара нанесен типографским способом на паспорт.

Резервуар стальной горизонтальный цилиндрический РГС-12,5 расположен на территории ТСБ-1 АО «Газпромнефть-ОНПЗ».

Эскиз резервуара стального горизонтального цилиндрического РГС-12,5 представлен на рисунке 1.

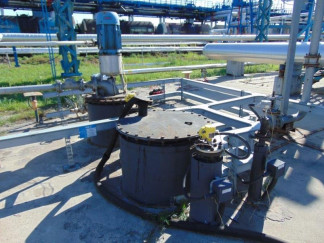

Рисунок 2 - Горловины и замерные люки резервуара стального горизонтального

цилиндрического РГС-12,5

Пломбирование резервуара стального горизонтального цилиндрического РГС-12,5 не предусмотрено.

Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

12,5

Пределы допускаемой относительной погрешности определения вместимости, %

±0,20

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая среда

нефтепродукты

Габаритные размеры, мм, не более

- высота

3316

- диаметр

2000

Диапазон температуры окружающего воздуха, °С

от - 50 до + 50

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование и условные обозначения

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический РГС-12,5, зав. № 13

-

1 шт.

Паспорт

-

1 экз.

Градуировочная таблица

-

1 экз.

Сведения о методах измерений

приведены в разделе 5 «Методика измерений» паспорта.

Нормативные документы, устанавливающие требования к резервуару стальному горизонтальному цилиндрическому РГС-12,5

Приказ Росстандарта №256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости
