| Номер в госреестре | 84103-21 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПВС-20-15/20 |
| Изготовитель | Общество с ограниченной ответственностью научно-производственный центр завода "Красное Знамя" (ООО НПЦ завода "Красное Знамя"), г. Рязань |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

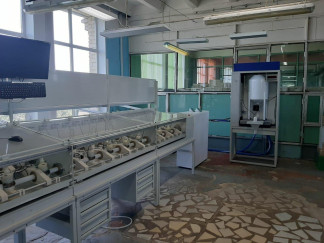

Установки поверочные УПВС-20-15/20 (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости.
Принцип действия установок основан на воспроизведении единиц объема жидкости в потоке и объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.
Установки состоят из средств измерений объема жидкости в потоке и объемного расхода жидкости, средств измерений температуры и избыточного давления жидкости, системы хранения и подготовки жидкости, системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, двух измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.
В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости, в составе установок применяются: весы платформенные ЕВ1 (регистрационный номер 56147-14); расходомеры-счетчики электромагнитные SITRANS FM (регистрационный номер 35024-12).
В качестве средств измерений избыточного давления жидкости, в составе установок применяются: преобразователи давления измерительные А-10 (регистрационный номер 39674-08)
В качестве средств измерений температуры жидкости, в составе установок могут применяться: термометры технические жидкостные стеклянные ТТ-В (регистрационный номер 52107-12); термопреобразователи с унифицированным выходным сигналом ТСМУ 014 (регистрационный номер 46437-16); термопреобразователи сопротивления TR 11C (регистрационный номер 64818-16).
Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры. Жидкость посредством систем создания и стабилизации расхода жидкости и регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры жидкости, расходомеры установки и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки жидкости или через устройство переключения потока (входящее в состав весового устройства), на весовое устройство. Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки Заводской номер установок наносится на маркировочную табличку, закрепленную на лицевую часть измерительного участка установки в левом углу в виде наклейки.
Место нанесения знака утверждения типа и заводского номера представлено на рисунке 3.
УСТАНОВКА ПОВЕРОЧНАЯ
УПВС-20-15/20
Место нанесения знака утверждения типа
КПРН.423316.001ТУ •
Место нанесения
заводского номера
дата изготовления
Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение установок автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, автоматизированной системы измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики установок нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Система тарировки и градуировки |
| Номер версии (идентификационный номер) ПО | 2.0.12-ХХХ |
| Цифровой идентификатор ПО1) | - |
| 1) - конкретное значение указано в паспорте | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведения единицы) объемного расхода жидкости, м3/ч | от 0,01 до 5 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок в диапазоне расхода от 0,01 до 0,11 включ. при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении весовых устройств, % | ±0,29 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок в диапазоне расхода св. 0,11 до 5 включ. при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении весовых устройств, % | ±0,15 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок в диапазоне расхода от 0,01 до 0,11 включ. при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров, % | ±0,95 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установок в диапазоне расхода св. 0,11 до 5 включ. при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров, % | ±0,50 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Номинальный диаметр поверяемых средств измерений^ | от DN 5 до DN 50 |
| Количество одновременно поверяемых средств измерений, штук1) | от 1 до 20 |
| Измеряемая среда Температура измеряемой среды, °С Избыточное давление измеряемой среды, МПа | жидкость (вода питьевая) от +10 до +30 от 0,1 до 1,2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38/220±22 50±1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от 30 до 80 от 84 до 107 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 12 20000 |
| 1) - конкретное значение указано в паспорте | |
наносится на маркировочную табличку, закрепленную на лицевую часть измерительного участка установки в левом углу в виде наклейки, и в верхней части по центру титульного листа руководства по эксплуатации и паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная | УПВС-20-15/20 | 1 шт. |
| Паспорт | КПРН.423316.001ПС | 1 экз. |
| Руководство по эксплуатации | КПРН.423316.001РЭ | 1 экз. |
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации КПРН.423316.001РЭ.
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
КПРН.423316.001ТУ Установки поверочные УПВС-20-15/20. Технические условия
