| Номер в госреестре | 84119-21 |
| Наименование СИ | Термометры сопротивления платиновые эталонные |
| Обозначение типа СИ | ВТС |
| Изготовитель | Общество с ограниченной ответственностью "Владимирский завод "Эталон" (ООО "Владимирский завод "Эталон"), г. Владимир |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры сопротивления платиновые эталонные ВТС - рабочие эталоны 0-го разряда согласно ГОСТ 8.558-2009, часть 2, предназначены для измерений температуры жидких и газообразных сред при поверке и калибровке средств измерений температуры.
Принцип действия термометров сопротивления платиновых эталонных ВТС (далее -термометры) заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометров является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки. Для термометров соединенные последовательно отрезки спирали укладываются в кварцевую трубочку. К концам платиновой проволоки чувствительного элемента приварены платиновые проволоки, жестко скрепленные с каркасом, к каждой из которых приварено по два вывода из платины. Для изоляции выводных проводников применены кварцевые капилляры. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из кварца .
Маркировка термометров выполнена методом гравировки и содержит обозначение: ВТС и заводской номер.
Знак поверки наносится на свидетельство о поверке или в паспорт.

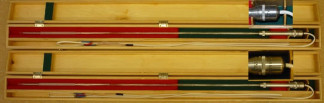

Общий вид средства измерений представлен на рисунках 1-2.
Пломбирование термометров сопротивления платиновых эталонных ВТС не предусмотрено.
отсутствует
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от 0,01 до +1084,62 |
| Номинальное сопротивление при 0 °С, Ом | 0,60±0,01 |
| Отношение сопротивления термометров к их сопротивлению в тройной точке воды (W) при температуре плавления галлия, не менее | 1,11807 |
| Измерительный ток, мА | 10,0 |
| Допускаемые значения суммарного среднеквадратического отклонения (СКО) сличения с эталоном - копией, °С, не более при температуре: +419,527 °С +660,323 °С +1084,62 °С | 0,003 0,005 0,030 |
| Электрическое сопротивление изоляции между выводами и корпусом ТС , Ом, не менее при температуре окружающей среды от +15 °С до +25 °С и относительной влажности воздуха от 0 % до 80 % | 1-108 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры | |
| внешний диаметр охранной трубки, мм, не более | 7,5 |
| длина погружаемой части, мм, не менее | 555 |
| диаметр головки, мм, не более | 20,0±0,5 |
| Масса,г, не более | 120 |
| Условия эксплуатации: | |
| диапазон температуры окружающего воздуха, °С | от +15 до +25 |
| относительная влажность, %, не более | 80 |
| диапазон атмосферного давления, кПа | от 84 до 106,7 |
| Наработка на отказ, ч, не менее | 1000 |
| Срок службы, лет, не менее | 6 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
Таблица 4 - Комплектность термометров
| Наименование изделия или документа | Обозначение | Количество |
| Термометры сопротивления платиновые эталонные | ВТС № 383 | 1 шт. |
| ВТС № 384 | 1 шт. | |
| Футляр | - | 2 шт. |
| Паспорт | Хд.2.821.016ПС | 2 экз. |
| Методика поверки | МП 2411-0183-2021 | 1 экз. |
приведены в документах «Термометр сопротивления платиновый эталонный ВТС. Паспорт. Хд.2.821.016ПС № 383», «Термометр сопротивления платиновый эталонный ВТС. Паспорт. Хд.2.821.016ПС № 384», раздел 3.
ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 50.507-86 Термометр платиновый эталонный высокотемпературный ВТС. Технические условия.
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
