| Номер в госреестре | 84123-21 |
| Наименование СИ | Счетчики-расходомеры массовые |
| Обозначение типа СИ | Micro Motion |
| Изготовитель | "Emerson Process Management/ Micro Motion Inc.", США. |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-расходомеры массовые Micro Motion (далее по тексту - СРМ) предназначены для измерений массового расхода и массы жидкости в составе измерительной линии систем измерений количества и показателей качества нефти.
Принцип действия СРМ основан на использовании силы Кориолиса, значение которой зависит от массы жидкости и скорости ее движения по трубкам сенсора, следовательно, пропорционально массовому расходу рабочей жидкости. При прохождении рабочей жидкости по двум трубкам первичного преобразователя (сенсора), которые колеблются с одинаковой частотой, возникает разность фаз колебаний трубок. Данный сигнал передается на трансмиттер 2700R, где обрабатывается и преобразуется в измерительную информацию.
Выходным сигналом трансмиттера 2700R является последовательность импульсов, частота следования, которых пропорциональна массовому расходу жидкости.
СРМ состоят из сенсора модели CMF200M420NQFZEZZZ и трансмиттера модели 2700R11CFFEZZZ.
Отклонение температуры среды от температуры калибровки компенсируется установкой нуля, а изменение давления среды - внесением соответствующей поправки.
К счетчикам-расходомерам данного типа относятся счетчики-расходомеры массовые Micro Motion с заводскими номерами 14281507, 14281508.

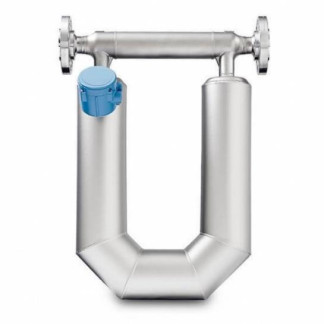

Общий вид СРМ представлен на рисунке 1.
Рисунок 1 - Общий вид СРМ
Трансмиттер пломбируется с помощью проволоки и свинцовой (пластмассовой) пломбы. Место пломбировки СРМ представлено на рисунке 2.
Рисунок 2 - Схема пломбировки СРМ
Заводские (серийные) номера сенсора и трансмиттера наносятся методом лазерной гравировки на таблички, которые крепятся к корпусу сенсора и трансмиттера соответственно. Нанесение знака поверки на СРМ не предусмотрено.
Программное обеспечение (далее по тексту - ПО) является встроенным. ПО имеет программную и физическую защиту от непреднамеренных и преднамеренных изменений. Программная защита обеспечивается разграничением прав пользователей, введением паролей, а также функцией защиты конфигурации. Физическая защита обеспечивается пломбированием клемм порта обслуживания. ПО СРМ имеет уровень защиты «высокий» по Р 50.2.077 -2014. Погрешности СРМ нормированы с учетом влияния ПО.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | 2000 series firmware |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 6.10 |
| Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики СРМ, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массового расхода жидкости, т/ч | от 9,6 до 47 |
| Пределы допускаемой относительной погрешности при измерениях массового расхода и массы жидкости, % | ±0,25 |
Лист № 3 Всего листов 5
| Наименование характеристики | Значение |
| Номинальный диаметр | DN 50 |
| Выходной сигнал | Импульсный, частотой до 10 кГц |
| Температура измеряемой среды, оС | от +55 до +70 |
| Диапазон избыточного давления измеряемой среды, МПа | от 0,5 до 6,3 |
| Диапазон плотности жидкости в рабочем диапазоне температуры, кг/м3 | от 878,5 до 892,7 |
| Кинематическая вязкость жидкости, мм2/с (сСт) | |
| - максимальная | 49,1 |
| - рабочая | 37,6 |
| -минимальная | 34,8 |
| Потребляемая мощность, Вт, не более | 15 |
| Параметры окружающей среды: | |
| - температура, °С | от +5 до +35 |
| - относительная влажность, % | от 52 до 82 |
| Параметры электропитания: | |
| - напряжение питания, В | ООА +10% 220 -15% |
| - частота, Гц | 50 |
наносится на маркировочную табличку методом наклейки и на центральную часть титульных листов паспорта типографским способом.
Комплектность СРМ приведена в таблице 4.
Таблица 4 - Комплектность СРМ
| Наименование | Обозначение | Количе ство |
| Счетчик-расходомер массовый Micro Motion, зав. №14281507 | 1 экз. | |
| Счетчик-расходомер массовый Micro Motion, зав. №14281508 | 1 экз. | |
| Комплект эксплуатационных документов фирмы «Emerson Process Management/ Micro Motion Inc.» | 1 экз. |
приведены в листе технических данных эксплуатационной документации.
Нормативные документы, устанавливающие требования к счетчикам-расходомерам массовым Micro Motion
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Постановление Правительства РФ от 16 ноября2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
