| Номер в госреестре | 84126-21 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220-58 У1 |
| Изготовитель | Производственное объединение "Запорожтрансформатор" (ПО "Запорожтрансформатор"), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-220-58 У1 (далее - трансформаторы) предназначены для применения в электрических цепях переменного тока частотой 50 Гц с номинальными напряжениями 220 кВ с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов заключается в преобразовании напряжения промышленной частоты в напряжение для измерения, а также обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию. Активная часть трансформаторов находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Общий вид трансформаторов напряжения и места пломбирования представлены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку (шильд) на корпусе.

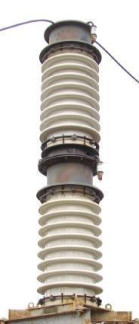

Рисунок 1 - Общий вид трансформатора напряжения и места пломбирования
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация трансформатора | НКФ-220-58 У1 | ||
| Заводской номер | 56750, 56754, 56755, 56947, 56974, 56981 | ||
| Год выпуска | 1991 | ||
| Номинальное напряжение первичной обмотки, кВ | 150V3 | ||
| Номинальное напряжение основной вторичной обмотки, В | 100V3 | ||
| Номинальное напряжение дополнительной вторичной обмотки, В | 100 | ||
| Коэффициент трансформации | 1500 | ||
| Класс точности основной вторичной обмотки | 0,5 | 1 | 3 |
| Номинальная мощность основной вторичной обмотки, В-А | 400 | 600 | 1200 |
| Номинальная частота, Гц | 50 | ||
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на паспорт типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-220-58 У1 | 6 шт. |
| Трансформатор напряжения НКФ-220-58 У1. Паспорт | - | 6 шт. |
указаны в паспорте в разделе 2 «Общие сведения».
ТУ 16-671.003.83 «Трансформатор напряжения НКФ. Технические условия»
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
