| Номер в госреестре | 84133-21 |
| Наименование СИ | Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО "Мосэнерго" в части ТЭЦ-21 и котельных, входящих в состав филиала |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Публичное акционерное общество энергетики и электрификации "Мосэнерго" (ПАО "Мосэнерго"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала (далее - АСКУТЭ ТЭЦ-21) предназначена для измерений объемного расхода, объема, массы, температуры, разности температур, давления и количества тепловой энергии, а также времени.
Принцип действия АСКУТЭ ТЭЦ-21 основан на измерениях параметров теплоносителя (объемный расход, объем, масса, температура, разность температур, давление) и количества тепловой энергии измерительными компонентами с последующей обработкой измерительной информации вычислительными компонентами.
АСКУТЭ ТЭЦ-21 представляет собой многофункциональную, проектно-компонуемую трехуровневую автоматизированную измерительную систему с централизованным управлением и распределенной функцией измерений. АСКУТЭ ТЭЦ-21 спроектирована для конкретного объекта из компонентов серийного изготовления, принимается как законченное изделие непосредственно на объекте эксплуатации (ИС-2 согласно ГОСТ Р 8.596-2002). АСКУТЭ ТЭЦ-21 осуществляет учет тепловой энергии и параметров теплоносителя на объектах ПАО «Мосэнерго»: ТЭЦ-21, РТС «Новомосковская», РТС «Отрадное», КТС «Стандартная». Перечень узлов учета (УУ) приведен в таблице 1.
Нижний уровень включает в свой состав измерительные компоненты (средства измерений утвержденного типа (далее - СИ)), размещенные на УУ, обеспечивающие измерение и передачу полученных данных на средний уровень АСКУТЭ ТЭЦ-21. Перечень СИ, которыми укомплектованы УУ приведен в таблице 2.
Средний уровень: связующие компоненты - устройства сбора и передачи данных (УСПД), вычислительная компонента - сервер измерительно-вычислительного комплекса (сервер ИВК), коммутационное оборудование и каналы связи для обеспечения информационного взаимодействия между уровнями системы.
Верхний уровень состоит из сервера коммерческого учета (СКУ), установленного в центре обработки данных (ЦОД) ПАО «Мосэнерго», автоматизированных рабочих мест (АРМ) и вспомогательного оборудования.

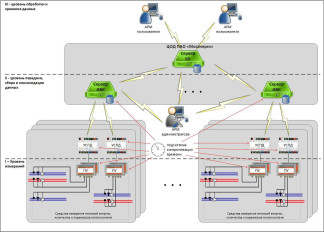

Структурная схема АСКУТЭ ТЭЦ-21 приведена на рисунке 1.
| Наименование | |||
| № | ТЭЦ-21 | № | ТЭЦ-21 (продолжение) |
| 1 | Магистраль 1 «Ховрино» | 22 | Аварийная подпитка бл.9 от НПТС бл.8 |
| 2 | Магистраль 12 «Дмитрово» | 23 | Сырая вода на подпитку т/с № 3 от 4ЦН |
| 3 | Магистраль 24 «Проспект Мира» | 24 | Сырая вода на подпитку т/с № 4 КТЦ-1 |
| 4 | Магистраль 25 «Химки» | 25 | Аварийная подпитка бл.8 |
| 5 | Магистраль 31 «Лианозово» | 26 | Сырая вода на подпитку т/с М24 «Проспект Мира» |
| 6 | Магистраль 5 «Медведковская» | ||
| 7 | Магистраль №81 | № | РТС «Новомосковская» |
| 8 | Подпитка т/с М24 «Проспект Мира» | 27 | Вывод 1 правое направление |
| 9 | Подпитка т/с от ДПТС-1 | 28 | Вывод 2 левое направление |
| 10 | Подпитка т/с от ДПТС-2 | 29 | Подпиток |
| 11 | Подпитка т/с от ДПТС-3 | 30 | Холодная вода |
| 12 | Подпитка т/с от ДПТС-4 | № | РТС «Отрадное» |
| 13 | Подпитка т/с от ДПТС-5 | 31 | Вывод 1 правое направление |
| 14 | Подпитка т/с М25 «Химки» | 32 | Вывод 2 левое направление |
| 15 | Подпитка т/с за БПТС-1 | 33 | Подпиток |
| 16 | Подпиточная вода от бл. 11 | 34 | Холодная вода |
| 17 | Холодная вода КТО №1 | № | КТС Стандартная |
| 18 | Холодная вода КТО №2 | 35 | Вывод |
| 19 | Наружный воздух | 36 | Подпиток |
| 20 | Сырая вода на подпитку т/с 6ЦН | 37 | Холодная вода |
| 21 | Подпиточная вода за БПТС-3 бл.10 | - | - |
Таблица 2 - Перечень СИ
| №1 | Наименование | Рег. № в ФИФ ОЕИ | Кол-во |
| 1 | 2 | 3 | 4 |
| 1, 2, 4 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 модификация УВП-280Б.01 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 28363-14 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт. |
| 3, 5, 6, 27, 28, 31, 32 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 модификация УВП-280А.01 - расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» (УРСВ-522ц) - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 28363-14 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт. |
| 7, 35 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 модификация УВП-280А.01 - теплосчетчик ВИС.Т3 исполнение ВС - комплект термометров сопротивления КТПТР-01 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 67374-17 46156-10 72888-18 | 1 шт. 1 шт. 2 шт. 2 комп. 2 2 шт. |
| 1 | 2 | 3 | 4 |
| 8-16, 29, 33, 36 | Теплосчетчик ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 модификация УВП-280А.01 - теплосчетчик ВИС.Т3 исполнение ВС - термометр сопротивления из платины технический ТПТ-13 - датчик давления ЭМИС-БАР 103Н | 72830-18 53503-13 67374-17 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
| 17, 18 | Комплекс учета энергоносителей ЭМИС-ЭСКО 2210, в составе: - вычислитель УВП-280 модификация УВП-280А.01 - термометр сопротивления из платины технический ТПТ-13 - датчик давления ЭМИС-БАР 103Н | 48574-11 53503-13 46155-10 72888-18 | 1 шт. 1 шт. 1 шт. 1 шт. |
| 19 | Вычислитель УВП-280 Преобразователь температуры термоэлектрический ТМТ Датчик давления Сапфир-22МП модификация Сапфир-22МП ДА | 18379-09 15422-96 19056-99 | 1 шт. 1 шт. 1 шт. |
| 20 | Счетчик-расходомер электромагнитный РМ5 модификация РМ5-Т Преобразователь давления измерительный АИР-ЮБ-ДИ мод. 1160 Термопреобразователь сопротивления платиновый ТСП-Р-160 | 20699-06 31654-09 22557-02 | 1 шт. 1 шт. 1 шт. |
| 21-24 | Счетчик-расходомер электромагнитный РМ5 модификация РМ5-Т Преобразователь измерительный давления ЗОНД-10 Термометр платиновый технический ТПТ-13 | 20699-11 15020-07 14640-05 | 1 шт. 1 шт. 1 шт. |
| 25 | Счетчик-расходомер электромагнитный РМ5 модификация РМ5-Т Преобразователь измерительный давления ЗОНД-10 Термометр сопротивления из платины технический ТПТ-1-1 | 20699-11 15020-07 46155-10 | 1 шт. 1 шт. 1 шт. |
| 26 | Счетчик-расходомер электромагнитный РМ5 модификация РМ5-Т Преобразователь измерительный давления ЗОНД-10 Термопреобразователь сопротивления платиновый ТСП-Р | 20699-11 15020-07 22557-02 | 1 шт. 1 шт. 1 шт. |
| 305, 345, 375 | Термометр сопротивления из платины технический ТПТ-13 | 46155-10 | 1 шт. |
| 1 Приведена нумерация в соответствии с таблицей 1; 2 Используется два комплекта термометров сопротивления КТПТР-01, датчики температуры из первого комплекта установлены на прямом и обратном трубопроводе магистрали непосредственно рядом с расходомерами-счетчиками ультразвуковыми «ВЗЛЕТ МР», датчики из второго комплекта вынесены к границе балансовой принадлежности; 3 Вид исполнения ТПТ-1-3; 4 Данные средства измерений подключаются к счетчику-расходомеру электромагнитному РМ5 модификация РМ5 -Т; 5 Данные УУ для подключения термометров сопротивления из платины технических ТПТ-1-3 используют УВП-280 из состава других УУ, соответственно: УУ 30 подключается через УВП-280 из состава УУ 29; УУ 34 подключается через УВП-280 из состава УУ 33; УУ 37 подключается через УВП-280 из состава УУ 36. | |||
АСКУТЭ ТЭЦ-21 оснащена системой обеспечения единого времени (далее - СОЕВ). СОЕВ осуществляет привязку результатов измерений к меткам времени в шкале единого системного времени. СОЕВ формируется на всех уровнях АСКУТЭ ТЭЦ-21, где используются средства измерений и вычислений, подразумевающих синхронизацию времени от источника сигналов единого времени. УСПД подключены к серверам синхронизации времени типа ССВ-1Г (рег. № 39485-08), которые непрерывно обрабатывают данные, поступающие от антенного блока и содержащие точное время UTC спутниковых навигационных систем. Безусловная синхронизация времени осуществляется по протоколу NTP сервером синхронизации времени ССВ-1Г и УСПД. Синхронизация часов теплосчетчиков выполняется при каждом чтении данных (не реже одного раза в час) при расхождении показаний часов на величину более чем ±2 секунды. Функцию корректировки часов теплосчетчиков выполняет УСПД.
Допускается замена СИ из состава АСКУТЭ ТЭЦ-21 на аналогичные утвержденного типа, допущенные к применению в установленном порядке, метрологические характеристики которых обеспечивают метрологические и технические характеристики АСКУТЭ ТЭЦ-21, приведенные в таблицах 5 - 9. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АСКУТЭ ТЭЦ-21 как их неотъемлемая часть.
АСКУТЭ ТЭЦ-21 позволяет по цифровым интерфейсам опрашивать теплосчетчики установленные у сторонних организаций, при этом метрологические характеристики данных измерительных каналов не нормируются.
АСКУТЭ ТЭЦ-21 выполняет следующие функции:
- измерение количественных и качественных параметров теплоносителя и тепловой энергии, используемых для формирования данных коммерческого учета;
- ведение единого времени при выполнении измерений количества тепловой энергии и параметров теплоносителя;
- периодический (часовые, суточные, месячные значения) сбор результатов измерений тепловой энергии и параметров теплоносителя;
- дистанционный сбор архивных данных, мгновенных значений (по запросу) со СИ нижнего уровня;
- хранение и ведение базы данных параметров теплоносителей;
- обеспечение доступа операторов к текущей и архивной информации в виде таблиц, графиков, ведомостей, отчетов, отображаемых на экране и выводимых на печать;
- информационное взаимодействие с внешними и смежными системами;
- обеспечение защиты оборудования, программного обеспечения от несанкционированного доступа на физическом и программном уровне.
Пломбирование СИ нижнего уровня, а также связующих и вычислительных компонентов среднего и верхнего уровней АСКУТЭ ТЭЦ-21, проводится в соответствии с конструкторской, технической и эксплуатационной документацией на них. Нанесение знака поверки на АСКУТЭ ТЭЦ-21 не предусмотрено. Заводской номер АСКУТЭ ТЭЦ-21 указан в формуляре.
Программное обеспечение (ПО) АСКУТЭ ТЭЦ-21 включает в свой состав:
- ПО нижнего уровня (НУ), данное ПО установлено в СИ, применяемых в составе АСКУТЭ ТЭЦ-21, идентификационные данные ПО НУ в соответствии с описаниями типа на данные СИ;
- ПО среднего уровня (СУ), идентификационные данные ПО СУ в соответствии с таблицей 3. ПО СУ устанавливается на сервер измерительно-вычислительного комплекса АСКУТЭ ТЭЦ-21 и реализует следующие функции:
- сбор измерительной информации с НУ;
- вычисление средневзвешенной энтальпии теплоносителя в обратных трубопроводах главных магистралей ТЭЦ-21;
- вычисление тепловой энергии в соответствии с заложенными алгоритмами;
- вычисление объема подпиточной воды;
- обеспечение работоспособности СОЕВ;
- передача измерительной информации на верхний уровень.
- ПО верхнего уровня (ВУ), идентификационные данные ПО ВУ в соответствии с таблицей 4. ПО ВУ устанавливается на сервер коммерческого учета АСКУТЭ ТЭЦ-21 размещенный в центре обработки данных (ЦОД) ПАО «Мосэнерго» и реализует следующие функции:
- сбор, хранение и обработка первичных (немодифицированных) данных об отпуске тепловой энергии и параметрах теплоносителя, полученных с нижнего и среднего уровней;
- вычисление суммарной тепловой энергии;
- формирование замещающих значений (досчетов) посредством алгоритмов, учитывающих определение количества тепловой энергии и теплоносителя при работе СИ НУ в нештатных режимах;
- формирование итоговых ведомостей, протокола и Акта отпуска тепловой энергии и расхода теплоносителей от объекта генерации;
- накопление и обработка данных в отдельном аналитическом хранилище данных, их анализ и отображение, а также предоставление регламентированной отчетности;
- мониторинг, аудит работоспособности и обработки диагностической информации от компонентов нижнего, среднего и верхнего уровней АСКУТЭ ТЭЦ-21;
- централизованное ведение паспортов по объектам коммерческого учета и справочников, используемых для обеспечения информационной совместимости функциональных подсистем ВУ АСКУТЭ ТЭЦ-21;
- обмен данными с внешними и смежными информационными системами;
- настройка ролей пользователей, администрирования действий пользователей, в соответствии с разработанной и утвержденной ролевой моделью;
- мониторинг (аудит) программных модулей ПО ВУ АСКУТЭ ТЭЦ-21;
- журналирование действий пользователей и работы АСКУТЭ ТЭЦ-21. Нормирование метрологических характеристик АСКУТЭ ТЭЦ-21 проведено с учетом
влияния программного обеспечения.
Конструкция и монтаж оборудования среднего уровня АСКУТЭ ТЭЦ-21 предусматривает полное ограничение доступа к метрологически значимой части ПО СУ и измерительной информации (отсутствие программно-аппаратных интерфейсов связи, наличие механической защиты). Ограничение доступа к метрологически значимой части ПО ВУ и измерительной информации обеспечивается логином и паролем, а также введением журнала событий, при этом доступ к оборудованию размещенному в ЦОД ПАО «Мосэнерго» ограничен механическими средствами защиты и пропускным режимом. Уровень защиты ПО в соответствии с Р 50.2.077-2014:
- для ПО НУ - в соответствии с описаниями типа на СИ входящие в состав АСКУТЭ
ТЭЦ-21;
- для ПО СУ - «высокий»;
- для ПО ВУ - «высокий».
Таблица 3 - Идентификационные данные ПО СУ
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Теплоэнергоучет. Метролог |
| Идентификационное наименование ПО | US-ME |
| Номер версии (идентификационный номер) ПО | не ниже 1.1.0 |
| Цифровой идентификатор ПО (контрольная сумма) | E72C3A765F0313287A953BE75B6BE96F |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 4 - Идентификационные данные ПО ВУ
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Модуль КУ ВУ АСКУТЭ, Филиал ТЭЦ-21 |
| Номер версии (идентификационный номер) ПО | 0.1.705 |
| Цифровой идентификатор ПО (контрольная сумма) | 52f05d39b9d2d2d3ea321c51dc7 e9ecf |
| Алгоритм вычисления контрольной суммы исполняемого кода | MD5 |
Таблица 5 - Метрологические характеристики АСКУТЭ ТЭЦ-21 в части ТЭЦ-21
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Основные режимы ТЭЦ-21 |
| 1 | 2 | 3 |
| 1. Магистраль 1 «Ховрино» (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 142,63 до 43197,12 от 142,63 до 43197,12 | от 400 до 14000 от 400 до 14000 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,47 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,59 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E с), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c, но не более ±6,5 | от ±1,61 до ±3,07 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 2. Магистраль 12 «Дмитрово» (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 142,63 до 43197,12 от 142,63 до 43197,12 | от 550 до 14000 от 550 до 14000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,19 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,31 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E с), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±2,79 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 3. Магистраль 24 «Проспект Мира» (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 142,63 до 43197,12 от 142,63 до 43197,12 | от 400 до 12000 от 400 до 12000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до±1,47 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до±1,59 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±3,07 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 1 | 2 | 3 |
| 4. Магистраль 25 «Химки» (DN1000) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 99,05 до 29998 от 99,05 до 29998 | от 250 до 10000 от 250 до 10000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,58 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±3,18 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 5. Магистраль 31 «Лианозово» (DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 142,63 до 43197,12 от 142,63 до 43197,12 | от 400 до 12000 от 400 до 12000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до±1,47 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до±1,59 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±3,07 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 6. Магистраль 5 «Медведковcкая» (DN1000/DN1200) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 99,05 до 29998 от 142,63 до 43197,12 | от 550 до 14000 от 550 до 14000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % - подающий - обратный | от ±0,46 до ±3,31 от ±0,46 до ±3,31 | от ±0,47 до ±0,96 от ±0,48 до ±1,19 |
| Пределы допускаемой относительной погрешности измерений массы, % - подающий - обратный | от ±0,58 до ±3,43 от ±0,58 до ±3,43 | от ±0,59 до ±1,08 от ±0,60 до ±1,31 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,60 до ±2,56 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| 1 | 2 | 3 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 7. Магистраль №81 (DN100) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 0,128 до 32 от 0,128 до 32 | от 0,128 до 32 от 0,128 до 32 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,60 до ±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | ±1,12 ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур, % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии, % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,74 до ±3,59 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 8. Подпиток т/с М24 «Проспект Мира» (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 1000 | от 1 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,41 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,46 | |
| 9. Подпитка т/с от ДПТС-1 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,41 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,46 | |
| 10. Подпитка т/с от ДПТС-2 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,41 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,46 | |
| 11. Подпитка т/с от ДПТС-3 (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 1000 | от 1 до 1000 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,41 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,46 | |
| 12. Подпитка т/с от ДПТС-4 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,41 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,46 | |
| 13. Подпитка т/с от ДПТС-5 (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 1000 | от 1 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| 1 | 2 | 3 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,41 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,46 | |
| 14 Подпитка т/с М25 «Химки» (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 1000 | от 1 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,41 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,46 | |
| 15. Подпитка т/с за БПТС-1 (DN200 мм) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1 до 1000 | от 1 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,41 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,46 | |
| 16. Подпиточная вода от бл. 11 (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,6 до 600 | от 0,6 до 600 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±1,00 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±1,13 до ±3,41 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±1,16 до ±3,46 | |
| 17. Холодная вода КТО №1 | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,40 до ±1,90 | от ±0,40 до ±0,60 |
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,59 | от ±0,53 до ±0,59 |
| 18. Холодная вода КТО №2 | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,40 до ±1,90 | от ±0,40 до ±0,60 |
| Диапазон измерений избыточного давления, МПа | от 0 до 2,5 | от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,59 | от ±0,53 до ±0,59 |
| 19. Наружный воздух | ||
| Диапазон измерений температуры, °С | от -50 до +120 | от -45 до +45 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,30 до ±0,43 | от ±0,20 до ±0,30 |
| Диапазон измерений абсолютного давления, МПа | от 0 до 0,16 | от 0 до 0,16 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности измерений давления, % | от ±0,53 до ±1,85 | от ±0,53 до ±1,85 |
| 20. Сырая вода на подпиток т\с 6 ЦН (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1,0 до 1000 | от 1,0 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,51 до ±2,0 | от ±0,51 до ±2,0 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,0 | от 0 до 0,63 |
| Пределы допускаемой относительной погрешности измерений давления, % | от ±1,1 до ±2,6 | от ±1,1 до ±2,6 |
| Диапазон измерений температуры, °С | от 0 до +180 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±1,61 | от ±0,35 до ±0,63 |
| 1 | 2 | 3 |
| 21. Подпиточная вода за БПТС-3 бл.10 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от±0,51 до ±2,0 | от±0,51 до ±2,0 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,0 | от 0 до 0,63 |
| Пределы допускаемой относительной погрешности измерений давления, % | от ±1,1 до ±2,0 | от ±1,1 до ±2,0 |
| Диапазон измерений температуры, °С | от -200 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±2,45 | от ±0,35 до ±0,63 |
| 22. Аварийный подпиток бл.9 от НПТС бл.8 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от±0,51 до ±2,0 | от±0,51 до ±2,0 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,0 | от 0 до 0,63 |
| Пределы допускаемой относительной погрешности измерений давления, % | от ±1,1 до ±2,0 | от ±1,1 до ±2,0 |
| Диапазон измерений температуры, °С | от -200 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±2,45 | от ±0,35 до ±0,63 |
| 23. Сырая вода на подпиток т\с №3 4 ЦН (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1,0 до 1000 | от 1,0 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от±0,51 до ±2,0 | от±0,51 до ±2,0 |
| Диапазон измерений избыточного давления, МПа | от 0 до 0,6 | от 0 до 0,6 |
| Пределы допускаемой относительной погрешности измерений давления, % | от ±1,1 до ±2,0 | от ±1,1 до ±2,0 |
| Диапазон измерений температуры, °С | от -200 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±2,45 | от ±0,35 до ±0,63 |
| 24. Сырая вода на подпиток т\с №4 КТЦ-1 (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,6 до 600 | от 0,6 до 600 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от±0,51 до ±2,0 | от±0,51 до ±2,0 |
| 1 | 2 | 3 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,0 | от 0 до 0,63 |
| Пределы допускаемой относительной погрешности измерений давления, % | от ±1,1 до ±2,0 | от ±1,1 до ±2,0 |
| Диапазон измерений температуры, °С | от -50 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±2,45 | от ±0,35 до ±0,63 |
| 25. Аварийный подпиток блока №8 (DN300) | ||
| Диапазон измерений объемного расхода, м3/ч | от 2,5 до 2500 | от 2,5 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от±0,51 до ±2,0 | от±0,51 до ±2,0 |
| Диапазон измерений избыточного давления, МПа | от 0 до 0,6 | от 0 до 0,6 |
| Пределы допускаемой относительной погрешности измерений давления, % | от ±1,1 до ±2,0 | от ±1,1 до ±2,0 |
| Диапазон измерений температуры, °С | от -200 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±2,45 | от ±0,35 до ±0,63 |
| 26 . Сырая вода на подпиток т\с «Проспект Мира» (DN | 4200) | |
| Диапазон измерений объемного расхода, м3/ч | от 1,0 до 1000 | от 1,0 до 1000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,5 до ±2,0 | от ±0,5 до ±2,0 |
| Пределы допускаемой относительной погрешности измерений массы, % | от±0,6 до ±2,1 | от±0,6 до ±2,1 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 0,63 |
| Пределы допускаемой относительной погрешности измерений давления, % | от ±1,1 до ±2,0 | от ±1,1 до ±2,0 |
| Диапазон измерений температуры, °С | от 0 до +180 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,35 до ±1,61 | от ±0,35 до ±0,63 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.21.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. ТЭЦ-21. Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Основные режимы РТС «Новомосковская» |
| 1 | 2 | 3 |
| 27. Вывод 1 правое направление (DN700) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 48,53 до 14699,02 от 48,53 до 14699,02 | от 200 до 4000 от 200 до 4000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,48 до ±1,14 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,60 до ±1,26 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,61 до ±2,74 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 28. Вывод 2 левое направление (DN700) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 48,53 до 14699,02 от 48,53 до 14699,02 | от 200 до 2500 от 200 до 2500 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,51 до ±1,14 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,63 до ±1,26 |
| 1 | 2 | 3 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,64 до ±2,74 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 29. Подпиток (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,64 до 160 | от 0,64 до 160 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±2,5 до ±4,0 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±0,93 до ±2,6 | |
| 30. Холодная вода | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки_
Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.21.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. РТС «Новомосковская». Методика измерений»;
±5
- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2._
Таблица 7 - Метрологические характеристики АСКУТЭ ТЭЦ-21 в части РТС «Отрадное»
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Основные режимы РТС «Отрадное» |
| 1 | 2 | 3 |
| 31. Вывод 1 правое направление (DN800) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 63,39 до 19198,72 от 63,39 до 19198,72 | от 200 до 5000 от 200 до 5000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,49 до ±1,36 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,61 до ±1,48 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c, но не более ±6,5 | от ±1,62 до ±2,96 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| 1 | 2 | 3 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 32. Вывод 2 левое направление (DN800) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 63,39 до 19198,72 от 63,39 до 19198,72 | от 200 до 5000 от 200 до 5000 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,46 до ±3,31 | от ±0,49 до±1,36 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,58 до ±3,43 | от ±0,61 до±1,48 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,62 до ±2,96 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 33. Подпиток (DN200) | ||
| Диапазон измерений объемного расхода, м3/ч | от 1,28 до 320 | от 1,28 до 320 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| 1 | 2 | 3 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | от ±2,5 до ±4,05 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | от ±0,93 до ±2,68 | |
| 34. Холодная вода | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| СОЕВ | ||
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 | |
| Примечания - Указаны предельные значения погрешностей, конкретные значения зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.21.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. РТС «Отрадное». Методика измерений»; - При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2. | ||
Таблица 8 - Метрологические характеристики АСКУТЭ ТЭЦ-21 в части КТС «Стандартная»
| Наименование характеристики | Значения обеспечиваемые применяемыми СИ | Основные режимы КТС «Стандартная» |
| 1 | 2 | 3 |
| 35. Вывод (DN150) | ||
| Диапазон измерений объемного расхода, м3/ч - подающий - обратный | от 1,6 до 400 от 1,6 до 400 | от 12,8 до 320 от 12,8 до 320 |
| Пределы допускаемой относительной погрешности измерений объемного расхода (E f), % | от ±0,60 до±2,00 | от ±0,60 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений температуры, °С - подающий - обратный | от 0 до +180 от 0 до +180 | от +70 до +130 от +40 до +65 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С - подающий - обратный | от ±0,60 до ±1,32 от ±0,60 до ±1,32 | от ±0,88 до ±1,12 от ±0,76 до ±0,86 |
| 1 | 2 | 3 |
| Диапазон измерений разности температур, °С | от 3 до 180 | от 20 до 86 |
| Пределы допускаемой относительной погрешности измерений разности температур (E t), % | от ±0,55 до ±3,50 | от ±0,60 до ±0,95 |
| Пределы допускаемой относительной погрешности вычисления количества тепловой энергии (E c), % | от ±0,52 до ±1,50 | от ±0,53 до ±0,65 |
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии, % | E f + E t + E c , но не более ±6,5 | от ±1,73 до ±3,60 |
| Диапазон измерений избыточного давления, МПа - подающий - обратный | от 0 до 1,6 от 0 до 1,6 | от 0 до 1,6 от 0 до 0,63 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % - подающий - обратный | от ±0,53 до ±0,90 от ±0,53 до ±0,90 | от ±0,53 до ±0,90 от ±0,53 до ±0,90 |
| 36. Подпиток (DN40) | ||
| Диапазон измерений объемного расхода, м3/ч | от 0,128 до 32 | от 0,2 до 20 |
| Пределы допускаемой относительной погрешности измерений объемного расхода, % | от ±0,6 до ±2,00 | от ±0,6 до ±2,00 |
| Пределы допускаемой относительной погрешности измерений массы, % | от ±0,72 до ±2,12 | от ±0,72 до ±2,12 |
| Диапазон измерений избыточного давления, МПа | от 0 до 1,6 | от 0 до 1,0 |
| Пределы допускаемой приведенной к диапазону измерений погрешности измерений давления, % | от ±0,53 до ±0,90 | от ±0,53 до ±0,90 |
| Диапазон измерений температуры, °С | от -100 до +300 | от +20 до +102 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,68 до ±1,01 |
| Пределы допускаемой относительной погрешности измерений (вычислений) количества тепловой энергии, % | ±1,14 до ±4,35 | |
| Пределы допускаемой относительной погрешности измерений (вычислений) объема подпиточной воды, % | ±1,05 до ±3,96 | |
| 37. Холодная вода | ||
| Диапазон измерений температуры, °С | от -100 до +300 | от 0 до +40 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | от ±0,60 до ±1,80 | от ±0,60 до ±0,76 |
| 1 | 2 3 |
| СОЕВ | |
| Пределы абсолютной погрешности синхронизации измерительных и вычислительных компонентов с мировым временем, с/сутки | ±5 |
Примечания - Указаны предельные значения погрешностей, конкретные значения
зависят от условий измерений и определяются в соответствии с документом 40166302.289939190.012.МВИ.21.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. КТС «Стандартная». Методика измерений»;
- При определении пределов допускаемой приведенной к диапазону измерений погрешности измерений давления, в качестве диапазона измерений принимается значения, указанные в столбце 2.
Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - напряжение питающей сети переменного тока, В - частота питающей сети переменного тока, Гц - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа | от 198 до 242 от 49 до 51 в соответствии с эксплуатационной документацией до 80 от 84 до 106,7 |
| Емкость архива АСКУТЭ ТЭЦ-21, не менее: - часового - суточного - месячного (итоговые значения) | 60 суток 6 месяцев 3 года |
| Глубина хранения результатов измерений на СКУ, лет, не менее | 3,5 |
наносится на титульные листы руководства по эксплуатации и формуляра типографским способом.
Таблица 10 - Комплектность
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Система автоматизированная коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала1 | АСКУТЭ ТЭЦ-21 | 1 шт. |
| 1 | 2 | 3 |
| Формуляр АСКУТЭ ТЭЦ-21 в части ТЭЦ-21 | 40166302.289939190.012.ФО. 21.01 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-21 в части РТС «Отрадное» | 40166302.289939190.012.ФО. 21.02 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-21 в части КТС «Стандартная» | 40166302.289939190.012.ФО. 21.03 | 1 экз. |
| Формуляр АСКУТЭ ТЭЦ-21 в части РТС «Новомосковская» | 40166302.289939190.012.ФО.21.04 | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-21 в части ТЭЦ-21 | 40166302.289939190.012.РЭК. 21.01 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-21 в части РТС «Отрадное» | 40166302.289939190.012.РЭК.21.02 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-21 в части КТС «Стандартная» | 40166302.289939190.012.РЭК.21.03 РЭ | 1 экз. |
| Руководство по эксплуатации АСКУТЭ ТЭЦ-21 в части РТС «Новомосковская» | 40166302.289939190.012.РЭК.21.04 РЭ | 1 экз. |
| Методика поверки | 40166302.289939190.012.МПИ.21 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-21 в части ТЭЦ-212 | 40166302.289939190.012.МВИ. 21.01 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-21 в части РТС «Отрадное»2 | 40166302.289939190.012.МВИ. 21.02 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-21 в части КТС «Стандартная»2 | 40166302.289939190.012.МВИ. 21.03 | 1 экз. |
| Методика измерений АСКУТЭ ТЭЦ-21 в части РТС «Новомосковская»2 | 40166302.289939190.012.МВИ.21.04 | 1 экз. |
| Эксплуатационные документы и паспорта на оборудование входящие в состав АСКУТЭ ТЭЦ-21 | - | 1 компл. |
| 1 заводской № 021; 2 Полное наименования документов указано в разделе «Сведения о методиках (методах) измерений». | ||
приведены в документах:
- 40166302.289939190.012.МВИ.21.01 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. ТЭЦ-21. Методика измерений»;
- 40166302.289939190.012.МВИ.21.02 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. РТС «Отрадное». Методика измерений»;
- 40166302.289939190.012.МВИ.21.03 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. КТС «Стандартная». Методика измерений»;
- 40166302.289939190.012.МВИ.21.04 «ГСИ. Тепловая энергия. Методика измерений количественных и качественных параметров теплоносителя и тепловой энергии Системой автоматизированной коммерческого учета тепловой энергии и теплоносителя ПАО «Мосэнерго» в части ТЭЦ-21 и котельных, входящих в состав филиала. РТС «Новомосковская». Методика измерений».
Постановление Правительства РФ от 16.11.2020 г. № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений
Правила коммерческого учета тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18.11.2013 № 1034
Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17.03.2014 № 99/пр
Техническая документация изготовителя
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
