| Номер в госреестре | 84143-21 |
| Наименование СИ | Аттенюаторы |
| Обозначение типа СИ | АТ-18 |
| Изготовитель | Акционерное общество "Научно-технический центр промышленных технологий и аэронавигационных систем" (АО "НТЦ Промтехаэро"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 20.12.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аттенюаторы АТ-18 (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в диапазоне частот от 0 до 18 ГГц.
Принцип действия аттенюаторов основан на поглощении (рассеивании) энергии проходящего от входа к выходу сигнала в коммутируемых резистивных секциях. Коммутация секций производится электромеханическими реле.
Аттенюаторы позволяют проводить установку вносимого ослабления энергии сигнала заданной величины с установленным шагом регулировки ослабления.
Конструктивно аттенюаторы выполнены в моноблочном исполнении в металлическом корпусе прямоугольной формы, содержащего устройства управления в виде интегрированного дисплея, модуль с резистивными секциями, коаксиальные разъемы входа и выхода типа SMA для подключения в тракт, разъем для подключения кабеля сетевого питания, разъем интерфейса LAN для подключения к ПК и разъем для подключения к шине заземления. На задней панели корпуса аттенюаторов располагается маркировка с обозначением типа изделия и заводского номера изделия.

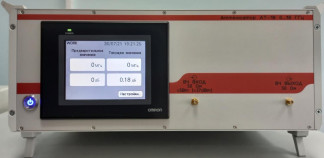

Общий вид аттенюаторов с указанием мест нанесения знака утверждения типа и знака поверки представлен на рисунке 1.
Маркировка с наименованием и заводским номером аттенюатора находится на задней панели в соответствии с рисунком 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
| Место нанесения знака | Место нанесения знака | |
| поверки | утверждения типа |
Программное обеспечение (далее - ПО), установленное в защищенную память микроконтроллера, выполняет управление режимами работы, задания значений ослабления, взаимодействия с внешними устройствами через коммуникационный интерфейс.
Конструкция аттенюаторов исключает возможность несанкционированного влияния на ПО аттенюаторов и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в
соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | attenuator 18 GHz.cxp |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления идентификатора ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот, ГГ ц | от 0 до 18 |
| Диапазон установки ослабления, дБ | от 0 до 102 |
| Пределы допускаемой абсолютной погрешности ослабления, дБ | ±1 |
| Коэффициент стоячей волны, не более | 2,4 |
| Мощность входного сигнала, Вт (дБм), не более | 5 (37) |
| Потери в тракте при ослаблении 0 дБ в рабочем диапазоне частот, дБ, не более | 5,5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания напряжение переменного тока, В частота переменного тока, Г ц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, ВА, не более | 120 |
| Габаритные размеры, мм, не более длина ширина высота | 220 500 430 |
| Масса, кг, не более | 10 |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре +25 °С, % атмосферное давление кПа (мм рт.ст.) | от +15 до +35 от 45 до 80 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист руководства по эксплуатации типографским или иным способом и на лицевую панель аттенюатора в виде наклейки.
Таблица 4 - Комплектность аттенюаторов
| Наименование | Обозначение | Количество |
| Аттенюатор | АТ-18 | 1 шт. |
| Руководство по эксплуатации | ПАВУ.467716.001РЭ | 1 шт. |
| Паспорт | ПАВУ.467716.001ПС | 1 шт. |
| Методика поверки | ПАВУ.467716.001МП | 1 шт. |
приведены в разделе 1 «Описание и работа» документа ПАВУ.467716.001РЭ «Аттенюатор АТ-18. Руководство по эксплуатации».
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
ПАВУ.467716.001ТУ Аттенюатор АТ-18. Технические условия
