| Номер в госреестре | 84145-21 |
| Наименование СИ | Система автоматизированного управления технологическим процессом производства полиэтилентерефталата АСУ ТП ПЭТФ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Экопэт" (АО "Экопэт"), Калининградская обл., г. Калининград |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированного управления технологическим процессом производства полиэтилентерефталата АСУ ТП ПЭТФ (далее - АСУ ТП) предназначена для непрерывных измерений и контроля параметров технологического процесса в реальном масштабе времени; приема и обработки входных сигналов, формирования аналоговых и дискретных сигналов управления и регулирования, осуществления централизованного контроля, дистанционного и автоматического управления техническими средствами технологического оборудования, выполнения функций сигнализации по установленным пределам и противоаварийной защиты, накопления, регистрации и хранения информации о состоянии технологических параметров (расхода, давления, уровня).
Принцип действия АСУ ТП основан на аналогово-цифровом преобразовании (далее - АЦП) аналоговых сигналов (силы постоянного напряжения и сопротивления напряжению постоянному току), поступающих от первичных измерительных преобразователей (далее - ПИП), в цифровой код для последующей обработки, отображения и хранения измерительной информации.
Результаты измерений измерительных каналов (далее - ИК) силы постоянного тока и сопротивления напряжению постоянному току отображаются в физических единицах в соответствии с установленными диапазонами.
АСУ ТП выполняет следующие функции:
- измерение и АЦП сигналов от ПИП, с последующим расчетом в соответствующие значения измеряемых величин и отображение измеренных значений;
- передача измеренной информации в управляющий компьютер для отображения и хранения измеренной информации.
АСУ состоит из нижнего, среднего и верхнего уровней:
1) Нижний уровень АСУ ТП, состоящий из ПИП, утвержденного типа и зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, таких как:
- расходомеры вихревые Prowirl (рег. №№ 15202-04, 15202-14);
- расходомеры электромагнитные Promag (рег. №№ 14589-09, 14589-14);
- расходомеры массовые Promass (рег. №№ 15201-07, 15201-11);
- ротаметры Krohne H250, VA40 (рег. № 48159-11)
- термопреобразователи сопротивления платиновые серии TR (рег. № 26239-06);
- термопреобразователи сопротивления серий TR, TF (рег. № 47279-11);
- уровнемеры микроимпульсные Levelflex M FMP (рег. № 26355-05);
- уровнемеры микроволновые Micropilot M (рег. № 17672-08);
- комплексы радиоизотопные измерений уровня и плотности Gammapilot M FMG60 (рег. № 27516-09);
- преобразователи давления измерительные Cerabar T/M/S (PMC, PMP), Deltabar M/S (PMD, FMD) (рег. №№ 16779-04, 16780-04, 16781-04, 41560-09);
- датчики давления D-V.2 модели SPX4222 (рег. №№ 34846-07, 52816-13);
- преобразователи давления Sitrans P серии 7MF (рег. № 66310-16)
- pH-метры CPM 223/253, CPM 153 (рег. № 28379-04);
2) Средний уровень АСУ ТП состоит из измерительных контроллеров, утвержденного типа и зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений, таких как:
- контроллеры программируемые Simatic S7-300 (рег. № 15772-06);
- контроллеры программируемые Simatic S7-400 (рег. № 15773-06);
- устройства распределённого ввода-вывода Simatic ET200 (рег. №№ 22734-06, 22734-11);
3) Верхний уровень АСУ ТП состоит из следующих компонентов:
- автоматизированное рабочее место (далее - АРМ) оператора с персональным компьютер (далее -ПК) для настройки и запуска специализированного программного обеспечения;
- источника бесперебойного питания.
Знак поверки наносится на свидетельство о поверке в соответствии с действующими нормативными и правовыми актами по проведению поверки.
К данному описанию типа относится система автоматизированного управления технологическим процессом производства полиэтилентерефталата АСУ ТП ПЭТФ с заводским номером 000002053. Заводской номер АСУ ТП в виде цифрового обозначения, состоящего из арабских цифр, нанесен ударным способом на шильдик системы, который представлен на рисунке 3.

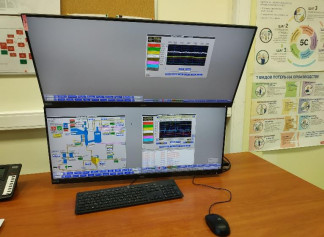

Общий вид компонентов АСУ ТП представлен на рисунках 1, 2, 3.
Защита от несанкционированного доступа к внутренним частям АСУ ТП обеспечивается наличием ключей для шкафов.
Программное обеспечение (далее - ПО) обеспечивает реализацию функций АСУ ТП на базе внутреннего встроенного ПО измерительных модулей и внешнего ПО программируемых логических контроллеров Siemens S-300, S-400 Simatic Step 7 и внешнего ПО визуализации и обработки данных SCADA InTouch.
Для преобразования измерительных аналоговых сигналов в цифровой эквивалент и преобразования цифрового сигнала в аналоговую форму используются алгоритмы, реализованные в внутреннем ПО и записанные в постоянной памяти соответствующего модуля. Внутреннее ПО устанавливается в энергонезависимую память модулей ввода/вывода АСУ ТП на заводе-изготовителе во время производственного цикла. Внутреннее ПО недоступно пользователю и не подлежит изменению на протяжении всего времени эксплуатации.
Внешнее ПО устанавливается на программируемые контроллеры и на ПК. Внешнее ПО предназначено для конфигурирования и обслуживания микропроцессорных контроллеров АСУ ТП, для визуализации и архивации технологического процесса на АРМ верхнего уровня инженеров-технологов, и не влияет на метрологические характеристики модулей ввода/вывода АСУ ТП.
ПО АСУ ТП защищено от несанкционированного доступа, изменения алгоритмов и установленных параметров путем введения логина и пароля.
Идентификационные данные программного обеспечения внешнего ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение |
| Внешнее ПО | |
| Идентификационное наименование ПО | SCADA InTouch |
| Номер версии (идентификационный номер) ПО | 9.6.0 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики ИК АСУ ТП без учета ПИП
| Наименование характеристики | Значение |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой приведенной к верхнему диапазону измерений силы постоянного тока, % | ±0,7 |
| Диапазон измерений электрического сопротивления постоянному току, Ом | от 0 до 600 |
| Пределы допускаемой приведенной к верхнему диапазону измерений электрического сопротивления постоянному току, % | ±0,15 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество ИК, шт., не более | 870 |
| Параметры электрического питания переменного тока: - напряжение, В - частота, Гц | от 198 до 242 |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность, %; - атмосферное давление, кПа | от +15 до +25 от 30 до 80 без конденсации от 84,0 до 106,0 |
| Средний срок службы, лет, не менее | 20 |
| Средняя наработка на отказ, ч, не менее | 175000 |
Примечание: рабочие условия эксплуатации для ПИП указаны в технической документации на каждый ПИП отдельно Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система автоматизированного управления технологическим процессом производства полиэтилентерефталата | АСУ ТП ПЭТФ | 1 ед. |
| Руководство по визуализации | InTouch HMI | 1 экз. |
| Руководство по эксплуатации | АСУ ТП ПЭТФ-ЕКОЕРЕТ № Р-0253 РЭ | 1 экз. |
| Паспорт | АСУ ТП ПЭТФ-ЕКОЕРЕТ № Р-0253 ПС | 1 экз. |
| Принципиальные схемы подключений | Uhde-Inventa-Fischer GmbH (UIF), Ekoepet P-0253 | 1 экз. |
| Методика поверки | МП-184/05-2020 | 1 экз. |
Приведены в эксплуатационной документации на первичные измерительные преобразователи, входящие в состав АСУ ТП.
