Государственный реестр средств измерений

Комплексы измерительно-вычислительные и управляющие на базе платформы Logix Обозначение отсутствует, 84146-21

84146-21
Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (далее - комплексы) предназначены для измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного электрического тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, частоты периодических сигналов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений параметров технологических процессов.
Карточка СИ
Номер в госреестре 84146-21
Наименование СИ Комплексы измерительно-вычислительные и управляющие на базе платформы Logix
Обозначение типа СИ Обозначение отсутствует
Изготовитель Rockwell Automation Inc., США
Год регистрации 2021
Срок свидетельства 20.12.2026
МПИ (интервал между поверками) 4 года
Описание типа скачать
Методика поверки скачать

Назначение

Комплексы измерительно-вычислительные и управляющие на базе платформы Logix (далее - комплексы) предназначены для измерительных преобразований стандартизованных аналоговых выходных сигналов датчиков в виде напряжения и силы постоянного электрического тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, частоты периодических сигналов, регистрации и хранения измеренных значений, приема и обработки дискретных сигналов, формирования управляющих и аварийных аналоговых и дискретных сигналов по различным законам регулирования на основе измерений параметров технологических процессов.

Описание

Принцип действия комплексов основан на аналого-цифровом преобразовании измеряемой величины и цифро-аналоговым преобразовании, осуществляемом модулями комплексов.

Комплексы строятся на базе контроллеров ControlLogix (серия 1756), CompactLogiх (серия 1768, 1769, 5069), модулей ввода/вывода Flex I/O (серия 1794), Point I/O (серия 1734), Redundant I/O (серия 1715), Dynamix (серия 1444).

Комплексы применяются в качестве вторичной части измерительных и управляющих систем, используемых для автоматизации технологических процессов, в системах защиты и блокировок в различных отраслях промышленности. Состав комплекса определяется заказом в соответствии с параметрами технологического объекта. Комплекс представляет собой модульную систему, состоящую из процессорных модулей, модулей связи, модулей ввода/вывода аналоговых и дискретных сигналов. Модули, установленные в шасси, объединяются шиной данных внутри шасси и локальной магистралью данных между шасси. Для организации распределенного сбора данных и управления контроллеры и средства операторского интерфейса могут объединяться сетями Ethernet/IP, ControlNet, DeviceNet, Remote I/O, DH-485, DH+ и т.д. Для сбора данных и управления территориально распределенными технологическими объектами (системы SCADA) могут использоваться модемные коммуникации: телефонные, радио и волоконно-оптические линии.

В состав комплекса, в зависимости от заказа, могут входить: программируемые контроллеры ControlLogix (серия 1756), CompactLogiх (серия 1768, 1769, 5069), модули ввода/вывода Flex I/O (серия 1794), Point I/O (серия 1734), Redundant I/O (серия 1715), серия 5015, Dynamix (серия 1444), программное обеспечение для программирования контроллеров Studio 5000 Logix Designer®, RSLogix 5000 (серия 9324), панели оператора Panel View 5000, PanelView Plus, PanelView Component (серии 2711P, 2711C, 5310, 5510), станции оператора

VersaView (серии 6181, 6177R, 6200, 6300), программное обеспечение для супервизорного управления и визуализации FactoryTalk View SE и FactoryTalk View ME (серии 9701).

Контроллер осуществляет измерение параметров объекта, прием аналоговых и дискретных сигналов, их обработку и управление объектом с помощью дискретных и аналоговых сигналов, а также реализует подключения к сетям и модемным коммуникациям.

Станции оператора обеспечивают связь комплекса с оператором, визуальное наблюдение за состоянием измеряемых и контролируемых параметров объектов по мнемосхемам и графикам, вывод данных и отчетов о состоянии объекта и результатов измерений на экран и на печать, выдачу аварийной и экспертной сигнализации, дистанционное управление регулирующей и дискретной аппаратурой, начальное конфигурирование и программирование системы под конкретный объект, внесение текущих изменений в конфигурацию системы.

Панели оператора обеспечивают построение мнемосхем и вывод на экраны дисплеев информации о процессе, ввод запросов и параметров с функциональной клавиатуры, выдачу аварийной и сигнализации.

Дисплеи и пульты оператора обеспечивают вывод алфавитно-цифровой и на табло, ввод с функциональной клавиатуры, индикацию состояния функциональных частей (узлов) комплекса и ввод с клавишных панелей.

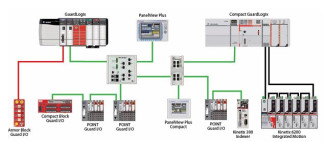

Пример структурной схемы комплекса представлен на рисунке 1. Внешний вид программируемых контроллеров ControlLogix (серия 1756), CompactLogiх (серия 1768, 1769, 5069), модулей ввода/вывода Flex I/O (серия 1794), Point I/O (серия 1734), Redundant I/O (серия 1715), серия 5015, Dynamix (серия 1444) приведён на рисунках 2 - 8.

Заводской номер комплекса вносится в формуляр. На корпус модулей аналогового ввода/вывода наносится заводской номер, однозначно идентифицирующий каждый экземпляр модуля.

Пломбирование комплексов не предусмотрено. Нанесение знака поверки на комплексы не предусмотрено.

Программное обеспечение

Программное обеспечение (ПО) комплекса можно разделить на 2 группы -встроенное программное обеспечение (ВПО) и ПО устанавливаемое на персональный компьютер.

ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память измерительных модулей контроллеров в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты «высокий» - по Р 50.2.077-2014).

Метрологические характеристики измерительных модулей, центральных процессоров с каналами ввода-вывода, микропроцессорных модулей регулирования, указанные в таблицах

3 - 5, нормированы с учетом ВПО.

Программные средства верхнего уровня (SCADA) содержат:

-    серверную часть для сбора и передачи информации с контроллеров;

-    клиентскую часть, устанавливаемую на АРМ, обеспечивающую визуализацию параметров;

-    инженерную станцию для изменения технологического программного обеспечения, на которой находится ПО конфигурирования комплекса Studio 5000 Logix Designer®, RSLogix 5000 (серия 9324) и ПО верхнего уровня FactoryTalk View Studio.

Внешнее программное обеспечение, не влияющее на метрологические характеристики, содержит широкий спектр инструментальных средств для работы с программируемыми контроллерами. К нему относится следующее ПО: Studio 5000 Logix Designer®, RSLogix 5000 (серии 9324, LRD***), FactoryTalk View SE, ME (серия 9701), FactoryTalk AssetCentre (серия 9515). Оно позволяет выполнять:

-    конфигурирование и настройку параметров модулей, центральных процессоров (выбор количества используемых измерительных каналов, диапазон измерения или воспроизведения сигналов, тип подключаемого измерительного преобразователя (датчика) и др.);

-    конфигурирование систем промышленной связи на основе стандарта Ethernet;

-    программирование логических задач контроллеров на языках LD (Ladder Diagram) и FBD (Function Block Diagram);

-    тестирование проектов, выполнение пуско-наладочных работ и обслуживание готовой системы;

-    установку парольной защиты от несанкционированного доступа.

Внешнее ПО не даёт доступ к внутренним программным микрокодам измерительных модулей и не позволяет вносить изменения в ВПО.

Для защиты накопленной и текущей информации, конфигурационных параметров комплекса от несанкционированного доступа в системе предусмотрены меры технического и организационного характера: многоступенчатый механический (запираемые шкафы с ключами, доступ к которым имеют только сотрудники, прошедшие обучение обслуживанию и сопровождению системы и имеющие соответствующие сертификаты) и программный контроль доступа (шифрование данных и доступ по паролю с регистрацией успеха и отказа в доступе). По завершении настройки ПО на объекте создается конфигурация, соответствующая данному объекту, идентичность которой контролируется при проведении регламентных работ путем проверки контрольной суммы ПО по специальному алгоритму. Цифровой идентификатор (контрольная сумма) проверяется при установке ПО для каждого объекта.

Для защиты накопленной и текущей информации, конфигурационных параметров от несанкционированного доступа к Комплексу, предусмотрен физический контроль доступа (запираемые шкафы, пломбирование) и программный контроль доступа.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

ПО

модулей Redundant I/O (серия 1715)

ПО

модулей Point I/O (серия 1734)

ПО модулей ControlLogix (серия 1756)

ПО модулей CompactLogiх (серия 1769, 5069)

ПО

модулей Flex I/O (серия 1794)

Номер версии (идентификационный номер) ПО

Не

ниже

1.x

Не

ниже

1.x

Не ниже 1.x

Не ниже 1.x

Не ниже 1.x

Цифровой идентификатор ПО

Не используется

* где «х» - цифра от 0 до 99

Таблица 2 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значения

Идентификационное наименование ПО

ПО модуля 1444-DYN04-01RA

ПО модуля 1444-AOFX00-04RB

ПО модуля 1444-TSCX02-02RB

Номер версии (идентификационный номер) ПО

Не ниже 1.x

Не ниже 1.x

Не ниже 1.x

Цифровой идентификатор ПО

Не используется

* где «х» - цифра от 0 до 99

Таблица 3 - Метрологические характеристики

Тип модуля

Количество

каналов

Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов

Пределы допускаемой основной погрешности Y - приведённая, % от диап. измерений;

А - абс.;

5 - относит., %

Пределы допускаемой доп. погрешности от изменения гемп.окр.средь Y - приведённая, % от диап. измерений;

А -

абсолютная

Пределы допускаемой погрешности в рабочих условиях применения Y - приведённая, % от диап.измерений; А - абсолютная

на входе

на выходе

1

2

3

4

5

6

7

Серия 1715

1715-IF16

16

от 0,1 до 20 мА

12 бит в диапазоне от 4 до 20 мА

Y = ±0,27 % от верхней границы диап. изм.

Y = ±0,012 % от верхней границы диап. изм. /°С

-

1715-OF8I

8

12 бит в

диапазоне от 4 до 20 мА

от 0,1 до 20 мА

Y = ±0,4 % от верхней границы диап. изм.

Y = ±0,011 % от верхней границы диап. изм. /°С

-

Серия 1734

1734-IE2C

2

от 0 до 21 мА

16 бит

Y = ±0,1 %

Y =

±0,003 %/°С

-

1734-IE4C

4

от 0 до 21 мА

16 бит

Y = ±0,1 %

Y =

±0,003 %/°С

-

1734-IE4S

4

от 0 до 21 мА

16 бит

Y = ±0,6 %

Y = ±0,03 %/°С

-

±5 В, от 0 до 5 В, ±10 В, от 0 до 10 В

Y = ±0,5 %

Y = ±0,02 %/°С

-

1734-IE8C

8

от 0 до 21 мА

16 бит

Y = ±0,1 %

Y =

±0,003 %/°С

-

1734-IE2V

2

от 0 до 10 В, ±10 В

15 бит

Y = ±0,1 %

Y =

±0,0005 %/°С

-

1734sc-

IE2CH

2

от 0 до 21 мА

16 бит

Y = ±0,1 %

Y =

±0,003 %/°С

-

1734sc-

IE4CH

4

от 0 до 21 мА

16 бит

Y = ±0,1 %

Y =

±0,003 %/°С

-

1

2

3

4

5

6

7

1734-OE2C

2

13 бит

от 0 до 21 мА

Y = ±0,1 %

Y =

±0,003 %/°С

-

1734-OE4C

4

16 бит

от 0 до 21 мА

Y = ±0,1 %

Y =

±0,005 %/°С

-

1734sc-

OE2CIH

4

16 бит

от 0 до 21 мА

Y = ±0,15 %

-

Y = ±0,3 %

1734-OE2V

2

14 бит

от 0 до 10 В, ±10 В

Y = ±0,1 %

Y =

±0,0005 %/°С

-

1734-IR2

2

от 0 до 600 Ом; Pt100 (0,00385) (от-200 до +850) °С

Pt200 (0,00385) (от -200 до +630) °С*

16 бит

Y = ±0,1 %

Y =

±0,003 %/°С

-

* здесь и ниже уровень входного сигнала в Ом в соответствии с ГОСТ 6651 -2009

1734-IR2E

2

от 0 до 220 Ом; Pt100 (0,00385) (от -50 до +320) °С

16 бит

Y = ±0,1 %

Y =

±0,003 %/°С

-

1734-IT2I

2

Сигналы (мВ)

от термопар*:

B: от 30 до 1820 °C;

E: от -270 до +1000 °C;

J: от -210 до +1200 °C;

K: от -270 до +1372 °C;

N: от -270 до +1300 °C;

R: от -50 до +1768 °C;

S: от -50 до +1768 °C;

T: от -270 до +400 °C

15 бит

Y = ±0,1 %

Y =

±0,003 %/°С

-

* здесь и ниже уровень входного сигнала в «мВ» в соответствии с ГОСТ Р 8.585-2001

1

2

3

4

5

6

7

Серия 1756

1756-IF8

8

±10,25 В; от 0 до 10,25 В; от 0 до 5,125 В

16 бит

Y = ±0,05 %

А = ±0,36 мВ/°С

-

А = ±0,2 мВ/°С

А = ±0,12 мВ/°С

от 0 до 20,5 мА

Y = ±0,15 %

А = ±0,77 мкА/°С

-

1756-IF8H

8

±10 В; от 0 до 5 В; от 1 до 5 В; от 0 до 10 В

от 16 до 21 бит(в зависимости от установок фильтра)

Y = ±0,05 %

А = ±0,29 мВ/°С

-

А = ±0,14 мВ/°С

А = ±0,13 мВ/°С

А = ±0,19 мВ/°С

от 4 до 20 мА, от 0 до 20 мА

Y = ±0,15 %

А = ±0,68 мкА/°С

-

А = ±0,76 мкА/°С

1756-IF16

16

±10,25 В; от 0 до 10,25 В; от 0 до 5,125 В

16 бит

Y = ±0,05 %

А = ±0,35 мВ/°С

-

А = ±0,2 мВ/°С

А = ±0,12 мВ/°С

от 0 до 20,5 мА

Y = ±0,15 %

А = ±0,59 мкА/°С

-

1756-

IF4FXOF2F

4 вх

±10,5 В от 0 до 10,5 В; от 0 до 5,25 В от 0 до 21 мА

14 бит 13 бит 12 бит

12 бит

Y = ±0,1 %

Y = ±0,0025 %/°С

-

Y = ±0,0035 %/°С

2 вых

14 бит

±10,4 В

Y = ±0,05 %

А = ±0,57 мВ/°С

-

13 бит

от 0 до 21 мА

А =

±1,051 мкА/°С

-

1756-OF4

4

15 бит

±10,5 В

Y =±0,05 %

А = ±0,57 мВ/°С

-

от 0 до 21 мА

А = ±1,15 мкА/°С

-

1756-OF8

8

15 бит

±10,4 В

Y = ±0,05 %

А = ±0,57 мВ/°С

-

от 0 до 21 мА

А = ±1,15 мкА/°С

-

1

2

3

4

5

6

7

1756-OF8H

8

15 бит

±10,4 В

Y = ±0,05 %

А = ±0,516 мВ/°С

-

от 4 до 20 мА, от 0 до 20 мА

Y =±0,15 %

А = ±0,76 мкА/°С

-

А =

±0,9 мкА/°С

-

1756-PLS

1

от 0 до 4095 имп. (частота следования импульсов 5 кГц, амплитуда 2 В)

12 бит (результат измерений отображается в диапазоне ±360°)

-

-

Y = ±0,098 %

Серия 1769

1769-

L24ER-

QBFC1B

1769-

L27ERM-

QBFC1B

4

±50 мВ, ±100 мВ, от 0 до 5 В, от 1 до 5 В, от 0 до 10 В, ±10 В

15 бит + знаковый разряд (биполярн.)

16 бит (униполярн.)

А = ±15 мкВ А = ±20 мкВ А = ±2,5 мВ А = ±2,0 мВ А = ±5,0 мВ А = ±10 мВ

-

А = ±25 мкВ А = ±30 мкВ А = ±5 мВ А = ±4 мВ А = ±10 мВ А = ±20 мВ

от 0 до 20 мА, от 4 до 20 мА

А = ±20 мкА А = ±16 мкА

-

А = ±50 мкА А = ±40 мкА

Сигналы (мВ) от термопар:

B:

от 300 до 1820 °C; от 250 до 300 °C

15 бит + знаковый разряд (би-полярн.) 16 бит (уни-полярн.)

А = ±3,0 °С А = ±6,0 °С

-

А = ±4,5 °C А = ±9,0 °C

E: от -200 до +1000 °C

А = ±0,5 °C

-

А = ±0,8 °C

J: от -210 до +1200 °C

А =±0,6 °C

-

А =±0,9 °C

K: от 1370 до 1372 °C; от -200 до +1370 °C

А = ±1,2 °C А = ±1,0 °C

-

А = ±1,8 °C А = ±1,5 °C

N: от-110 до +1300 °C; от -200 до -110 °С

А = ±1,0 °C

-

А = ±1,5 °C

R, S: от 0 до 1768 °C; от -50 до 0 °C

А = ±1,7 °С А = ±4,0 °С

-

А = ±3,5 °C А = ±4,0 °C

T: от -170 до +400 °C; от -200 до -170 °С

А = ±1,0 °C

-

А = ±1,5 °C

Пределы погрешности канала компенсации температуры холодного спая от 0 до 60 °С

-

-

А = ±1,3 °С

1

2

3

4

5

6

7

1769-L24ER-

QBFC1B

2

Сигналы (Ом) от термопреобразователей сопротивления:

Pt (100, 200,

500, 1000) a=0,00385 (от -200 до +850 °C);

Cu10, a=0,00426 (от - 70 до +150 °C)

15 бит + знаковый разряд (биполярн.)

16 бит (униполярн.)

А = ±0,5 °С А = ±0,6 °С

-

А = ±0,9 °C А = ±1,1 °C

1769-

L27ERM-

QBFC1B

от 0 до 150 Ом

15 бит + знаковый

А = ±0,15 Ом

А = ±0,25 Ом

от 0 до 500 Ом

разряд

А = ±0,5 Ом

А = ±0,8 Ом

от 0 до 1000 Ом

(биполярн.)

16 бит (униполярн.)

А = ±1,0 Ом

А = ±1,5 Ом

от 0 до 3000 Ом

А = ±1,5 Ом

А = ±2,5 Ом

2 вых

15    бит + знаковый разряд (биполярн.)

16    бит (униполярн.)

от 0 до 5 В от 1 до 5 В от 0 до 10 В ±10 В

Y = ±0,5 %

Y = ±0,0086 %/°С

-

от 0 до 20 мА; от 4 до 20 мА

Y = ±0,5 %

Y = ±0,0086 %/°С

-

1769-IF4

4

±10,5 В; от -0,5 до +10,5 В; от -0,5 до +5,25 В; от 0,5 до +5,25 В

14 бит

Y = ±0,2 %

Y =

±0,003 %/°С

-

от 0 до 21 мА; от 3,2 до 21 мА

Y = ±0,35 %

Y = ±0,0045 %/°С

-

1769-IF4I

4

± 10,5 В; от 0 до 10,5 В; от 0 до 5,25 В; от 0,5 до 5,25 В

16 бит

Y = ±0,2 %

Y =

±0,003 %/°С

-

от 0 до 21 мА; от 3,2 до 21 мА

Y = ±0,35 %

Y = ±0,0045 %/°С

-

1

2

3

4

5

6

7

1769-IF8

8

±10,5 В; от 0 до 10,5 В; от 0 до 5,25 В; от 0,5 до 5,25 В

16 бит

Y = ±0,2 %

Y =

±0,003 %/°С

-

от 0 до 21 мА; от 3,2 до 21 мА

Y = ±0,35 %

Y =

±0,0045 %/°С

-

1769-IF16V

16

±10,5 В; от -0,5 до +10,5 В; от -0,5 до +5,25 В; от 0,5 до +5,25 В

16 бит

Y = ±0,35 %

Y =

±0,003 %/°С

-

1769-IF16C

16

от 0 до 21 мА от 3,2 до 21мА

16 бит

Y = ±0,5 %

Y =

±0,0045 %/°С

-

1769sc-IF4IH

4

16 бит

±10,5 В 0 - 10 В

0    - 5 В

1    - 5 В

Y = ±0,2 %

Y =±0,003%/°C

-

0 - 20 мА 4 - 20 мА

Y = ±0,35 %

Y =

±0,0045%/°C

-

1769-

IF4XOF2

4 вх

от 0 до 10,5 В

8 бит

Y = ±0,7 %

Y =

±0,006 %/°С

-

от 0 до 21 мА

Y = ±0,6 %

-

2 вых

8 бит

от 0 до 10 В

Y = ±0,5 %

Y = ±0,01 %/°С

-

от 0 до 20 мА

-

1769-

IF4FXOF2F

4 вх

±10,5 В; от -0,5 до +10,5 В; от -0,5 до +5,25 В; от 0,5 до +5,25 В

14 бит

Y = ±0,15 %

Y =

±0,003 %/°С

-

от 0 до 21 мА )т 3,2 до 21мА

Y = ±0,2 %

Y =

±0,0045 %/°С

-

2 вых

13 бит

±10,5 В; от -0,5 до +10,5 В; от -0,5 до +5,25 В; от 0,5 до +5,25 В

Y = ±0,2 %

Y =

±0,0086 %/°С

от 0 до 21 мА от 3,2 до 21мА

Y =

±0,0058 %/°С

-

Продолжение таблицы 3

1 2 3

4

5

6

7

1769-OF2

2

14 бит

±10,5 В; от -0,5 до + 10,5 В; от -0,5 до +5,25 В; от 0,5 до +5,25 В

Y = ±0,5 %

Y =

±0,0086 %/°С

-

1769-OF4

4

от 0 до 21 мА; от 3,2 до 21мА

Y = ±0,35 %

Y =

±0,0058 %/°С

-

1769-

OF4CI

4

16 бит

от 0 до 21 мА; от 3,2 до 21мА

Y = ±0,35 %

Y =

±0,0058 %/°С

-

1769-OF8C

8

16 бит

от 0 до 21 мА; от 3,2 до 21мА

Y = ±0,35 %

Y =

±0,0058 %/°С

-

1769-

OF4VI

4

15 бит

±10,5 В -0,5 - 10,5 В -0,5 - 5,25 В 0,5 - 5,25 В

Y = ±0,5 %

Y =

±0,0086 %/°С

-

1769-OF8V

8

16 бит

±10,5 В; от -0,5 до + 10,5 В; от -0,5 до +5,25 В; от 0,5 до +5,25 В

Y = ±0,5 %

Y =

±0,0086 %/°С

-

1769sc-

OF4IH

4

15 бит

от 0 до 20 мА от 4 до 20 мА

Y = ±0,15 %

-

Y = ±0,55 %

1

2

3

4

5

6

7

1769-IT6

6

Сигналы (мВ) от термопар: B: от 300 до 1820 °С

14 бит

А = ±3,0 °С

А = ±0,100 °С/°С

E: от -210 до +1000 °C; от -270 до -210 °C

А = ±0,5 °С А = ±4,2 ° С

А = ±0,020 °С/°С А = ±0,27 °С/°С

J: от -210 до +1200 °C

А =± 0,6 °С

А =± 0,022 °С/°С

K: от -230 до +1370 °C от -270 до -225 °C

А А

= = ±± 5 0 °° СС

А = ± 0,50°С/°С А = ± 0,038°С/°С

N: от -200 до +1300 °C; от -210 до -200 °C

А = ±1,0 °С А = ±1,2 °С

А = ±0,037 °С/°С А = ±0,043 °С/°С

R: от 0 до 1768 °C

А = ±1,7 °С

А = ±0,061 °С/°С

S: от 0 до 1768 °C

А = ±1,7 °С

А = ±0,060 °С/°С

T: от -230 до +400 °C; от -270 до - 230 °C

А = ±1,0 °С А = ±5,4 °С

А = ±0,035 °С/°С А = ±0,35 °С/°С

-

±50 мВ

А = ±15 мкВ

А = ±0,44 мкВ/°С

-

±100 мВ

А = ±20 мкВ

А = ±0,69 мкВ/°С

-

Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая

-

-

С

°

=

А

1769-IR6

6

Сигналы (Ом) от термопреобразователей сопротивления:

Pt (100, 200, 500, 1000) a=0,00385 (от -200 до +850 °C)

Cu10 a=0,00426 (от -100 до +200 °C)

14 бит

А = ±0,5 °С

А = ±0,9 °С

А = ±1,1 °С

А = ±2,5 °С

от 0 до 150 Ом

А = ±0,15 Ом

-

А = ±0,25 Ом

от 0 до 500 Ом

А = ±0,5 Ом

-

А = ±0,8 Ом

от 0 до 1000 Ом

А = ±1,0 Ом

-

А = ±1,5 Ом

от 0 до 3000 Ом

А = ±1,5 Ом

-

А = ±2,5 Ом

1

2

3

4

5

6

7

Серия 1794

1794-IE8

1794-IE8XT

8

от 0 до 20 мА от 4 до 20 мА

12 бит

Y = ±0,2 %

Y =

±0,0041 %/°С

-

±10 В от 0 до 10 В

Y =

±0,0043 %/°С

-

1794-IE8H

8

от 4 до 20 мА

16 бит

Y = ±0,1 %

Y = ±0,05 %/°С

-

1794-IF8IH

8

от 0 до 20 мА от 4 до 20 мА

16 бит

Y = ±0,1 %

Y = ±0,4 %/°С

-

1794-

IF8IHNFXT

8

от 0 до 20 мА от 4 до 20 мА

16 бит

Y = ±0,1 %

-

Y =± 0,55 %

1794-IE12

12

от 0 до 20 мА от 4 до 20 мА

16 бит

Y = ±0,1 %

Y =

±0,004 %/°С

-

±10 В

-

1794-IF4I

1794-IF4IXT

4

от 0 до 20 мА от 4 до 20 мА ±20 мА

16 бит

Y = ±0,1 %

Y =

±0,0038 %/°С

-

±10 В 0 - 10 В 0 - 5 В ±5 В

Y =

±0,0028 %/°С

-

1794-

IE4XOE2

1794-

IE4XOE2XT

4 вх

от 0 до 20 мА от 4 до 20 мА

12 бит

Y = ±0,2 %

Y =

±0,0041 %/°С

-

±10 В от 0 до 10 В

Y =

±0,0043 %/°С

-

2 вых

12 бит

от 0 до 20 мА; от 4 до 20 мА

Y = ±0,425 %

Y =

±0,0069 %/°С

-

±10 В от 0 до 10 В

Y = ±0,133 %

Y =

±0,0045 %/°С

-

1794-

IE8XOE4

8 вх

от 0 до 20 мА; от 4 до 20 мА

16 бит

Y = ±0,1 %

Y =

±0,004 %/°С

-

±10 В

-

4 вых

16 бит

от 0 до 20 мА; от 4 до 20 мА

Y = ±0,1 %

Y =

±0,004 %/°С

-

±10 В

-

1

2

3

4

5

6

7

1794-IF2XOF2I

1794-IF2XOF2IXT

2 вх

от 0 до 20 мА; от 4 до 20 мА; ±20мА

16 бит

Y = ±0,1 %

Y =

±0,0038 %/°С

-

±10 В; от 0 до 10В; от 0 до 5 В; ±5 В

Y =

±0,0028 %/°С

-

2 вых

15 бит

от 0 до 20 мА; от 4 до 20 мА

Y = ±0,1 %

Y =

±0,0038 %/°С

-

±10 В; ±5 В от 0 до 10 В; от 0 до 5В

Y =

±0,0028 %/°С

-

1794-OE4

1794-OE4XT

4

12 бит

от 0 до 20 мА; от 4 до 20 мА

Y = ±0,425 %

Y =

±0,0069 %/°С

-

±10 В 0 - 10 В

Y = ±0,133 %

Y =

±0,0045 %/°С

-

1794-OE8H

8

13 бит

от 0 до 20 мА; от 4 до 20 мА

Y = ±0,1 %

Y = ±0,01 %/°С

-

1794-OF8IH

8

16 бит

от 0 до 20 мА; от 4 до 20 мА

Y = ±0,1 %

Y =

±0,008 %/°С

-

1794-OE12

12

16 бит

от 0 до 20 мА; от 4 до 20 мА

Y = ±0,1 %

Y =

±0,004 %/°С

-

±10 В

-

1794-OF4I

1794-OF4IXT

4

15 бит

от 0 до 20 мА; от 4 до 20 мА

Y = ±0,1 %

Y =

±0,0025 %/°С

-

±10 В; от 0 до 10 В; от 0 до 5 В; ±5 В

Y =

±0,0012 %/°С

-

от 1 до 433 Ом

Сигналы (Ом) от термопреобразователей сопротивления: Pt 100 a=0,00385 (от -200 до +850 °С);

А = ±10 мОм/°С

А = ±8,9 мОм/°С

1794-IR8

1794-

IR8XT

Y =

±0,05 %

16 бит

8

Pt 200 a=0,00385 (от -200 до +630 °C)

А =

±13,69 мОм/°С

Pt 500

a=0,00385 (от -200 до +630 °C)

А = ±32 мОм/°С

А

А =

А

А

А

А

А

А

А

А = ±3,70 °C А = ±0,51 °C А = ±0,68 °C А = ±1,00 °C А = ±1,07 °C А = ±3,16 °C А = ±3,70 °C А = ±0,67 °C А = ±0,67 °C

16 бит

1794-IT8

8

Сигналы (мВ) от термопар: B: от 300 1800 °C;

E: от -270 до +1000 °C;

J: от - 210 до +1200 °C; K: от -270 до +1372 °C;

N: от -270 до +1300 °C;

R: от -50 до +1768 °C;

S: от -50 до +1768 °C;

T: от -270 до +400 °C;

L: от -200 до +800 °C

= ±0,71 °С/°С ±0,104°С/°С = ±0,13 °С/°С = ±0,186°С/°С ±0,223°С/°С = ±0,601 °С/°С = ±0,651 °С/°С = ±0,174°С/°С = ±0,174°С/°С

А =

А = ±39 мкВ

±76,5 мВ

±7,812 мкВ/°С

Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая

1

2

3

4

5

6

7

Сигналы (мВ) от термопар:

B: от 300 до 1800 °C;

E: от -270 до +1000 °C;

J: от -210 до +1200 °C;

K: от -270 до +1372 °C;

L: от -200 до +800 °C;

N: от -270 до +1300 °C;

R: от -50 до +1768 °C; S: от -50 до +1768 °C; T: от -270 до +400 °C

14 бит

Погрешность рассчитывается для режима «мВ», после чего пересчитывается в погрешность в «°С» в соответствии с градуировочной характеристикой конкретной термопары

-

1794-IRT8

1794-IRT8XT

от -40 до +100 мВ

Y = ±0,1 %

Y =

±0,005 %/°С

-

8

Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая

А = ±0,5 °С

Сигналы (Ом) от термопреобразователей сопротивления: Pt100 a=0,00385 (от-200 до +850 °С)

Pt 200 a=0,00385 (от -200 до +400 °C)

14 бит

Погрешность рассчитывается для режима «Ом», после чего пересчитывается в погрешность в «°С» в соответствии с градуировочной характеристикой конкретного типа термопреобразователя сопротивления

-

от 0 до 500 Ом

Y = ±0,1 %

Y =

±0,005 %/°С

-

1

2

3

4

5

6

7

Серия 5069

5069-IF8

8

±10 В от 0 до 10 В от 0 до 5 В

15 бит + один знак при диффе-ренциаль-ном подключении; 16 бит при подключении с общей точкой

Y = ±0,1 %

-

Y = ±0,3 %

от 0 до 20 мА от 4 до 20 мА

16 бит

Y = ±0,1 %

-

Y = ±0,4 %

5069-IY4

4

±10 В от 0 до 10 В от 0 до 5 В

15 бит + один знак при диффе-ренциаль-ном подключении; 16 бит при подключении с общей точкой

Y = ±0,1 %

-

Y = ±0,3 %

от 0 до 20 мА от 4 до 20 мА

16 бит

Y = ±0,1 %

-

Y = ±0,4 %

от 1 до 500 Ом от 2 до 1000 Ом от 4 до 2000 Ом от 8 до 4000 Ом Сигналы (Ом) от термопреобразователей сопротивления: Pt (100, 200, 500, 1000) a=0,00385

16 бит

Y = ±0,1 %

-

Y = ±0,3 %

1

2

3

4

5

6

7

5069-IY4

4

±100 мВ; Сигналы от термопар:

B: от 21 до 1820 °С;

E: от -270 до +1000 °С;

J: от -210 до +1200 °С;

K: от -270 до +1372 °С;

N: от -270 до +1300 °С;

R: от -50 до +1768 °С

S: от -50 до +1768 °С T: от -270 до +400 °С;

L: от -200 до +800 °С

16 бит

Y = ±0,1 %

-

Y = ±0,3 %

Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая

А = ±0,3 °С

5069-OF4

5069-OF8

4

8

±10 В от 0 до 10 В от 0 до 5 В

16 бит

Y = ±0,1 %

-

Y = ±0,3 %

от 0 до 20 мА от 4 до 20 мА

-

Y = ±0,5 %

± 10 В от 0 до 10 В от 0 до 5 В

16 бит

Y = ±0,1 %

-

Y = ±0,3 %

от 0 до 20 мА от 4 до 20 мА

-

Y = ±0,5 %

Примечания

1    В таблице 3 в графе «Пределы допускаемой основной погрешности» и в графе «Пределы допускаемой погрешности в рабочем диапазоне температур» указаны пределы допускаемой приведённой погрешности в процентах от верхнего предела диапазона измерений.

2    Для каналов измерений сигналов от термопар значения основной и дополнительной погрешностей указаны без учёта погрешности канала компенсации температуры холодного спая со встроенным термочувствительным элементом (кроме серии 1734).

3    Для всех типов модулей из таблицы 3 в обозначение каталожных номеров (графа 1) может быть добавлена буква «K», означающая дополнительное защитное покрытие.

4    Дискретные модули, источники питания, процессорные модули не являются измерительными компонентами и не требуют утверждении типа.

5    Для модулей 1769-L24ER-QBFC1B, 1769-L27ERM-QBFC1B и 1769-IR6 для градуировки Cu10 426 номинальная статистическими характеристиками (НСХ) по SAMA RC21-4-1966.

Тип модуля

Количество

каналов

Диапазон преобразований частоты следования импульсов

Пределы допускаемой погрешности в рабочих условиях применения А - абсолютная,

5 - относительная, %

1

2

3

4

1734-IJ

1

от 0,15 Гц до 1,0 МГц (амплитуда сигнала 5 В)

А = ±1 имп.

1734-IK

1

от 0,15 Гц до 1,0 МГц (амплитуда сигнала от 15 до 24 В)

А = ±1 имп.

1734-VHSC5

1

от 0,33 Гц до 1,0 МГц (амплитуда сигнала 5 В)

А = ±1 имп.

1734-VHSC24

1

от 0,33 Гц до 1,0 МГц (амплитуда сигнала от 15 до 24 В)

А = ±1 имп.

1756-HSC

2

от 0,5 Гц до 1,0 МГц (амплитуда сигнала от 4,5 до 5,5 В;

от 10 до 26,4 В)

А = ±1 имп.

1756-LSC8XIB8I

8

от 0 до 40 кГц (амплитуда сигнала от 10 до 30 В)

А =± 1 имп.

1756-CFM

2

от 0 до 100 кГц (амплитуда сигнала ± 30В, TTL от -0,7 < 1,3 В логический «ноль», >1,3 B логическая «единица»)

А = ±(1/Ts *1/40000) Гц, где Ts - время выборки от 0 до 2 с при измеряемой частоте от 1/Ts до 120 кГц,

А = ±(F/40 000) Гц, где F - измеряемая частота при F < 1/Ts

1769-L24ER-

QBFC1B

1769-L27ERM-

QBFC1B

2

от 0 до 250 кГц (амплитуда сигнала от 2,6 до 30 В)

А = ±1 имп.

1769-HSC

2

от 0 до 1,0 МГц (амплитуда сигнала 2,6 - 30 В)

А = ±1 имп.

1794-IJ2

2 входа:

1 частотный,

1 импульсный

от 1 до 32767 Гц или от 1,0 до 3276,7 Гц (амплитуда сигнала 24 В)

5 = ±0,0425 %

1794-IJ2XT

2 входа:

1 частотный,

1 импульсный

от 1 до 32 кГц (амплитуда сигнала 24 В)

5 = ±0,0425 %

1794-VHSC

2

от 0,33 Гц до 1,0 МГц (амплитуда сигнала 5 В или 15 - 24 В)

А = ±1 имп.

1794-ID2

2

от 1 Гц до 100 кГц (амплитуда сигнала 24 В)

А = ±1 имп.

1

2

3

4

1794-IP4

4

(2 группы по 2)

от 1 Гц до 100 кГц (амплитуда сигнала 24 В)

А = ±1 имп.

5069-HSC2XOB4

2

Импульсы частотой от 0 до 1,0 МГц (амплитуда сигнала от 18 до 32 В)

А = ±1 имп.

Примечание - Для всех типов модулей из таблицы 4 в обозначение каталожных номеров (графа 1) может быть добавлена буква «K», означающая дополнительное защитное покрытие.

Таблица 5 - М

етрологические и технические характеристики модулей 1444

Тип модуля

Количество

каналов

Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов

Пределы допускаемой погрешности в рабочих условиях применения Y - приведённая, %

А - абсолютная

на входе

на выходе

1444-

DYN04-

01RA

4

±24 В

24 бита

Y= ±0,1 %

1444-

TSCX02-

02RB

2

от 0 до 20 000 Гц (напряжение ±24 В) с поддиапазонами: от 0,0167 до 4 Гц

24 бита

А= ±0,0033 Гц

от 4 до 200 Гц

А = ±0,033 Гц

от 200 до 340 Гц

А = ±0,083 Гц

от 340 до 2000 Гц

А = ±0,333 Гц

от 2000 до 6000 Гц

А = ±1,0 Гц

от 6000 до 20000 Гц

А = ±2,67 Гц

1444-

AOFX00-

04RB

4

от 4 до 20 мА

24 бита

Y= ±1,0 %

Наименование

характеристики

Наименование серии

Значение

Параметры электрического

питания:

220±22

-напряжение переменного тока, В

всего Комплекса

-частота переменного тока,

50/60

Гц

серия 1715

166 x 42 x 118

Габаритные размеры, мм,

серия 1734

56 x 12 x 75,5

не более:

серия 1756

144,5 x 34,6 x 146,9

- высота

серия 1768, 1769

137,7 x 35 x 87

-ширина

серия 1794

45,7 x 94.0 x 53.3

- длина

серия 1444

106 x 102 x 154

серия 5069

138 x 22 x 105

серия 1715

0,360

серия 1734

0,035

серия 1756

0,282

Масса, кг, не более

серия 1768, 1769

0,250

серия 1794

0,1

серия 1444

0,4

серия 5069

0,175

серия 1715

от -25 до +60 °C от 5 до 95 %

серия 1734

от -20 до +55 °C от 5 до 95 %

Рабочие условия применения:

серия 1756

от 0 до 60 °C от 5 до 95 %

серия 1768, 1769

от 0 до 60 °C от 5 до 95 %

-    температура окружающей среды

-    относительная влажность

серия 1794

от 0 до +55 °C от 5 до 95 %;

серия 1794,

от -20 до +70 °C

версия XT

от 5 до 95 %

серия 1444

от -25 до +70 °C от 5 до 95 %

серия 5069

от 0 до 60 °C от 5 до 95 %

Средний срок службы, лет

все серии

12

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 7 - Комплектность комплекса

Обозначение

Наименование

Количество,

шт.

ControlLogix серии 1756 (с модулями ввода/вывода серии 1756)

Контроллеры

Конфигурация и состав комплекса определяются требованиями заказчика

CompactLogix серии 1768, 1769 (с модулями ввода/вывода серии 1769)

Контроллеры

CompactLogix серии 5069

Модули ввода/вывода

Flex I/O серии 1794

Модули ввода/вывода

Point I/O серии 1734

Модули ввода/вывода

Redundant I/O серии 1715

Модули ввода/вывода

Dynamix серии 1444

Модули ввода/вывода

Studio 5000 Logix Designer®, RSLogix 5000 (серия 9324)

Программное обеспечение для программирования контроллеров

PanelView, PanelView Plus, PanelView Plus Compact, PanelView Component (серии 2711, 2711P, 2711C, 2711PC)

Панели оператора

VersaView (серии 6180W/P, 6181P/F/H, 6182H, 6155R/F, 6186/M, 6189V, 6177R, 7477, 6200, 6300)

Станции оператора

FactoryTalk View SE и FactoryTalk View ME (серии 9701)

Программное обеспечение для супервизорного управления и визуализации

Руководство по эксплуатации

-

1

Формуляр

900-20-39-ФО

1

Сведения о методах измерений

приведён в пункте «Метод измерений» руководства по эксплуатации «Комплексы измерительно-вычислительные и управляющие на базе платформы Logix. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к комплексам измерительновычислительным и управляющим на базе платформы Logix

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

Техническая документация фирмы-изготовителя

84146-21
Номер в ГРСИ РФ:
84146-21
Производитель / заявитель:
Rockwell Automation Inc., США
Год регистрации:
2021
Cрок действия реестра:
20.12.2026
Похожие СИ
93725-24
93725-24
2024
Общество с ограниченной ответственностью "ЭлМетро Групп" (ООО "ЭлМетро Групп"), г. Челябинск
Срок действия реестра: 15.11.2029
93726-24
93726-24
2024
Общество с ограниченной ответственностью "Форт-Телеком" (ООО "Форт-Телеком"), г. Пермь
Срок действия реестра: 15.11.2029
93727-24
93727-24
2024
Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПСКОВ ЭКОЛОГИЯ" (ООО "ПО Псков Экология"), г. Псков
Срок действия реестра: 15.11.2029
93728-24
93728-24
2024
Shaanxi Far-Citech Instrument & Equipment Co., Ltd., Китай; производственная площадка Beijing NordTech Instrument & Meter Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93729-24
93729-24
2024
Акционерное общество "СИНТЭП" (АО "СИНТЭП"), г. Новосибирск
Срок действия реестра: 15.11.2029
93730-24
93730-24
2024
SHANGHAI UNI-STAR TOOLS COMPANY, КНР
Срок действия реестра: 15.11.2029
93733-24
93733-24
2024
Hitachi High-Tech Science Corporation, Япония
Срок действия реестра: 15.11.2029
93734-24
93734-24
2024
Chongqing Silian Measurement and Control Technology Co., Ltd., Китай
Срок действия реестра: 15.11.2029
93753-24
93753-24
2024
Thermal Instrument India Pvt. Ltd., Индия
Срок действия реестра: 15.11.2029
93755-24
93755-24
2024
SHIJIAZHUANG HANDI TECHNOLOGY CO., LTD, Китай
Срок действия реестра: 15.11.2029
